- 106 - UR - 323245JFR EN DE
Für die Verkabelung und für die Entsprechung zwischen der Betätigung einer Funktionstaste oder
eines Schalters und dem gesteuerten Relais siehe dem Empfänger bei der Lieferung beiliegende
Entsprechungstabelle (Etikett auf dem Gehäusedeckel) und Anhang B.
1
2
3
+ 12VDC
+ 24VDC
0V
1
2
3
48VAC
24VAC
N
1
2
3
230VAC
115VAC
N
URR*C4*-B - ***
12 - 24 VDC
URR*CA*-B - ***
24/48 VAC
URR*CB*-B - ***
115/230 VAC
Achtung: Der elektrische Anschluß der Stromversorgung muß so erfolgen, daß
bei Desaktivierung des Hauptschalters der Empfänger der
Funkfernsteuerung UR ebenfalls desaktiviert ist.
Empfängerreferenz =
5.6.1- Verkabelung des Empfängers URR
5.6.2- Verkabelung der elektronischen Stromversorgung des
Empfängers URR

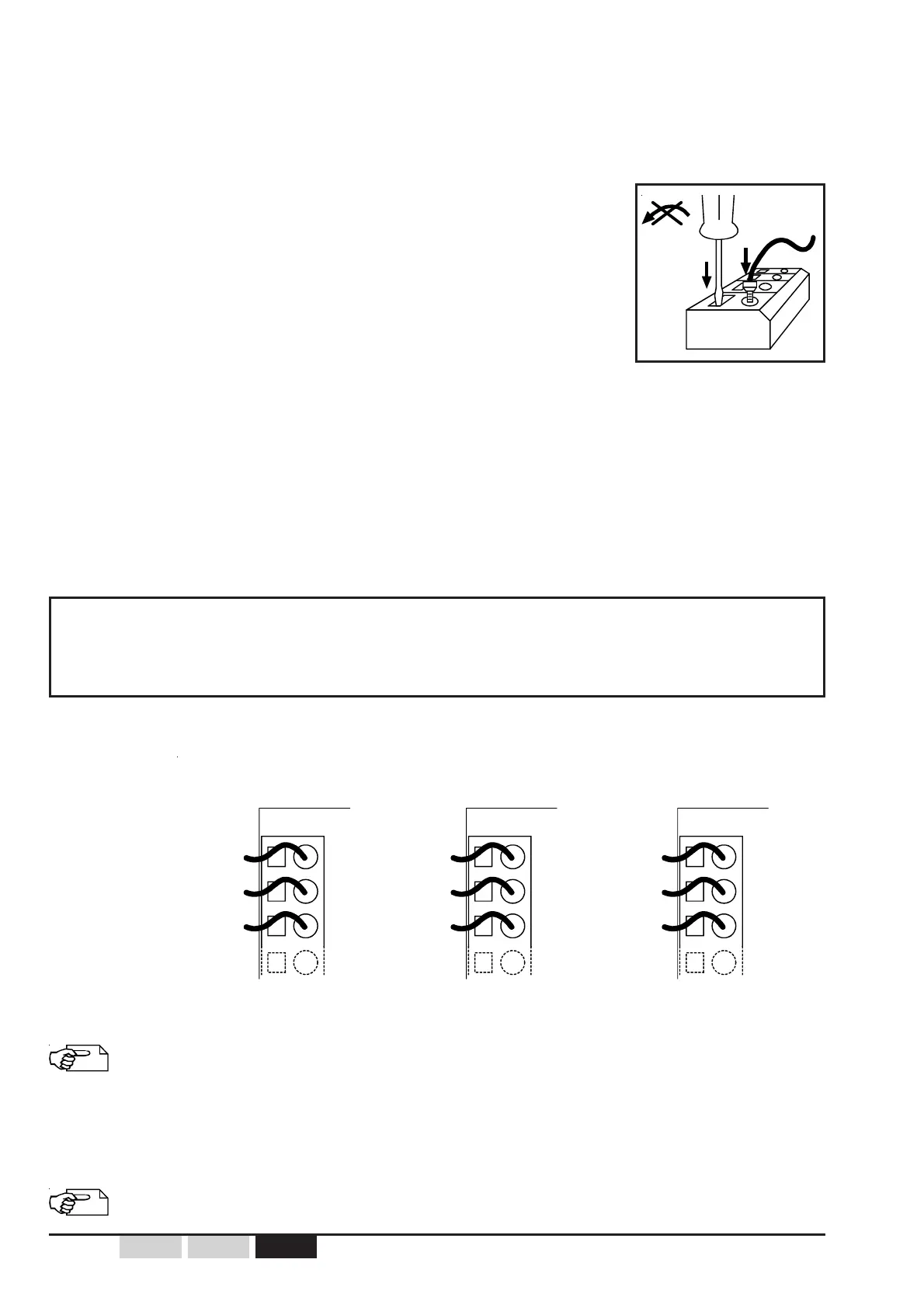

Keine Hebelbewegung auf den Schraubenzieher ausüben, um
Beschädigungen der Klemmleiste und der gedruckten Schaltung
der Grundkarte des Empfängers URR zu vermeiden.
- einen Schraubenzieher vertikal (mit flacher Klinge von 1,5 bis 3 mm
Breite) in den Schlitz gegenüber dem Kabel einführen.
- das Kabel einführen.
- den Schraubenzieher herausziehen.
Wenn flexible mehradrige Drähte benutzt werden, wird empfohlen, gequetschte Kabelverbindungen
zu benutzen, um falsche Kontakte und Kurzschlüsse zu vermeiden.
Zum Öffnen der Anschlussleisten:
Siehe Anhang B für die Lage der Anschlußleisten der Stromversorgung.
Im Anhang D befindet sich ein Beispiel für ein Schaltbild.
