UR - 323245J - 101 -FRENDE
RS2
RS1
RK
R1
R2
R3
R4
R5
R6
22
23
24
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

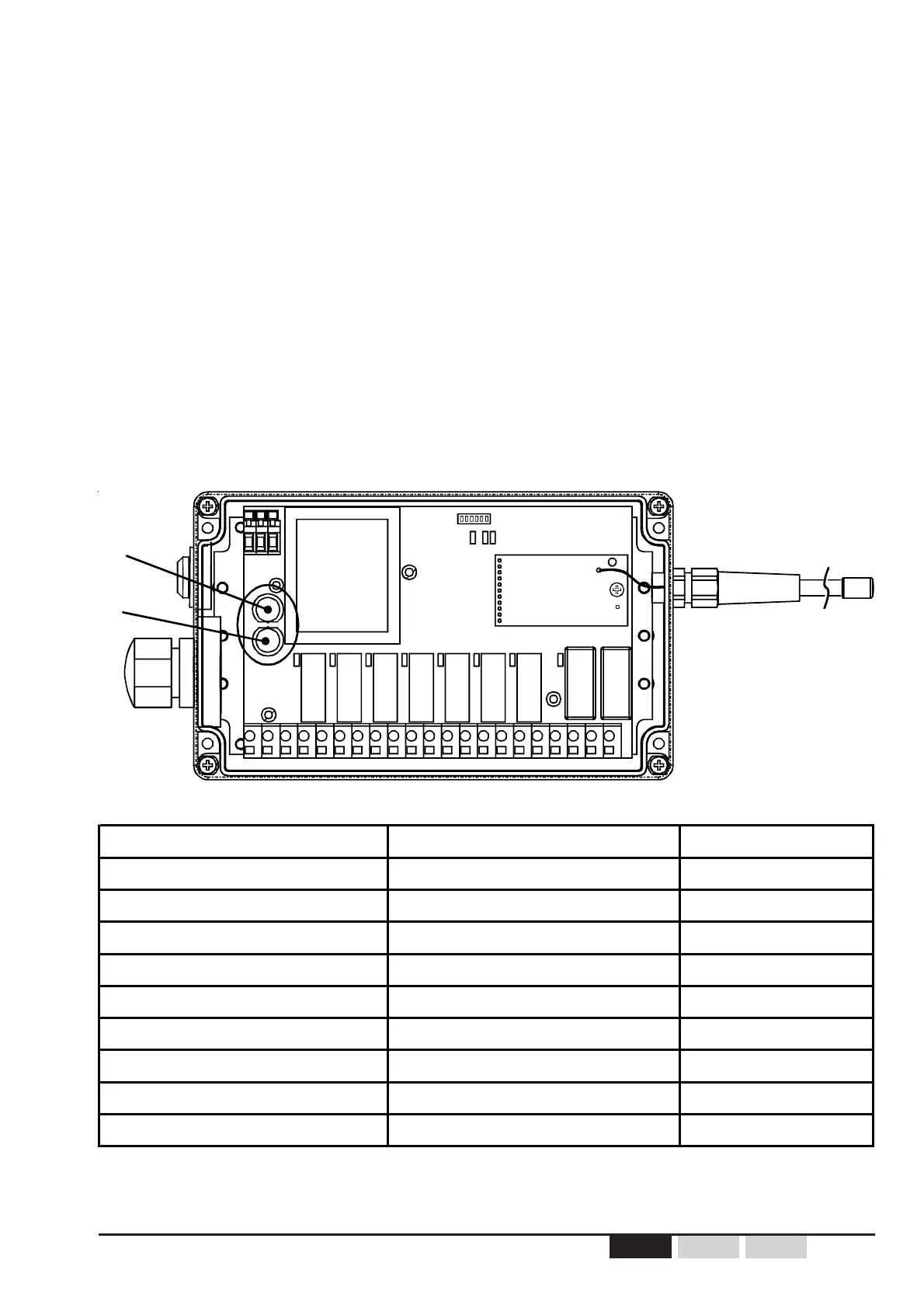

F1
F2
Element Sicherungseigenschaften Kennzeichnung
Mit 12 VDC gespeiste Karte 1 A / 250 VAC / T
F1
Mit 24VDC gespeiste Karte 1 A / 250 VAC / T
F2
Mit 24VAC gespeiste Karte 1.6 A / 250 VAC / T
F2
Mit 48VAC gespeiste Karte 800 mA / 250 VAC / T
F1
Mit 115VAC gespeiste Karte 315 mA /250 VAC / T
F2
Mit 230VAC gespeiste Karte 160 mA / 250 VAC / T
F1
Sicherheitsrelais Kein Schutz
/
Ein (Hupe) Kein Schutz
/
Bewegung oder Auswahl Kein Schutz
/
- Eigenschaften der Sicherungen :
- Version AC :
• Gegen Überspannungen : 1 Sicherung auf der Phase.
• Nicht umkehrbarer Wärmeschutz des Trafos (bei Überlastung der Sekundärspule).
- Version DC :
• Gegen Überspannung : 1 Sicherung auf +V
• Gegen Polumkehrungen: 1 Diode auf +V
4.2.3- Schutz der Empfängerkarte und der Relais
- Schutz der Stromversorgung :
Der Artikelsatz PR0123 enthält alle Sicherungen für alle möglichen Kartenkonfigurationen
