UR - 323245J - 25 -FRENDE
5.5- Position du récepteur et de l'antenne
Le récepteur URR doit être installé le plus près possible de l’armoire électrique de commande et être
à l’abri des chocs et des intempéries.
De façon générale :
- Les ondes UHF ne traversant pas les parois métalliques, l’antenne ne doit pas être placée dans une
enceinte formant un blindage (armoire métallique, mur en béton armé, charpente ou paroi métalli-
que, etc).
- Tout obstacle situé entre l’émetteur et l’antenne produit une diminution de portée.
- Dans la mesure du possible, l’antenne doit :
être la plus éloignée possible des câbles de classe 3 et éléments de puissance (alimentation,
moteur, variateurs...) tout en restant dans une zone favorable à la réception radio (et au raccorde-
ment du module infrarouge UDF, si la radiocommande est équipée de l'option "démarrage par
validation infrarouge"),
être placée le plus près possible du point d’émission,
être dirigée vers le bas si elle est située au dessus de l’opérateur et vers le haut dans les autres
cas,
être orientée en vue directe ou à défaut avec le minimum d’obstacles entre les points d’émission
et de réception.
L’antenne ne doit jamais traverser une paroi, même isolante.
Si ces conditions ne sont pas respectées il est nécessaire d’utiliser une antenne extérieure avec sa
rallonge (connectique BNC), qui peuvent être commandées séparément.
Pour le récepteur URR l’utilisation d’une antenne extérieure nécessite l’acquisition et l’installation du
kit antenne BNC débrochable, référencé : OWR01 (voir montage en Annexe).

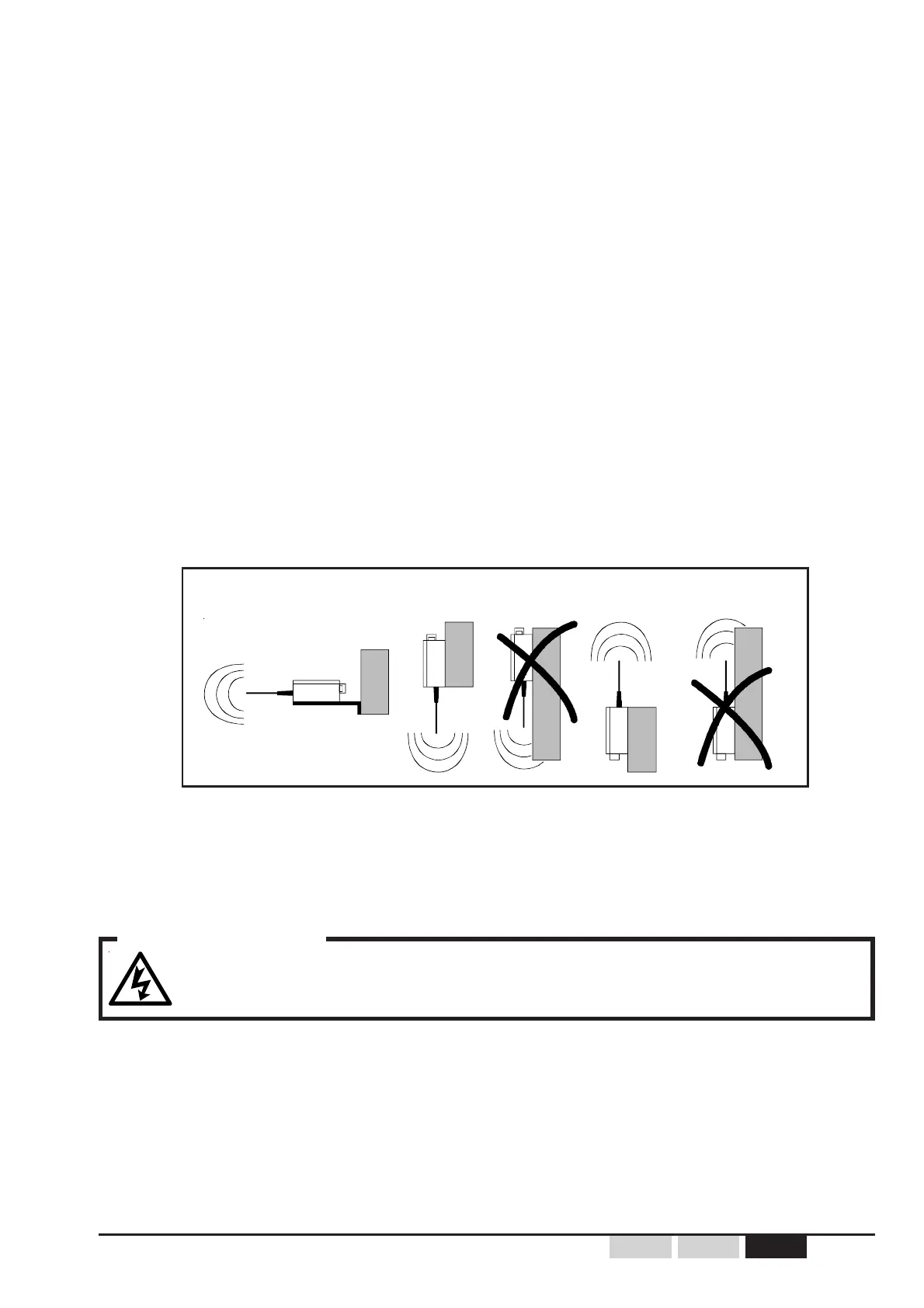

Incorrect
Correct
URR
5.6- Câblage
métal
métal
métal
Pour éviter tous risques d’électrocution, ne pas ouvrir le boîtier du
récepteur lorsque celui ci est sous tension.
MISE EN GARDE
Important :
Ne pas positionner côte à côte des câblages de classes différentes.
Respecter un espacement minimum (20 cm) entre les différentes classes :
- Classe 1 : Radio, câble d'antenne (cas d'une rallonge d'antenne), liaison au module infrarouge UDF
si la radiocammande est équipée de l'option «démarrage par validation infrarouge».
- Classe 2 : Secteur pour alimentation en énergie des différents boîtiers
- Classe 3 : Commande de puissance des moteurs, variateurs etc....
Idéalement chaque classe de câble est logée dans un chemin de câble qui lui est propre. Au cas ou un
seul chemin de câble serait disponible, on écartera au maximum les câbles de classes différentes.
métal
métal
Incorrect
Correct Correct
En l'absence d'un connecteur spécifique (prise BNC) comme l'adaptateur pour antenne débrochable
ref: OWR01 (voir montage en Annexe), l'antenne du récepteur ne doit pas être modifiée.
