- 26 - UR - 323245JFR EN DE
1
2
3
+ 12VDC
+ 24VDC
0V
1
2
3
48VAC
24VAC
N
1
2
3
230VAC
115VAC
N
URR*C4*-B - ***
12 - 24 VDC
URR*CA*-B - ***
24/48 VAC
URR*CB*-B - ***
115/230 VAC
Attention: Le raccordement électrique de l'alimentation devra être fait de manière
à ce que lorsque l’interrupteur général est désactivé, le récepteur de
la télécommande UR soit également désactivé.
voir l'Annexe B pour situer l'emplacement du bornier de raccordement de l'alimentation.
Pour le câblage ainsi que pour la correspondance entre l'action d'un bouton de fonction ou d'un
commutateur et le relais commandé, voir le tableau des correspondances livré avec le récepteur
(étiquette sur le couvercle du boitier) et l'Annexe B.
un exemple de câblage est donné en Annexe D pour les ensembles standards
Référence
récepteur =

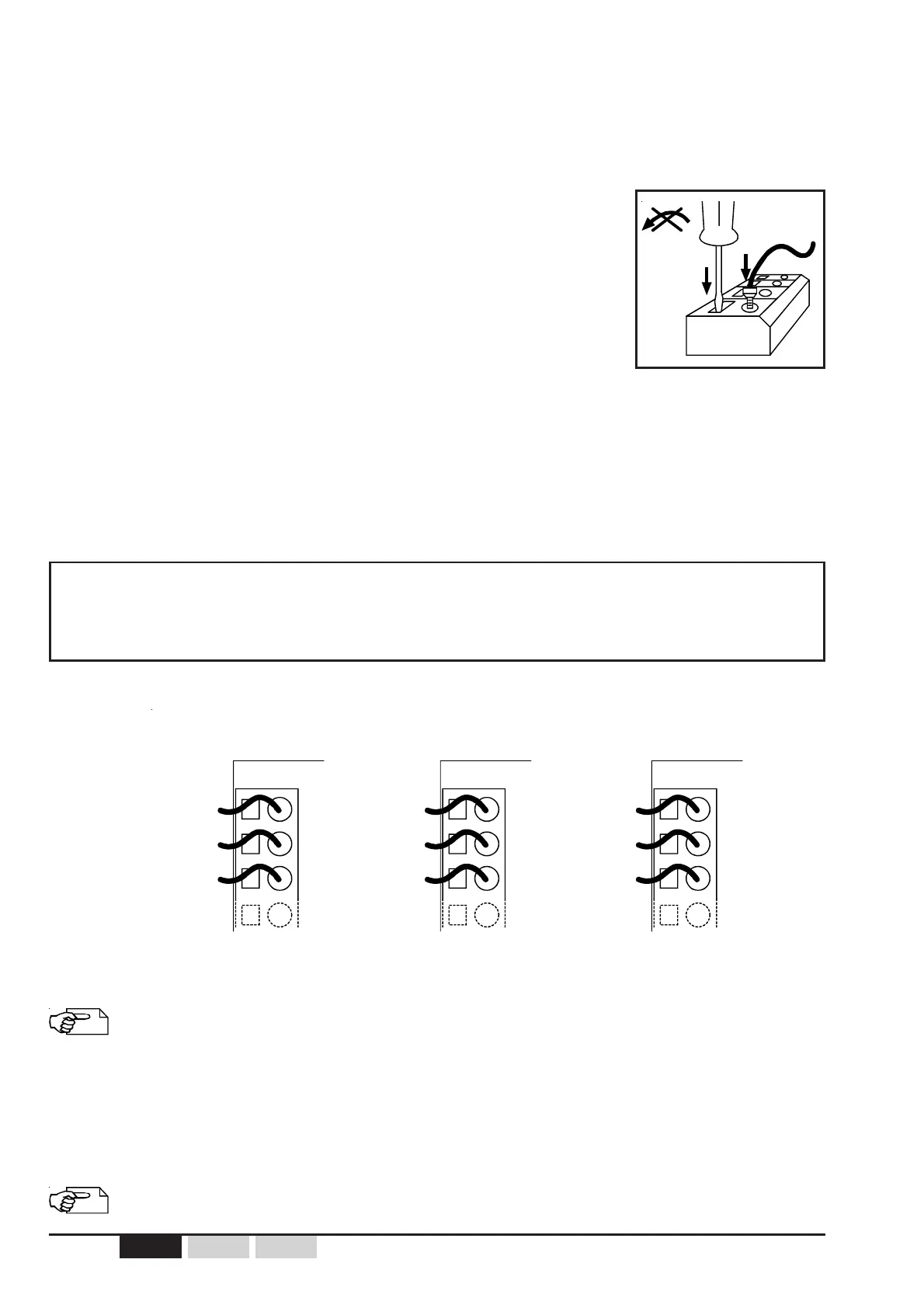

5.6.1- Câblage du récepteur URR
Ne pas effectuer de mouvement de levier sur le tournevis afin
d'éviter d'endommager le bornier et le circuit imprimé de la carte
mère du récepteur URR.
- insérer un tournevis verticalement (lame plate de 1,5 à 3 mm de largeur)
dans la fente située au regard du fil,
- Insérer le fil,
- Retirer le tournevis.
En cas d'utilisation de fils multibrin souples, il est préférable d'utiliser des embouts sertis afin d'éviter
les faux contacts et courts circuits.
Pour ouvrir les borniers de raccordements :
5.6.2- Câblage de l'alimentation électrique du récepteur URR
