FMS-2000C
LIT-12013508
37
Item Description
1 Black, 24 VAC input, 50 Hz/60 Hz
2 Ground
3 Isolation transformer, 24 VAC to 24 VAC, 30 VA
4 Red, 24 VAC output, 50 Hz/60 Hz
5 1 A slow blow fuse
6 Class 2, Limited Energy, or LPS isolated power supply wiring in this compartment
IMPORTANT: Install the FMS-2000C Critical Environment Controller with a Class 2, Limited Energy, or LPS isolated power supply
and connect it to an electrical circuit protected by a minimum 20 A circuit breaker. Mount the circuit breaker in an approved electrical
enclosure located separately, but in close proximity, to the FMS-2000C controller.
Wiring the 24 V to 24 V isolation transformer

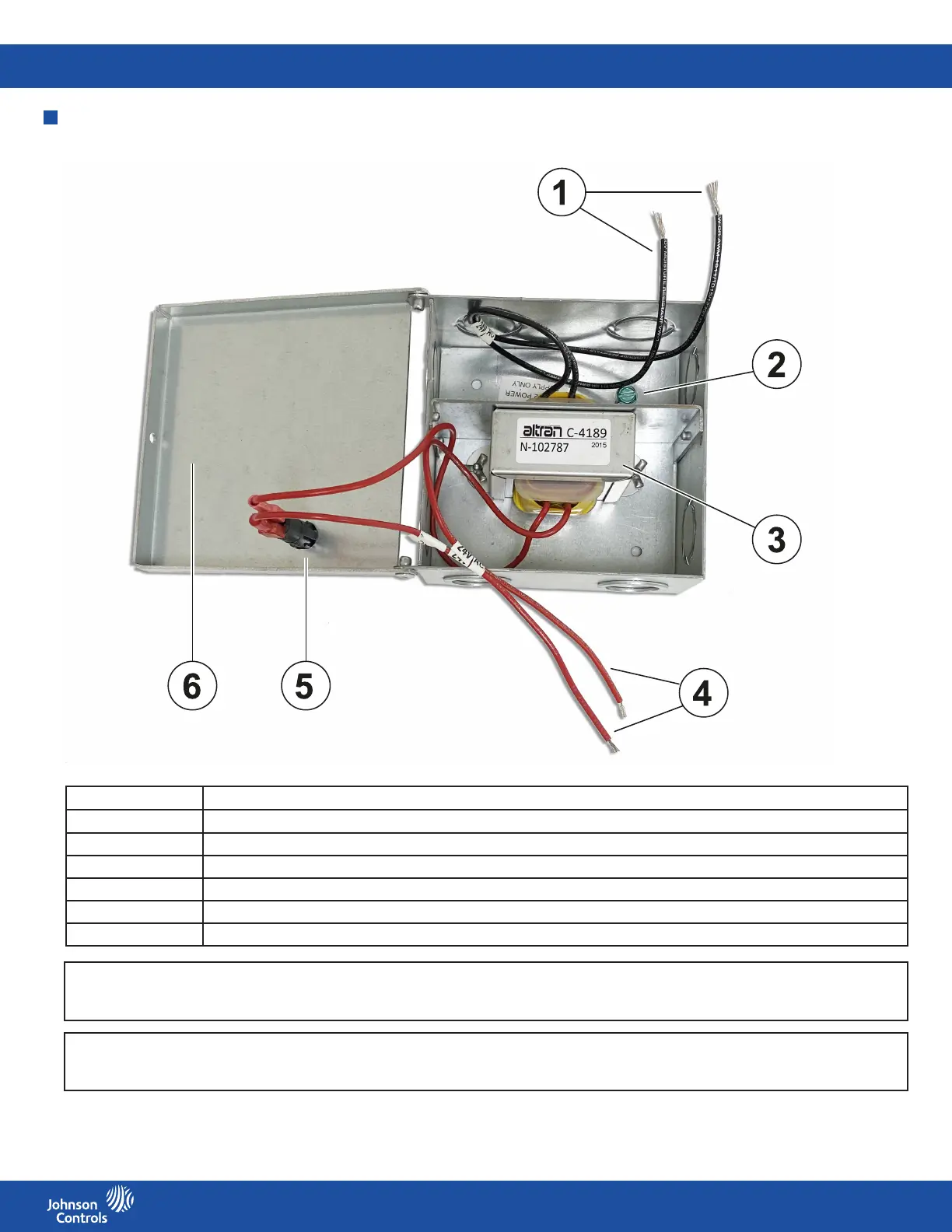

Figure 31: 24 V to 24 V isolation transformer
Table 17: 24 V to 24 V isolation transformer
IMPORTANT : Installez le FMS-2000C Critical Environment Controller en utilisant un bloc d’alimentation de classe 2, à limitation
d’alimentation ou LPS et raccordez-le à un circuit électrique protégé par un disjoncteur d’un minimum de 20 A. Placez le disjoncteur
du contrôleur FMS-2000C dans un panneau électrique approuvé et situé à l’écart, mais à proximité.
