Hardware Installation—Installing the IFC-1010/2020
29
Figure 21 depicts the LIB SLC numbering scheme for an IFC-2020 in a
CAB-D3 cabinet. Three ICA-4L chassis are required to mount the various
types of LIB modules employed. Refer to Figure 20 as an example of
IFC-1010 applications.
Note: The installation of LIB modules resulting in duplicate LIB SLC
numbers is never permitted.
Loop 1
(LIB-400, LIB-200A, or LIB-200)
Loop 3
(LIB-400, LIB-200A, or LIB-200)
Loop 7
(LIB-200A, or LIB-200)
Loop 9
(LIB-200A, or LIB-200)
Loop 5
(LIB-400, LIB-200A, or LIB-200)
Loop 6 (LIB-400)
Loop 8 (LIB-400)
Loop 10 (LIB-400)
libmix2
MPS-24A
or
MPS-24AE
Batteries
CHS-4/4L
A B C D
Loop 7 (LIB-400)
Loop 9 (LIB-400)
Loop 4 (LIB-400)
Loop 2
(LIB-400, LIB-200A
or LIB-200)
Loop 6
(LIB-200A, or LIB-200)
Loop 8
(LIB-200A, or LIB-200)
Loop 10
(LIB-200A, or LIB-200)
SIB CPU

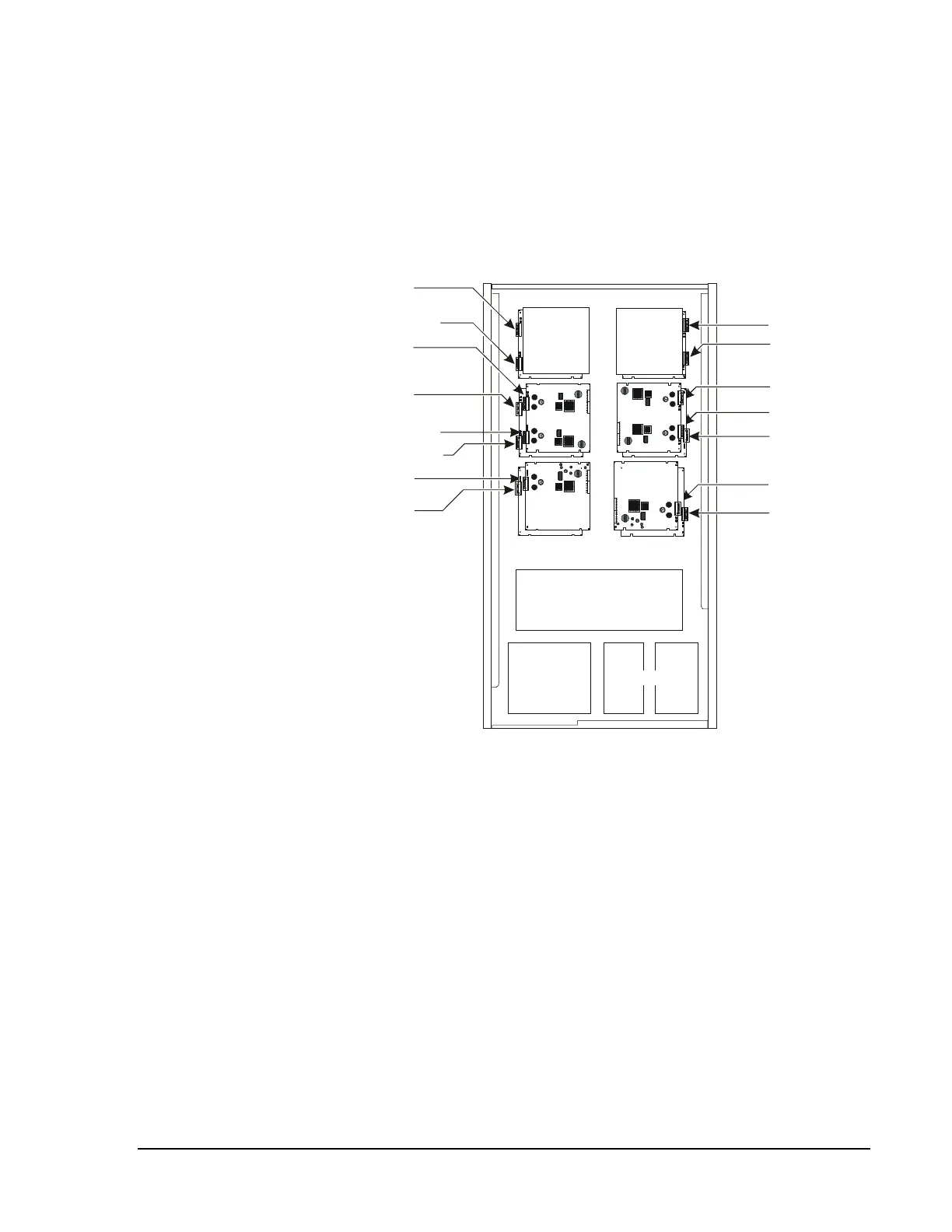

Figure 21: IFC-2020 LIB SLC Numbering Scheme
N34
