9 Sortie de données RS 232 C
9.1 Caractéristiques techniques
 code ASCII de 8 bits
 1 bit de démarrage, 8 bits de donnée, 1 bit d’arrêt, pas de bit de parité
 taux baud pouvant être sélectionné entre 1200, 2400, 4800 et 9600 bauds
 fiche miniature nécessaire (D-Sub 9 pôles)
 pour la mise en œuvre d’un interface seul le recours à un câble d’interface KERN
respectif de max. 2 m permet un fonctionnement irréprochable

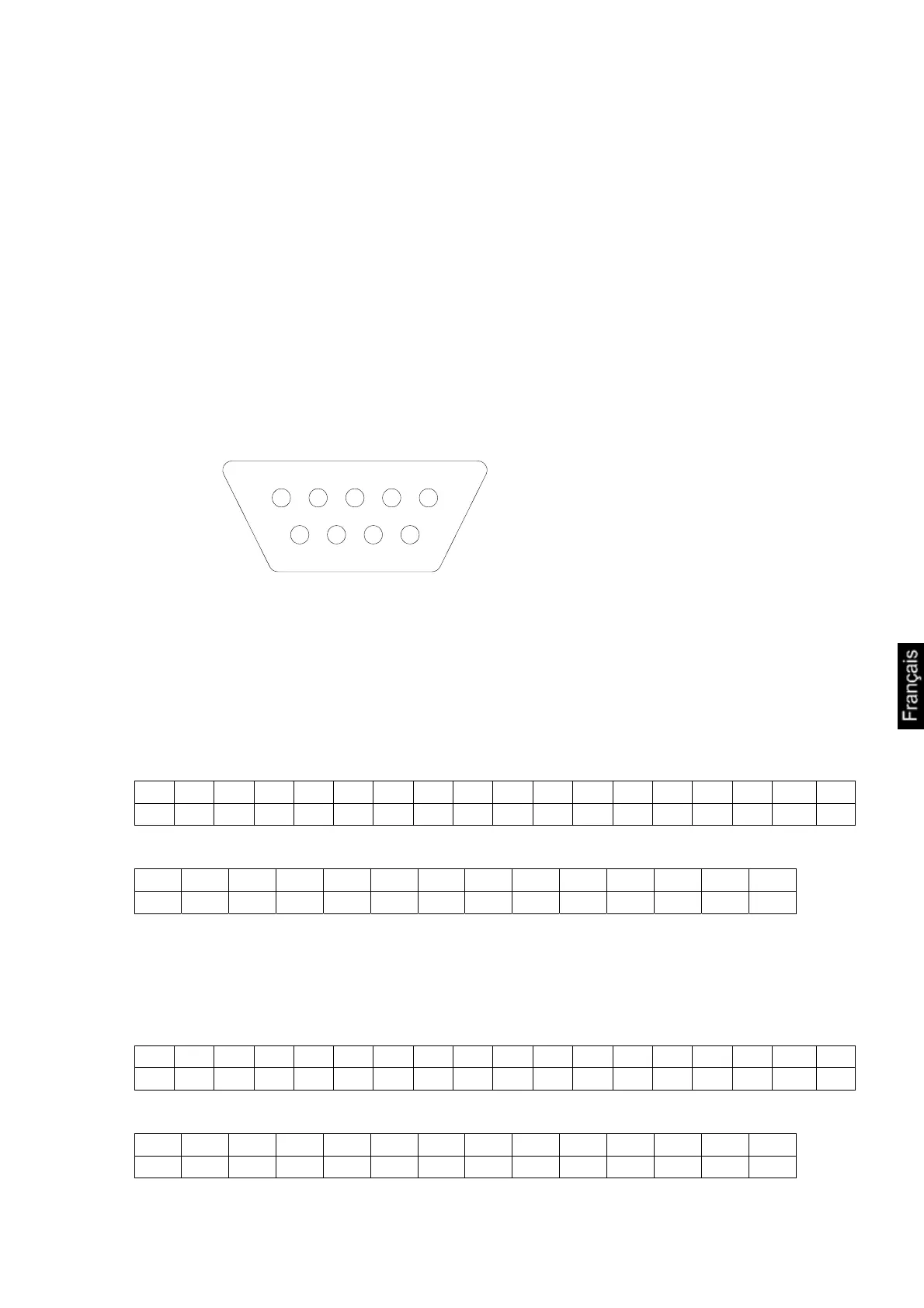

9.2 Attribution des broches du boîtier de sortie de la balance (aperçu
frontal)
5 1
9 6
Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground
9.3 Description du transfert des données
9.3.1 Pr PC
Appelez la touche PRINT, si la valeur est stable le format est transmis à partir de
LAPR.
a. Format pour les valeurs stables de poids / quantité / pourcentage
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B CR LF
b. Format en cas d’erreur
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
9.3.2 AU Pr
Dès que la valeur de la pesée est stable, le format est automatiquement transmis à
partir de LAPR.
c. Format pour les valeurs stables de poids / quantité / pourcentage
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B CR LF
d. Format en cas d’erreur
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
