9 Interfejs RS 232 C
9.1 Dane techniczne
8-bitowy kod ASCII
1 bit startu, 8 bitów danych, 1 bit stopu, brak parzystości
szybkość transmisji wybieralna: 1200, 2400, 4800, , 9600 bodów
niezbędna wtyczka miniaturowa (9-pinowa, D-Sub)
praca interfejsu bez zakłóceń zapewniona jest tylko z odpowiednim przewodem
interfejsu firmy KERN (maks. 2 m)

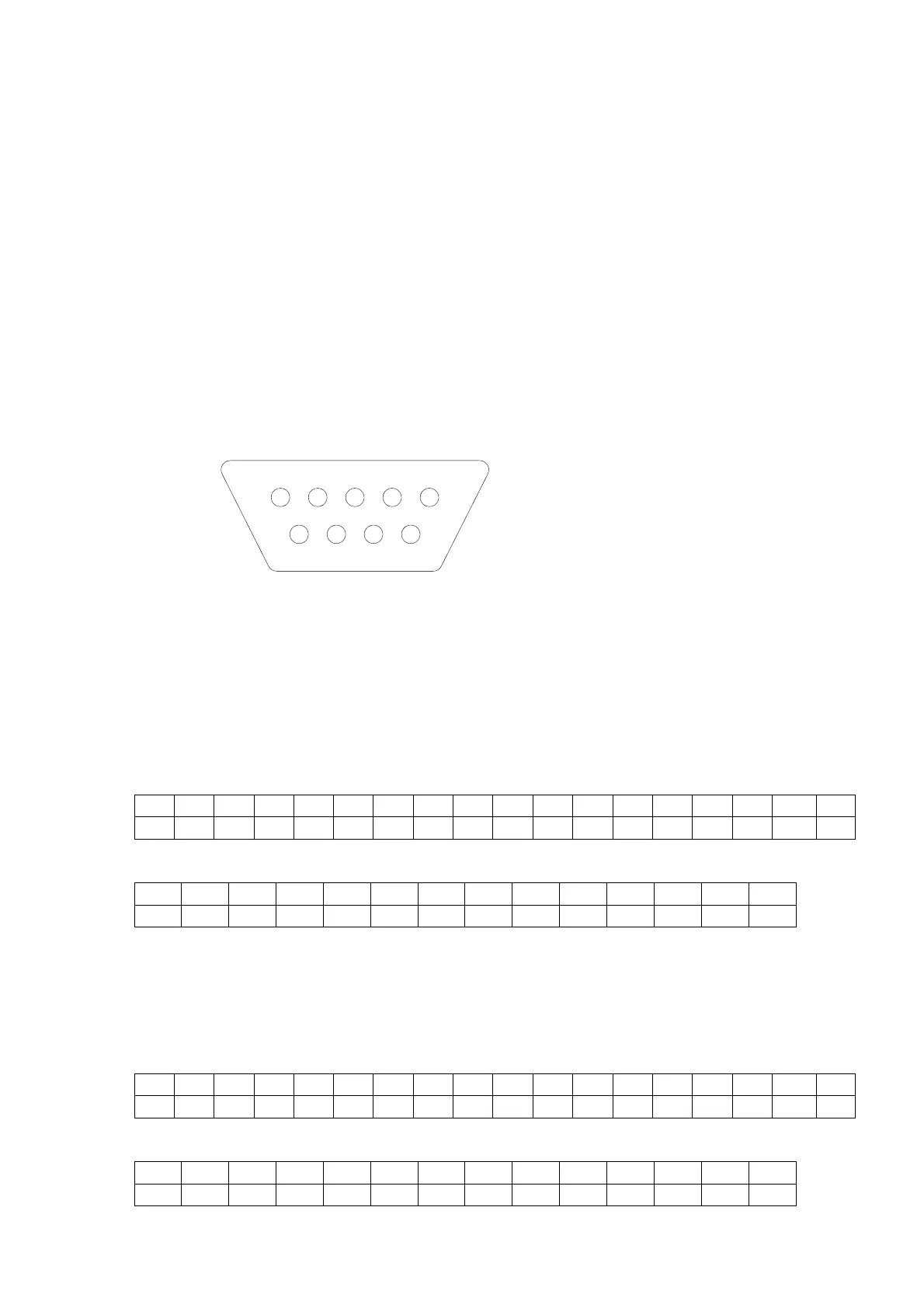

9.2 Obłożenie pinów gniazda wyjściowego wagi (widok czołowy),
5 1
9 6
Pin 2: przesył danych
(Transmit data)
Pin 3: odbiór danych (Re-
ceive data)
Pin 5: masa (Signal ground)
9.3 Opis transmisji danych
9.3.1 Pr PC
Nacisnąć przycisk PRINT, przy stabilnej wartości zostanie przesłana wartość w
formacie LAPR.
a. Format dla stabilnej wartości masy/liczby sztuk/danej procentowej
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B CR LF
b. Format w przypadku błędu
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
9.3.2 AU Pr
Zaraz po ustabilizowaniu wartości ważonej, zostanie ona automatycznie przesłana w
formacie LAPR.
c. Format dla stabilnej wartości masy/liczby sztuk/danej procentowej
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B CR LF
d. Format w przypadku błędu
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
