9 Uscita dati RS 232 C
9.1 Dati tecnici
 8 bit ASCII code
 1 bit di partenza, 8 bit di informazione, 1 bit di arresto, nessun bit di parità
 Baudrate selezionabile su 1200, 2400, 4800 e 9600 Baud
 Microspinotto necessario (9 pol D - sub)
 Allo scopo di garantire il corretto funzionamento, per l’esercizio a mezzo
interfaccia è necessario impiegare il corrispondente cavo KERN (Max. 2 m)

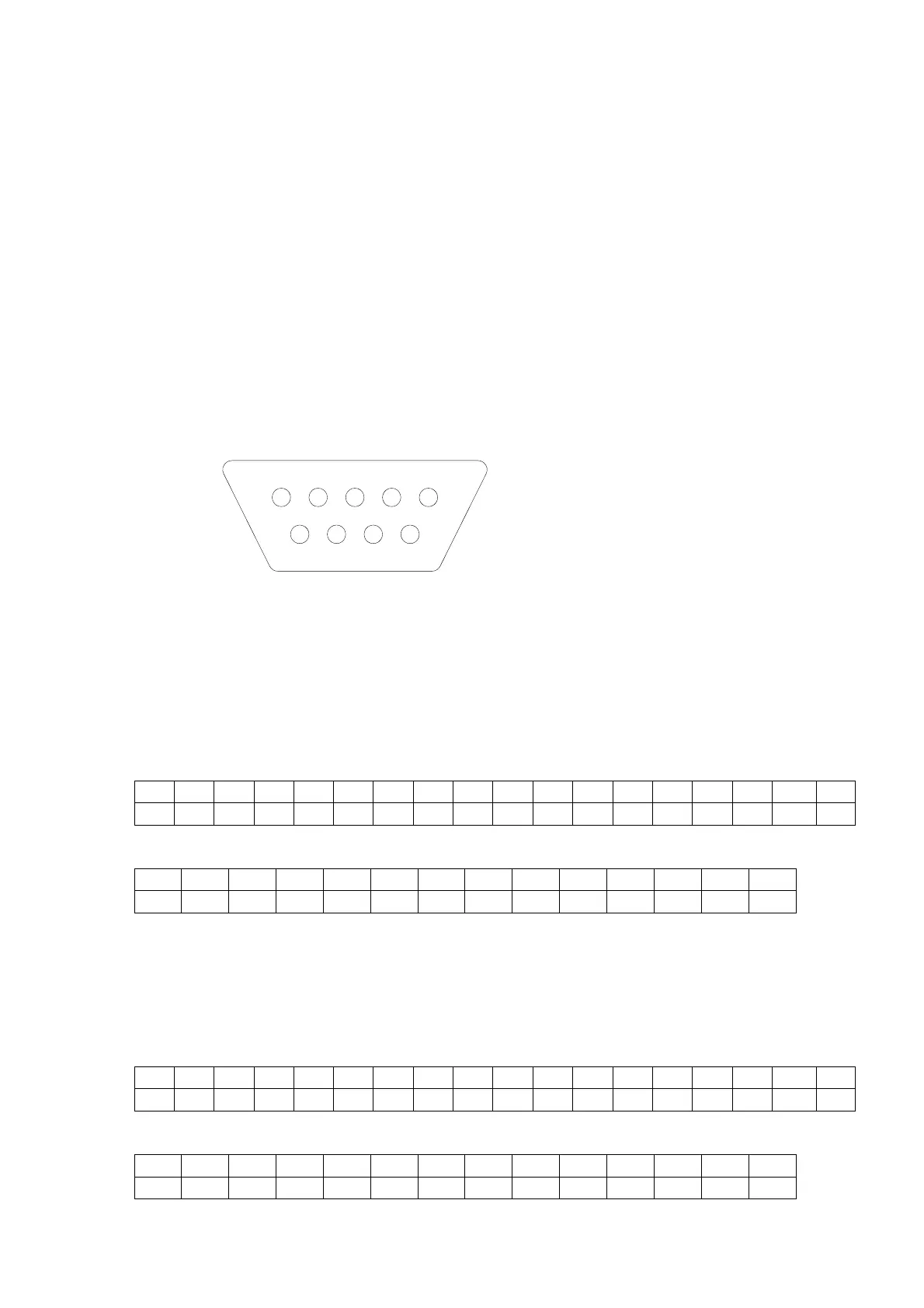

9.2 Disposizione contatti della presa di uscita (Vista frontale),
5 1
9 6
Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground
9.3 Descrizione del trasferimento dei dati
9.3.1 Pr PC
Premere il tasto PRINT, in caso di valore stabile il formato viene trasmesso da
LAPR.
a. Formato per valori stabili per peso/numero dei pezzi/indicazione percentuale
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B CR LF
b. Formato in caso di errore
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
9.3.2 AU Pr
Non appena il valore di pesatura è stabile, il formato viene trasmesso
automaticamente da LAPR.
c. Formato per valori stabili per peso/numero dei pezzi/indicazione percentuale
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B CR LF
d. Formato in caso di errore
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
PCB-BA-i-0712
