9 Rozhraní RS 232 C
9.1 Technické údaje
8-bitový kód ASCII
1 start bit, 8 bitová data, 1 stop bit, bez paritního bitu
volitelná rychlost přenosu: 1200, 2400, 4800, , 9600 jednotek Baud
nutná miniaturní zásuvka (9-pinová, D-Sub)
bezporuchový provoz pouze s vedením vhodným k rozhraní firmy KERN (max. 2
m)

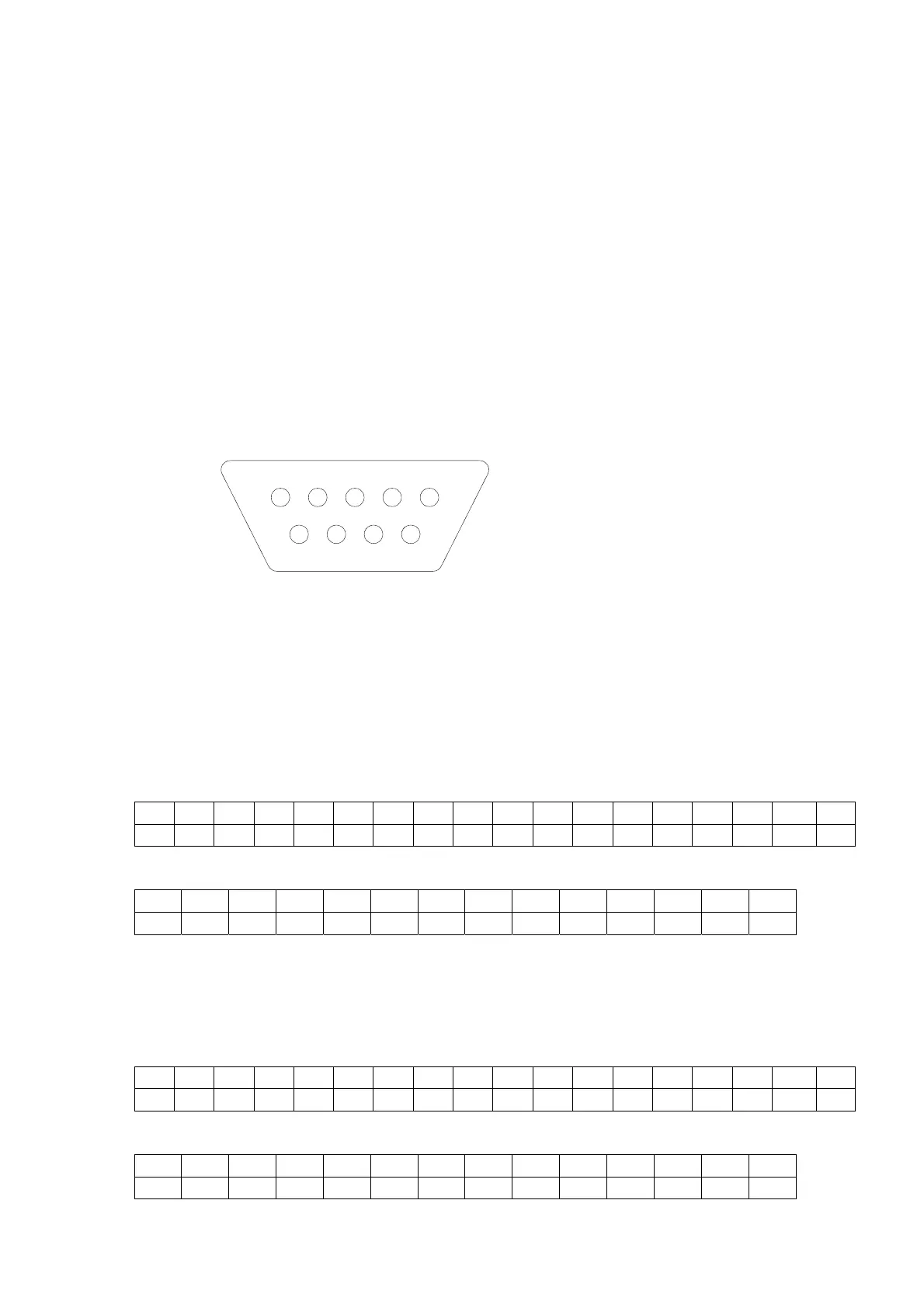

9.2 Schéma zapojení pinů výstupní zásuvky (čelní pohled),
5 1
9 6
Pin 2: přenos dat (Transmit
data)
Pin 3: příjem dat (Receive
data)
Pin 5: uzemnění(Signal
ground)
9.3 Popis přenosu dat
9.3.1 Pr PC
Zmačknout tlačítko PRINT, v případě, když je hodnota stabilní, bude vyslána ve
formátu LAPR.
a. Formát pro stabilní hodnotu hmotnosti/počet kusů/ procentní vyjádření
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B CR LF
b. Formát v případě chyby
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
9.3.2 AU Pr
Ihned po stabilizaci bude vážená hodnota vyslána automaticky ve formátu LAPR.
c. Formát pro stabilní hodnotu hmotnosti/ počet kusů/ procentní vyjádření
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B CR LF
d. Formát v případě chyby
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
PCB-BA-cz-0712
