KERN PCB Series

Скорость
передачи
0.0
g
Vn
T
BAUD
Битрейт (Baudrate) определяет скорость передачи через
интерфейс, 1 бод = 1 бит/сек.
Ö В режиме взвешивания держите кнопку PRINT нажатой, пока
не появится [Unit].
Ö Повторно нажимайте кнопку MODE, пока не появится „bAUd“.
Ö Подтвердите кнопкой SET, выводится текущая настройка.
Ö С помощью кнопки MODE выберите необходимые настройки
9600 B 4800 B 2400 B 1200 B 19200
Ö Подтвердите выбор кнопкой SET. Весы возвращаются
обратно в режим взвешивания.
10 Информационный выход RS 232 C
10.1 Технические данные
• 8-битовый ASCII-код
• 1 стартовый бит, 8 битов данных, 1 стоповый бит, без бита четности
• Скорость передачи в бодах выбирается между 1200, 2400, 4800, 9600 и
19200 бод
• Необходим миниатюрный штекер (9-полюсный D-Sub-штекер)
• При работе с интерфейсом безотказная эксплуатация гарантируется
только при использовании соответствующего интерфейсного кабеля KERN
(макс. 2 м)

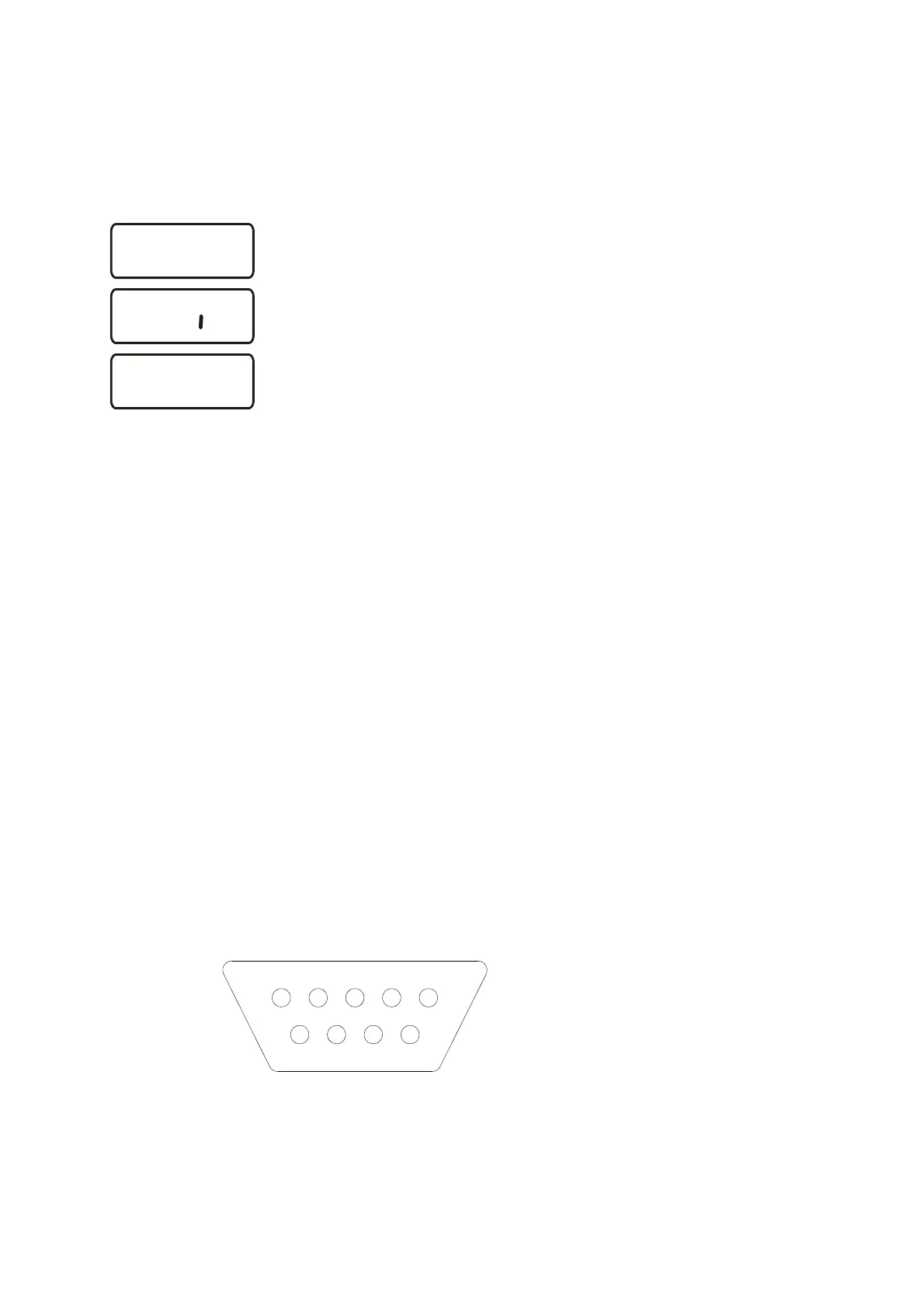

10.2 Расположение выводов выходного разъема весов
Вид спереди:
5 1
9 6
Вывод 2: Передача данных
Контакт 3: Прием данных
Pin 5: масса
PCB-BA-rus-0914
36
