9 Interface RS 232 C
9.1 Dados técnicos
código de 8 bits ASCII
1 bit de start, 8 bits de dado, 1 bit de stop, falta de paridade
velocidade de transfêrencia possível de escolher: 1200, 2400, 4800, , 9600 pon-
tos
necessário plugin pequeno (de 9 pinos, D-Sub)
funcionamento da interface sem interferência garantido somente com o cabo
adequado para a interface da firma KERN (máx. 2 m)

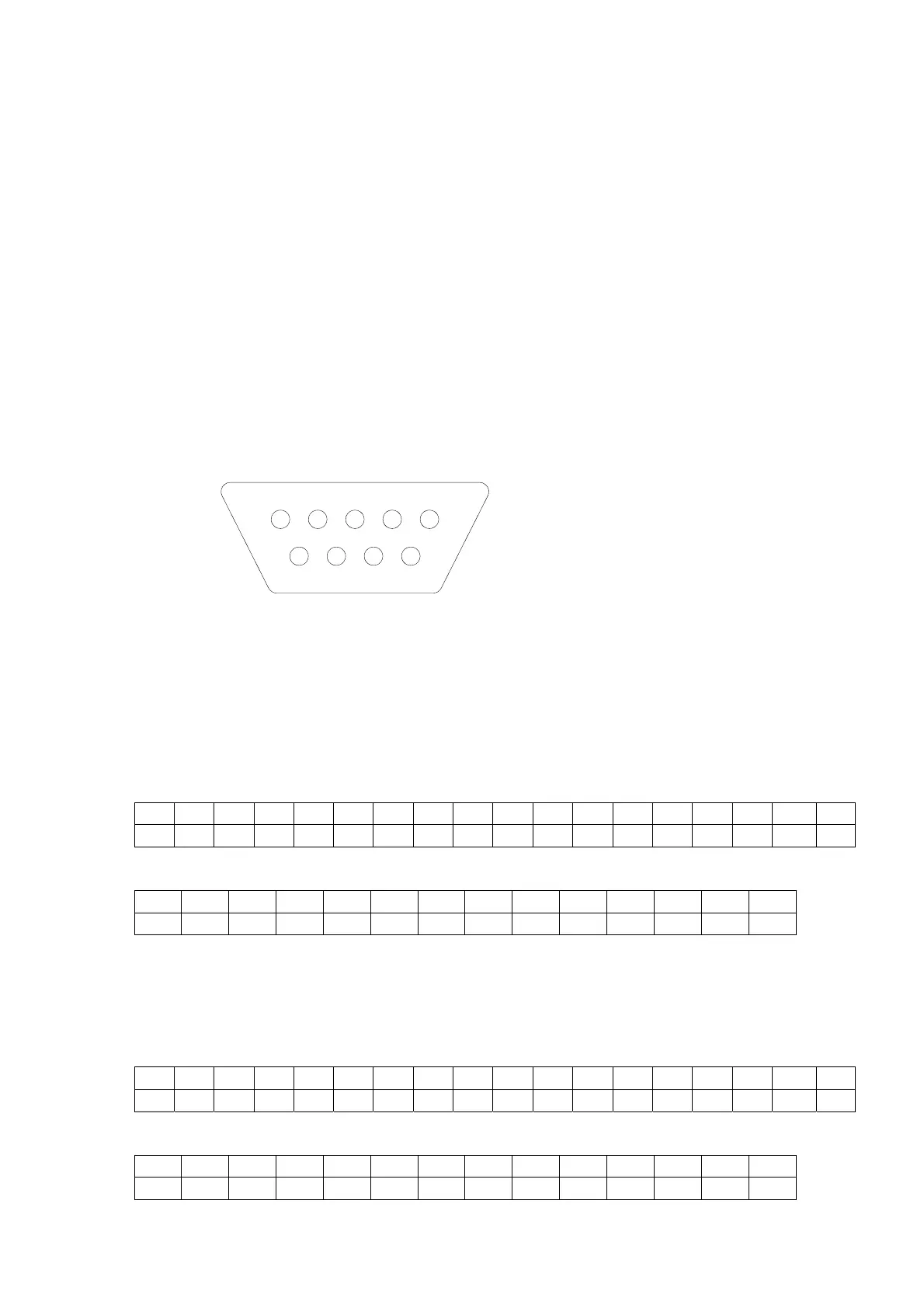

9.2 Colocação de pinos da tomada de saída da balança (vista desde a
frente).
5 1
9 6
Pin 2: transferência de
dados (Transmit data)
Pin 3: recepção de dados
(Receive data)
Pin 5: peso (Signal ground)
9.3 Descrição de transferência de dados
9.3.1 Pr PC
Pressionar a tecla PRINT, com o valor estável será transferido o valor no formato
LAPR.
a. Formato para o valor estável de peso /número de peças /dado percentual
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B CR LF
b. Formato em caso de erro
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
9.3.2 AU Pr
Imediatamente depois de ter estabilizado o valor pesado, automaticamente será
transferido no formato LAPR.
c. Formato para o valor estável de peso /número de peças /dado percentual
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
B
*
B B B B B B B B 0 . 0 B g B B CR LF
d. Formato em caso de erro
1 2 3 4 5 6 7 8 9 10 11 12 13 14
B B B B B B B E r r o r CR LF
PCB-BA-pt-0712
30
