55

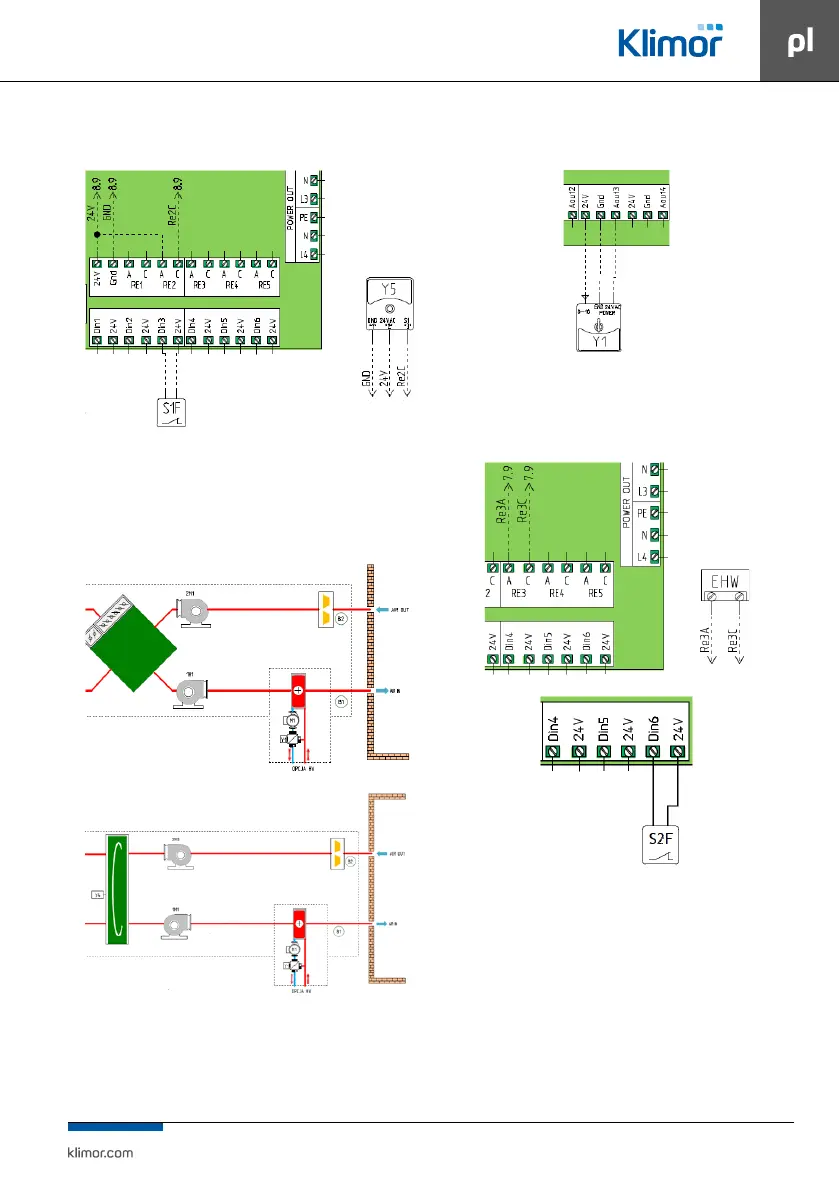

Zamontować i podłączyć siłownik GWC do sterownika
EVOT+(Przewód LIYY 3x1).
Rys. Nr 53
14.2.3 Nagrzewnica wodna wtórna
Nagrzewnica wodna wtórna zamontowana w części na-
wiewnej wewnątrz centrali.
Rys. Nr 54
Zamontować ipodłączyć siłownik zaworu trójdrogowego
nagrzewnicy wodnej (Przewód LIYCY 3x1).
Rys. Nr 55
Podłączyć termostatu przeciwzamrożeniowego (Przewód
LIYY 2x1) i sygnału startu pompy wodnej (Przewód LIYY
2x1).
Rys. Nr 56
