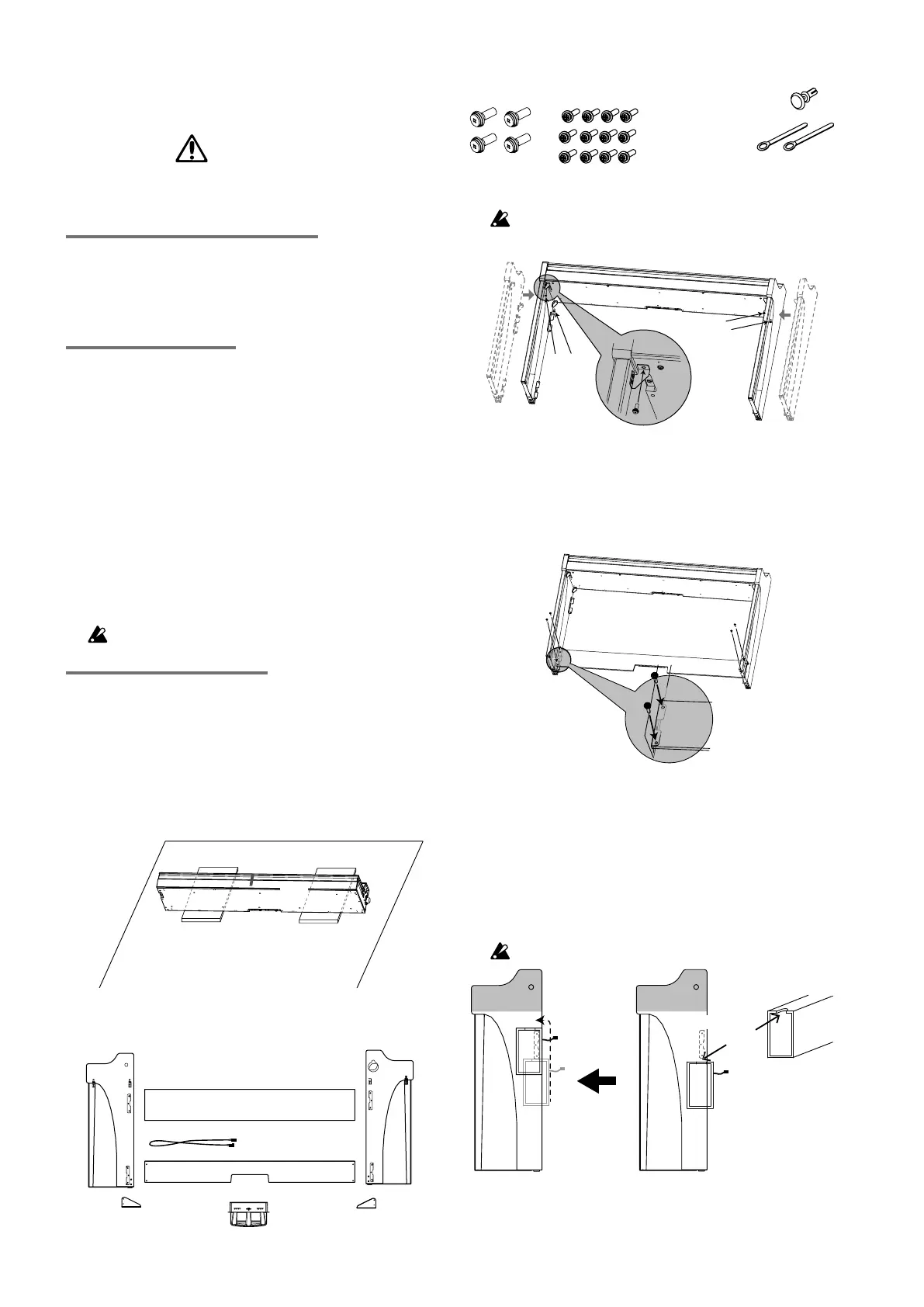

Korg G1 - Montage du Pied; Prudence Durant Le Montage; Autres Précautions; Procédure de Montage

38
Vis (M6)
x 6 pcs.
Vis (M4)
x 12 pcs.
Rivet à pression x 1 pc.
Support de cordon
x 2 pcs.
3. Montez les panneaux latéraux gauche et droit sur le G1/G1
Air et xez-les à l’aide de quatre vis (M6).
 Si l’alignement des orices des vis est dicile, placez
un chionouunmagazinesouslespanneauxlatéraux
gauche et droit pour ajuster leur hauteur.
Vis (M6)
Vis
(M6)
Panneau latéral (droit)
Panneau latéral
(gauche)
G1
4. Scrrer temporairement* le montant du pédalier aux disposi-
tifs de montage des panneaux latéraux du pied avec quatre
vis (M4).
Vei
llez à ne pas rayer les panneaux latéraux.
* Un“scrrertemporairement”signiequevousserrezlesvis
enveillantàgarderunjeud’environ2mm.
Panneau latéral
(droit)
Panneau latéral
(gauche)
V
is (M4)
Vis (M4)
Montant du pédalier
5. Relevez doucement l’ensemble pied et instrument en vous
faisant aider par une personne.
6. Relevez le boîtier des haut-parleurs de sorte que les xa-
tions (A) sur les panneaux latéraux gauche et droit passent à
travers le
s encoches du boîtier des haut-parleurs. Quand les
xations (A) sont complètement hors de vue dans le boîtier
des haut-parleurs, poussez le boîtier des haut-parleurs vers
l’avant de sorte que sa face arrière soit presque alignée sur
le bord des panneaux latéraux. Vous pouvez alors relâcher
le boîtier des haut-parleurs.
Veillez à ne pas vous coincer les doigts.
Encoche
cordon des
haut-parleurs
Fixation (A)
7. Alignez les orices des supports de montage des panneaux
latéraux et les orices du boîtier des haut-parleurs, puis
xez les panneaux avec quatre vis (M4) de sorte que l’écart
soit identique des deux côtés.
Montage du pied
Attention
● Il faut au moins une autre personne pour vous
aider à monter le pied.
Prudence durant le montage
Observez les points suivants pour veiller à la sécurité durant le mon-
tage.
• Vériez quevoustenez toujourslapièce indiquéedansle bon
senseteectuezlemontageselonl’ordreindiqué.
Autres précautions
Vériezlespointssuivantsaprèslemontage.
• Vis desserrées
Les vis peuvent se desserrer avec le temps.
Vériezrégulièrementsidesvissesontdévissées.Sivousavez
l’impressionquelepiedvibreexcessivement,ilestpossibleque
des vis soient desserrées. Dans ce cas, resserrez-les.
• Quand vous déplacez le piano numérique
Si vous devez déplacer le piano monté sur son pied, débranchez
etretirezlecordondel’adaptateursecteurdupied,refermezle
couvercleduclavieretsoulevezlentementl’instrument(faites-
vousaiderd’unepersonne);déplacez-leenlemaintenantaussi
droit que possible.
• Démontage
Pour démonter le pied, inversez les opérations de montage. Après
le démontage, conservez les vis et autres pièces dans un endroit
sûr pour ne pas les égarer.
Séparez toujours le G1/G1 Air de son pied avant de démonter
ce dernier.
Procédure de montage
Il vous faut un tournevis cruciforme (+).
1. Étendez le cellophane de protection utilisé pour emballer le
G1/G1 Air sur une surface de niveau, puis posez le G1/G1
Air sur le cellophane en tournant l’arrière de l’instrument
face au sol.
Posez surle cellophanedes magazines ou chions desorte
à pouvoir passer les mains sous le G1/G1 Air pour monter et
soulever son pied.
Cellophane de protection
G1
2. Veillez à ce que tous les éléments suivants soient dispo-
nibles.
Cale
(gauche)
Cale
(droite)
Pédalier
Montant du pédalier
Boîtier des haut-parleurs
Panneau latéral (droit)
Panneau latéral (gauche)
Cordon du pédalier
