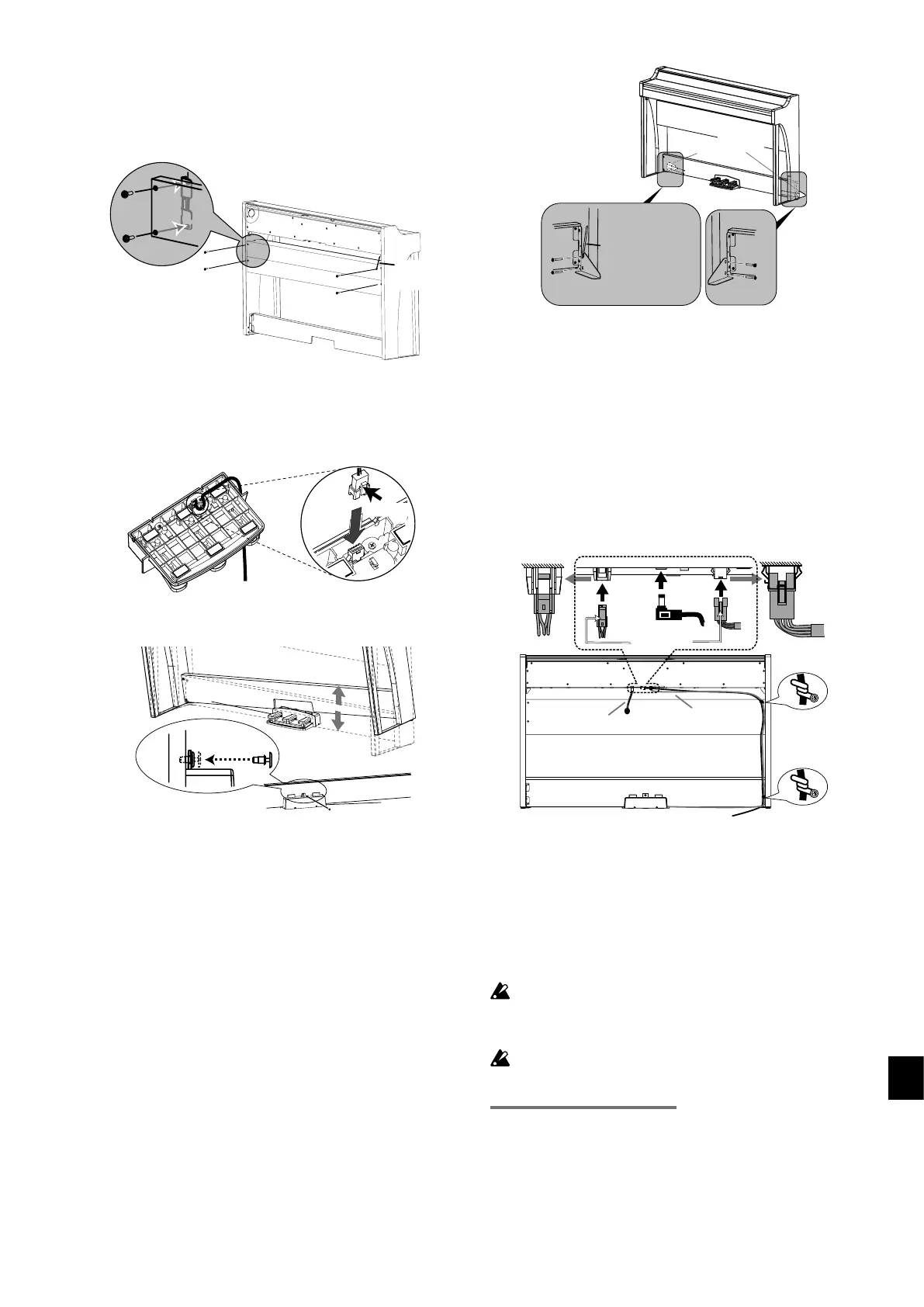

7. 左右の側板の金具の穴と、スピーカー・ボックスの穴位
置を合わせながら、左右の隙間が均等になるように調整
してから、ネジ（M4）4本で固定します。
このときコード・ホルダーを側板（左用）の金具の上側と
共締めにします。
コード・
ホルダー
ネジ（Ｍ4）
ネジ（Ｍ4）
8. ペダル・ユニットの裏にあるコネクターに向きを間違え
ないように付属のペダル・コードを接続して、ペダル・
ユニットの溝にはめ込んで固定します。
ペダル・コードのコネクターの脱着は、ロック爪を押し
ながら行ってください。
ロック爪
9. スタンドの左右どちらかを持ち上げて、ペダル板にペダ
ル・ユニットをはめ込みます。
表面
裏面
押す
ペダル板・裏面
ペダル固定ピン
10.ペダル板裏側の切り欠きの上の穴にペダル固定ピンを
押し込み固定します。
押し込んだ後にスタンドを持ち上げ、ペダルが落ちない
ことを確認してください。
ペダル固定ピンはペダル・ユニットの脱落を防止するた
めのものです。そのため、パネル板に完全に固定するこ
とはできません。
11.手順4で仮止めしたペダル板のネジをしっかりと固定し
ます。
側板との上下の段差を左右均等になるように調整して
ください。
12.左右の側板の後ろに、転倒防止金具を必ず取り付けてく
ださい。このときコード・ホルダーを左側の転倒防止金
具と共締めにします。
転倒防止金具は下側の丸い穴の方から取り付けてくだ
さい。このとき、側板と転倒防止金具の接続部分が均一
になるように（段差が生じないように）取り付けてくだ
さい。
ネジ（Ｍ4）
裏面
コード・ホルダー
ネジ（Ｍ4）
裏面
転倒防止金具
13. もう一度スタンドに隙間や傾きが無いことを確認し、
すべてのネジをしっかりと締まっていることを確認し
ます。
14. 本体の底面中央にあるコネクター・パネルに、ACアダ
プター（79ページの「付属のACアダプターの接続」
参照）、ペダル・コードとスピーカー・コードを接続し
ます。
ペダル・コード、スピーカー・コードを接続するときは、
コネクターの向きに注意してください。
ペダル・コード、スピーカー・コードを外すときは、コ
ネクターのロック爪を押しながら行ってください。
スピーカー・コード
ペダル・コード
コード・
ホルダー
ACアダプターのコード
ロック爪
15. ACアダプターのコードとペダル・コードを2本のコー
ド・ホルダーで固定します。
固定後コネクターに無理な力がかからないようにして
ください。
16. 本機を設置してください。このときは、平らで安定し
た床かどうかを確認し、安全な場所へ置いてください。
本機を設置するときは、ACアダプターのコードやペダ
ル・コードの上にスタンドが乗らないように注意して
ください。
安全性を高めるため、左右の側板の後ろには、必ず転
倒防止金具を取り付けて使用してください。
組み立て後のチェック
□ 部品は余っていませんか？
部品が余ったときは、組み立て手順をよく見て、それら
がどこで使用される部品なのかを確認してください。
□ すべてのネジが緩んでいないかを確認してください。
