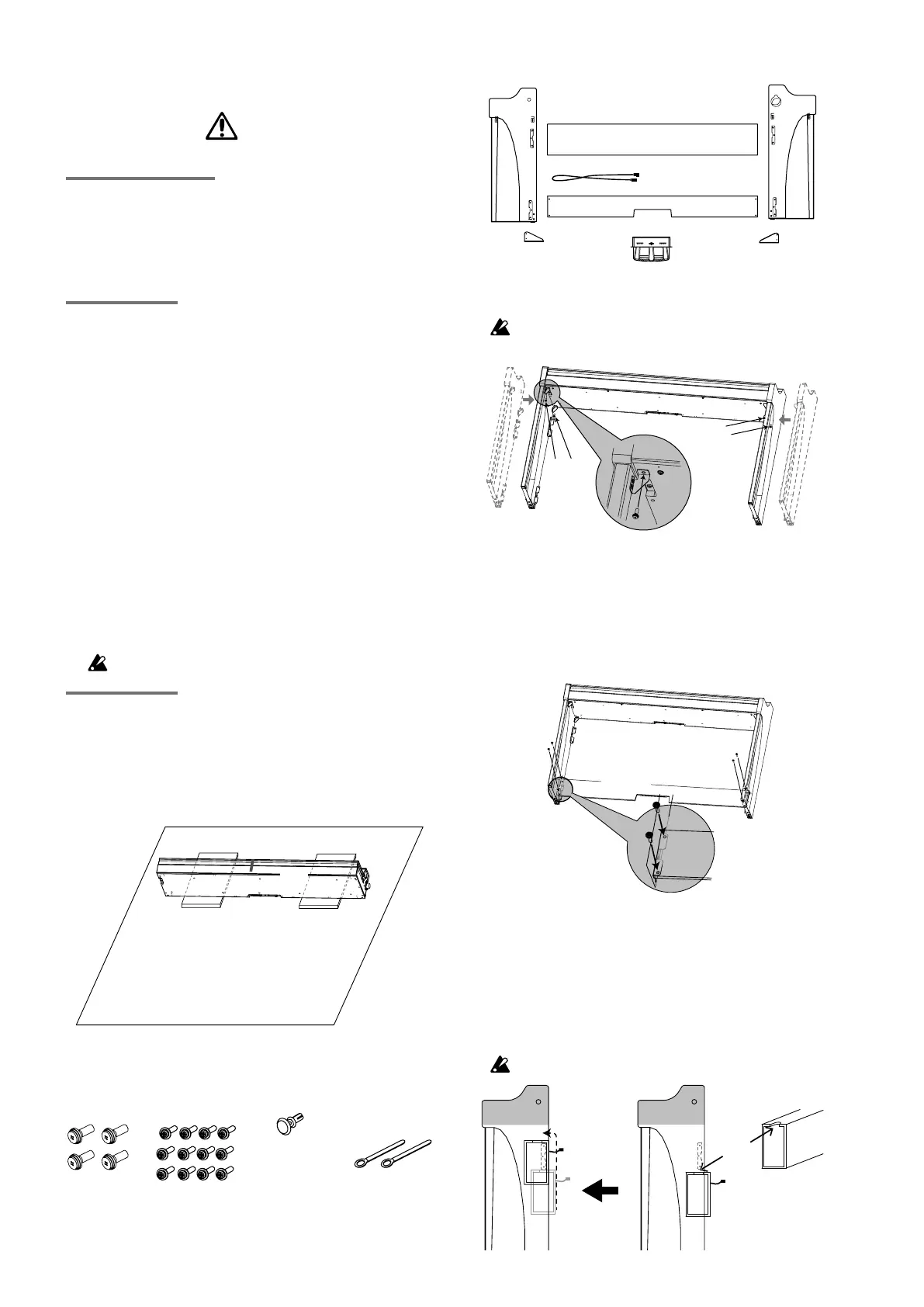

Korg G1 - スタンドの組み立て; 組み立て時の注意; その他の注意; 組み立て方法

92
スタンドの組み立て
警告
● スタンドの組み立ては必ず 2 人以上で行ってください。
組み立て時の注意
正しく安全に組み立てるためには、以下の項目に注意して
作業を行ってください。
・ 部品の種類や向きを間違わないように注意して、手順通
りに組み立ててください。
その他の注意
組み立てた後は、以下の項目に注意してください。
・ ネジの緩みについて
組み立て後、時間が経過すると、各部のネジが緩むこと
がありますので、ネジが緩んでいないかを定期的に確認
することをおすすめします。また、スタンドの揺れが激
しいと感じる場合は、ネジが緩んでいる可能性がありま
す。そのときは、ネジを締め直してください。
・ 設置場所を移動するとき
スタンドの組み立て後に移動するときは、ACアダプターの
コードを取り外し、キー・カバーを閉じて、必ず2人以上で
水平を保ちながら持ち上げて、ゆっくり移動して下さい。
・ 分解について
スタンドを分解するときは、組み立て時の逆の順番で
行ってください。取り外し後は、ネジなどの部品をなく
さないように保管してください。
必ず本体を横に寝かせて分解を行ってください。
組み立て方法
お手持ちのプラスのドライバーを用意してください。
1. 本体を包んでいた保護シートを平らな床に敷き、後面が
床側になるように本体をその上に置きます。
このとき、スタンドを組み立てて、起こすときに手が本
体の下に入りやすくするため布や雑誌を置きます。
保護シート
本体
2. 下記の部品がすべてそろっていることを確認してくだ
さい。
ネジ（M6）
×4本
ネジ（M4）
×12本
ペダル固定ピン
×1本
コード・ホルダー
×2本
ペダル板
スピーカー・ボックス
側板（左用）
側板（右用）
転倒防止用金具
（左用）
転倒防止用金具
（右用）
ペダル・ユニット
ペダル・コード
3. 左右の側板と本体の隙間を調整しながら、ネジ（M6）4
本で固定します。
本体のネジ穴位置が合わせにくい場合は、左右の側
板の下に高さ調整用に布や雑誌を置いてください。
ネジ
（M6）
本体
側板
（右用）
側板
（左用）
ネジ
（M6）
4. ペダル板をスタンドの側板内側の金具にネジ（M4）4本
で仮止め*します。
側板をこすらないように気をつけてください。
* 仮止めとは、2mm程度隙間が空くようにネジを締め
ることです。
ネジ
（M4）
側板
（右用）
側板
（左用）
ネジ（M4）
ペダル板
5. 組み立て途中のスタンドを2人でゆっくりとおこします。
6. 左右の側板の金具（A)の下方から、スピーカー・ボッ
クスの凹み部分を通しながら、上方に持ち上げます。
金具（A)がスピーカー・ボックスの中に完全に隠れたら、
スピーカー・ボックスを前方へ押し出して、側板とス
ピーカー・ボックスの後面がほぼ面一になる状態にし
ます。ここで手を離してください。
指などを挟まないように注意してください。
スピーカー・コード
凹み
金具(A)
