KRAUSE ClimTec - 5 Abbau des Gerüstes; 6 Technische Daten

5. Abbau des Gerüstes
Alle Gerüste sind in umgekehrter Reihenfolge der jeweiligen Aufbaubeschreibung
abzubauen.
Artikel-Nr. Bezeichnung Gewicht
714305 Stabilisierungsset ca. 1,40 kg
714008 Schiebetraverse ca. 2,00 kg
712806 Geländerstrebe, ca. 1,59 m ca. 0,80 kg
712707 Diagonalstrebe, ca. 1,89 m ca. 1,00 kg
712813 Geländerdiagonale, ca. 1,77 m ca. 0,90 kg
715067 Grundrahmen ca. 5,60 kg
711007 Belagbühne ca. 9,40 kg
713001 Längsbord ca. 1,40 kg
713506 Querbord ca. 0,60 kg
715012 Vertikalrahmen 2,0 m ca. 4,20 kg
715029 Vertikalrahmen 1,0 m ca. 2,20 kg
718860 Sicherungsset M5 x 65 mm ca. 0,05 kg
718877 Sicherungsset M5 x 85 mm ca. 0,06 kg
718891 Schraubenset, 3teilig Sechskantschraube M8 x 50 ca. 0,03 kg
714411
Fallstecker ca. 0,06 kg
714107 Fahrrolle Ø 125 mm ca. 1,40 kg
714169 Fahrrollensatz 4 Rollen Ø 125 mm und 4 Fallstecker ca. 6,00 kg
914101 Fahrrolle Ø 150 mm, 115 mm höhenverstellbar ca. 3,40 kg
914309
Fahrrollensatz 4 Rollen Ø 150 mm, 115 mm
höhenverstellbar
ca. 14,0 kg
704306 Ballastgewicht ca. 10,0 kg
714039 Ausleger ca. 7,20 kg
6. Technische Daten
Artikel-Nummern und Gewichte der Bauteile

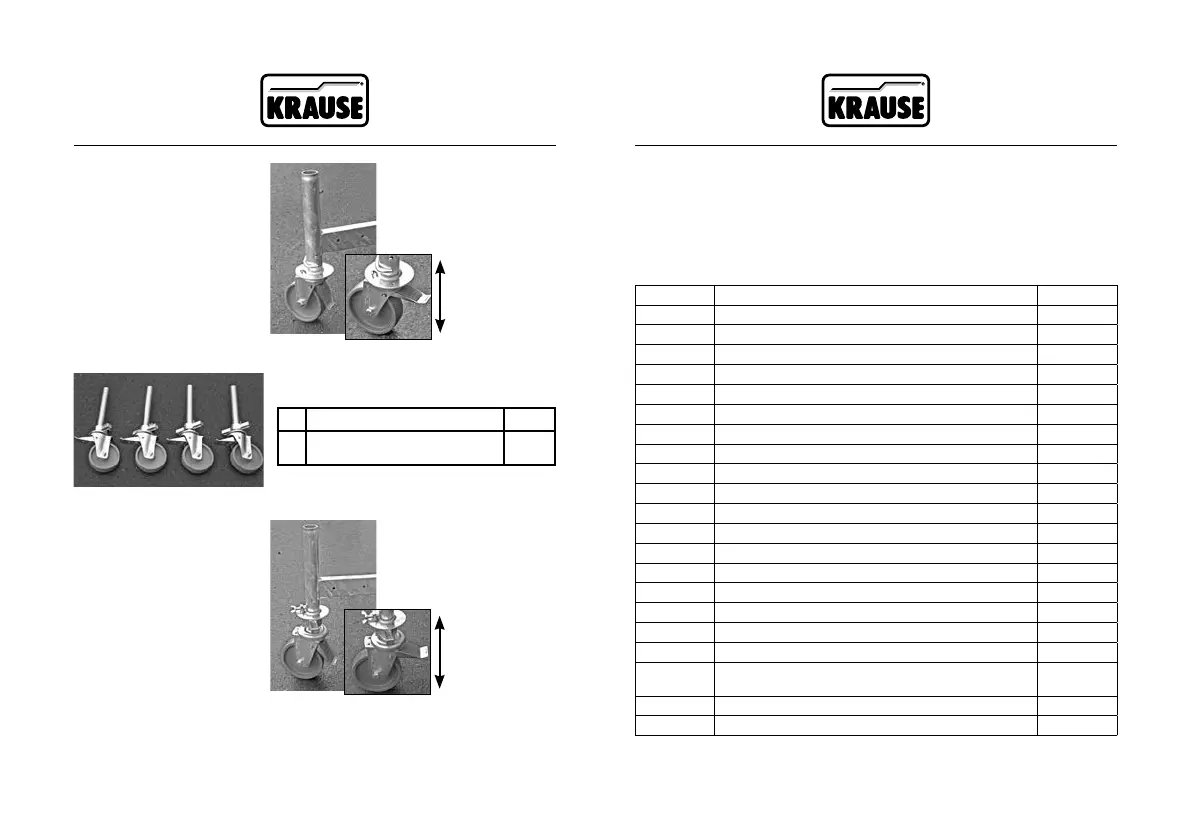

Montage der Fahrrollen
Stecken Sie die Fahrrollen,
bevor Sie das Gerüst
aufbauen, von unten in das
Führungsrohr der Traversen.
Sichern Sie die Verbindungen
mit den Fallsteckern.
SICHERHEITSHINWEIS
Stellen Sie sicher, dass die
Bremsen der Fahrrollen
- außer beim Verfahren des
Gerüstes - festgestellt sind.
Bremshebel oben
= ungebremst
Bremshebel unten
= gebremst
Der Fahrrollensatz höhenverstellbar,
Art. Nr. 914309, besteht aus folgenden Teilen:
Pos Beschreibung Menge
1
Fahrrolle, Ø150 mm,
höhenverstellbar
4
SICHERHEITSHINWEIS
Stellen Sie sicher, dass die
Bremsen der Fahrrollen
- außer beim Verfahren des
Gerüstes - festgestellt sind.
Montage der Fahrrollen
Entfernen Sie die Flügel-
schrauben aus den Befesti-
gungslaschen. Danach stecken
Sie die Fahrrollen, bevor Sie
das Gerüst aufbauen, so von
unten in die Führungsrohre
der Traversen, dass die
Befestigungslaschen durch
die Aussparungen der Fuß-
platten ragen. Zur Sicherung
der Fahrrollen schrauben Sie
nun die Flügelschrauben wieder
fest ein.
35
36
Bremshebel oben
= ungebremst
Bremshebel unten
= gebremst
