В таблице балластировки указано сколько балластных грузиков и подпор
необходимы в зависимости от высоты и места установки при выдвинутых
траверсах. Если траверсы не выдвинуты, то для основного варианта
необходимы 4 балластных грузика и для подмостей с первой надстройкой
20 грузиков. Подмости с первой и второй надстройками при задвинутых
траверсах использовать не разрешено.

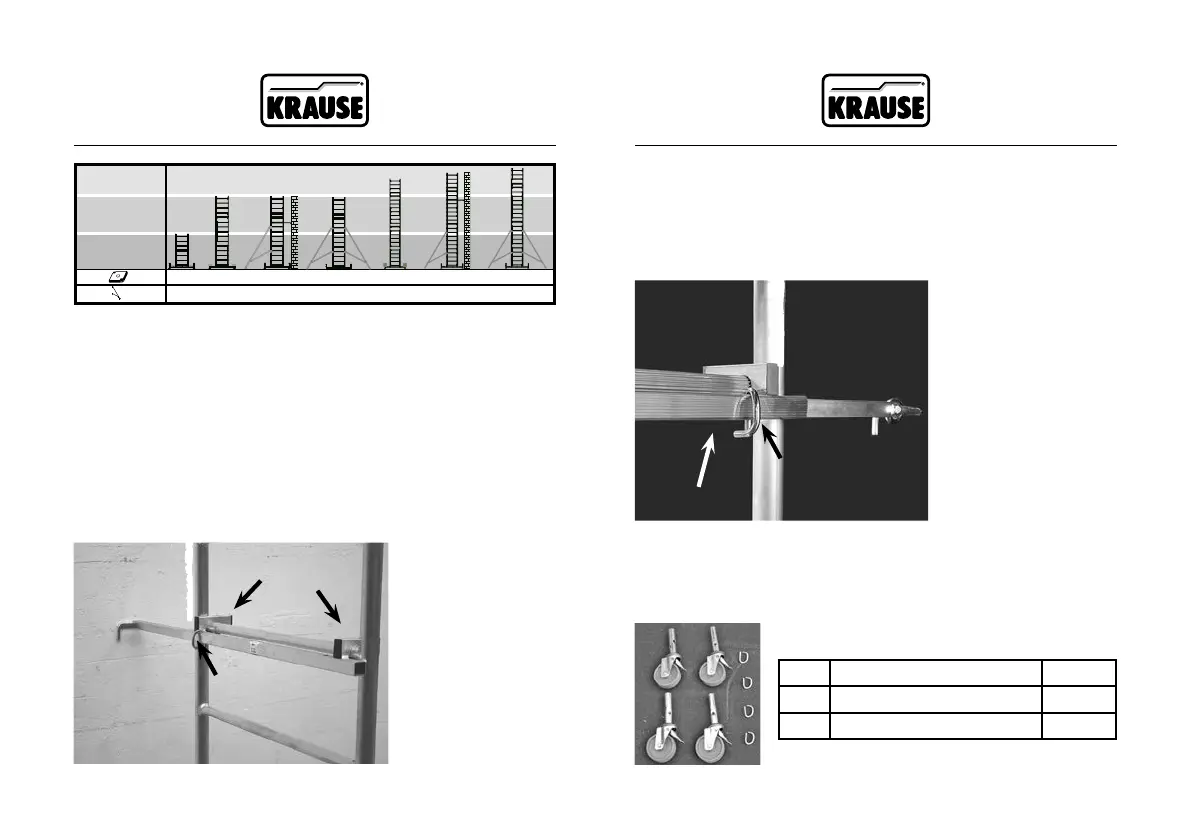

4.7 Установка дистанционной опоры от стены
При применении в качестве фасадных подмостей, есть возможность
предохранить подмости якорной крепёжной трубой от опрокидывания на
стену. Дистанционную опору крепить всегда непосредственно под верхним
рабочим помостом.
Дополнительно есть возможность закрепить конструкцию к фасаду якорной
крепёжной трубой, предохраняющей от опрокидывания от стены. Это
служит дополнительной устойчивости конструкции, однако не освобождает
от балластировки. Необходимое количество грузиков или угловых подпор
указано в таблице на стр. 185. Для крепления в стене применять якорные рым-
болты диаметром 12 мм. Дюбеля применять соответственно качеству стены.
Дистанционную опору крепить всегда непосредственно под верхним рабочим
Закрепить якорную
крепёжную трубу
к перекладине под
верхним помостом.
Застрахуйте
страховочными
зажимами
Застопорить
подвижную часть
трубы замыкателем
навесить якорную трубу
в якорный рым-болт
закреплённый на стене.
Закрепить якорную
крепёжную трубу к
перекладине под верхним
помостом.
Застрахуйте страховочными
зажимами
Застопорить подвижную
часть трубы замыкателем
D
C
0 8 0 0 20 0 0
0 0 2 4 0 2 4
2-я надстройка
1-я надстройка
базовая конср.
Замыкатель
M 5
x
65 мм
Замыкатель
M 5
x
65 мм
4.8 Принадлежности ходовые ролики и ролики с
регулятором высоты
Передвижные подмости можно оснастить дополнительными
принадлежностями: „Комплект ходовых роликов“ (Арт. № 714169) или
„Комплект ходовых роликов регулируемых по высоте“ (Арт. № 914309).
Комплект ходовых роликов (Арт.№ 714169) включает в
себя:
поз.
Наименование шт.
1 Ходовые ролики, Ø125 мм 4
2 Замыкатель 4
