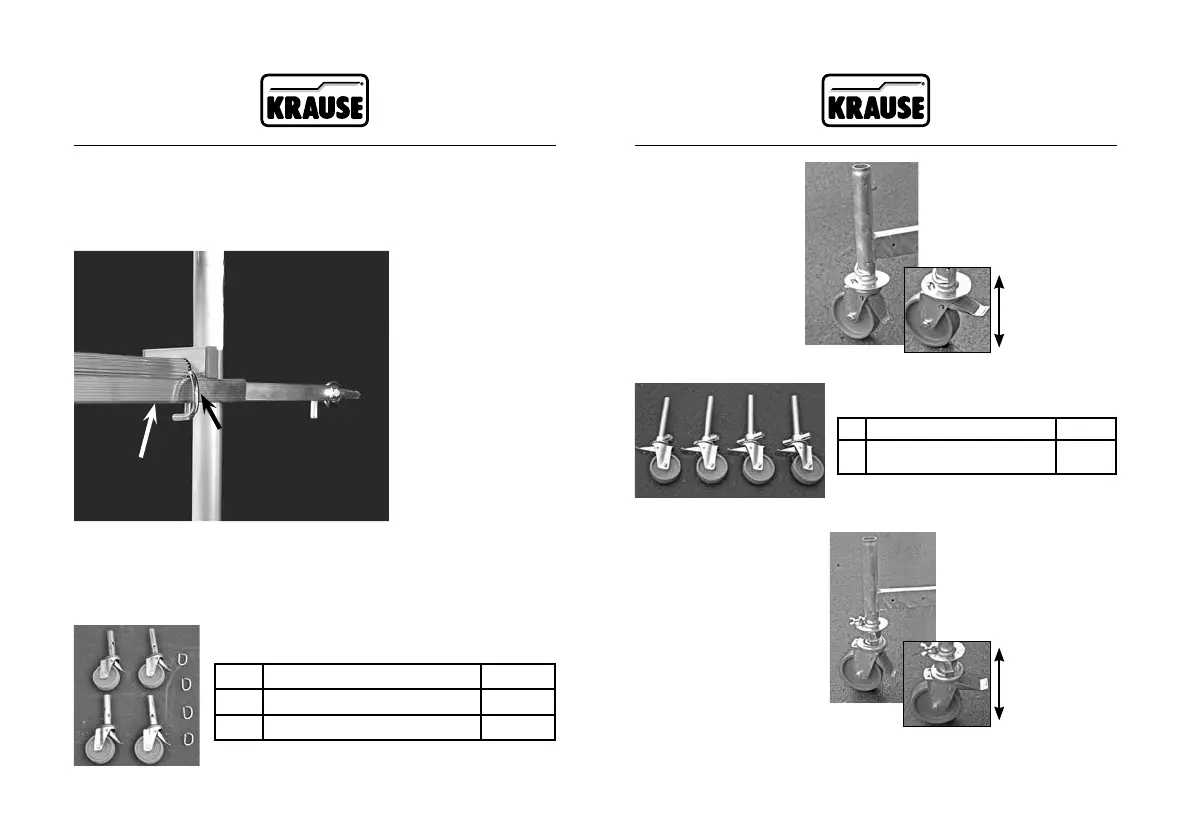

Montering av trans-
porthjulene
Før du bygger opp stil-
laset må du stikke trans-
porthjulene inn i styrerøret
til traversene nedenfra.
Sikre forbindelsene med
festekrokene.
SIKKERHETSINSTRUKS
Forsikre deg om at transport-
hjulenes bremser - unntatt ved
ytting av stillaset- er festlåst.
Pos Beskrivelse Mengde
1 Transporthjul, Ø 125 mm 4
2 Festekrok 4
Bremsespak
oppe = ubremset
Bremsespak nede
= bremset
Høydejusterbart transporthjulsett,
artikkelnr. 914309, består av følgende deler:
Pos Beskrivelse Mengde
1
Transporthjul, Ø 150 mm,
høydejusterbart
4
SIKKERHETSIN-
STRUKS
Forsikre deg om at
transporthjulenes bremser
- unntatt ved ytting av
stillaset- er fastlåst.
Bremsespak oppe
= ubremset
Bremsespak nede
= bremset
Montering av transport-
hjulene
Fjern vingeskruene fra festelas-
kene. Før stillaset bygges opp
må du stikke transporthjulene
inn i styrerøret til traversene
nedenfra, slik at festelaskene
kommer gjennom utsparingene
til fotplatene. For sikring av
transporthjulene, skrur du nå
fast vingeskruene igjen.
Ved behov kan stillaset i tillegg festes til veggen med stabiliseringssettet. Dette
gir stillaset ytterligere stabilitet, men erstatter ikke de foreskrevne ballastvek-
tene hhv. utleggerne (se side 450). Hvis man skal benytte stillaset på denne
måten, forankring i veggen, må man benytte ringskruer med et tverrsnitt på
12 mm. Pluggen retter seg etter underlagets beskaffenhet.
Festekrok
M 5
x
65 mm
Heng inn stabiliserings-
settet i ringskruen på
veggen.
Monter stabiliserings-
settet på sprossen
under den øverste
dekkplattformen.
Sikre holderen
ved hjelp
av sikringssettene.
Stans skyvedelen til
stabiliteringssettet med
en festekrok.
4.8 Spesialtilbehør transporthjulsett, høydejusterbart
transporthjulsett
Transportstillas kan kompletteres med tilleggsutstyret „Transporthjulsett“ (artik-
kelnummer 714169) eller „Høydejusterbart transporthjulsett“ (artikkelnr. 914309).
Transporthjulsettet, artikkelnr. 714169, består av følgende
deler:
451 452
