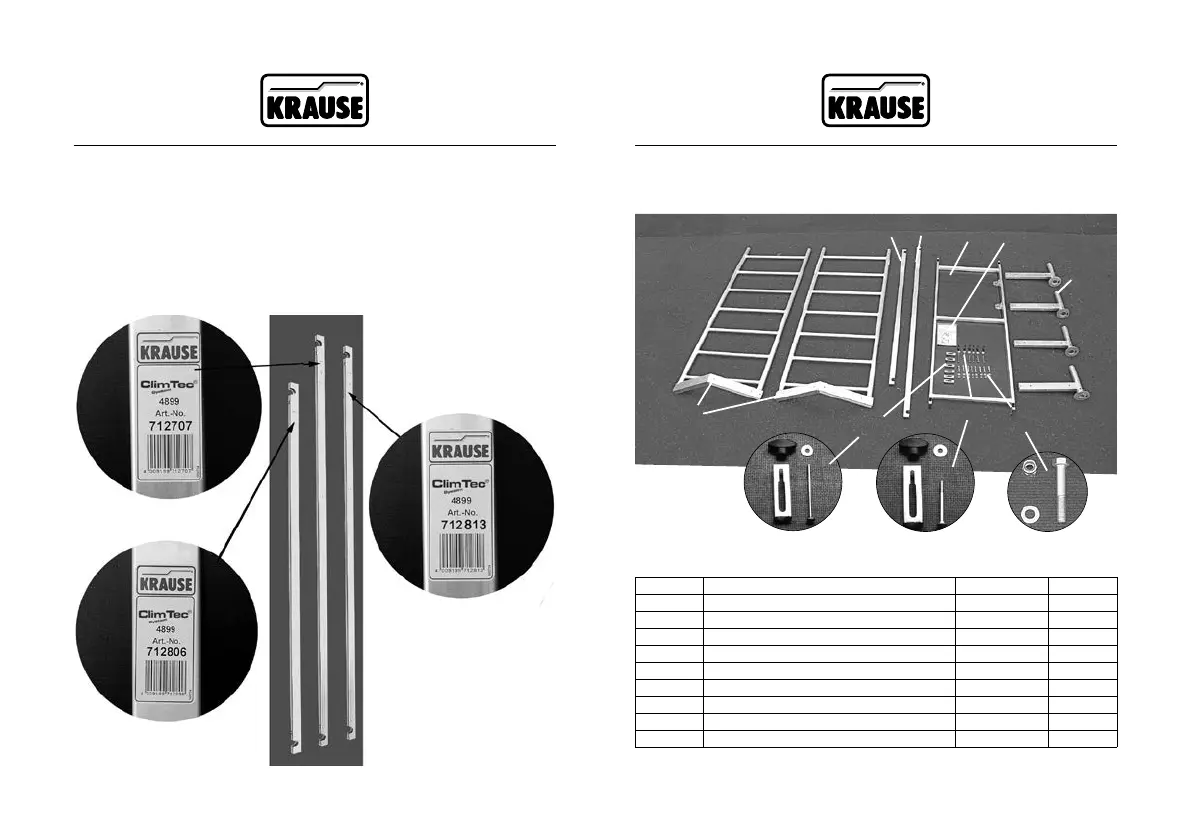

4.2 Montage de l´échafaudage sans rehausse
Paquet de base (Artikel Nummer 710116 / 600004)
Le paquet de base (numéro d´article 710 116 / 600004) comprend les pièces suivantes:
Échafaudage de base
353 354
x8
x2
x4
1
7
2
4
3
5
8
9
6
Pos. Désignation
N° d´article
Unité
1 Cadre de base 715067 2
2 Garde-corps, env. 1,59 m 712806 1
3 Diagonale, env. 1,89 m 712707 1
4 Plate-forme avec lucarne de travail 711007 1
5 Notice de montage 560705 1
6 Traverse 714008 4
7 Vis pour traverse M8 x 50 mm 718891 8
8 Kit de sécurité M5 x 85 mm 718877 2
9 Kit de sécurité M5 x 65 mm 718860 4
Risque de confusion
La diagonale et le garde-corps ont la même forme et se distinguent uniquement
par la longueur.
La longueur de la diagonale dépasse d´environ 30 cm celle du garde-corps.
Pourévitertouteconfusion,veuillezvérierlesnumérosd´articlesurlesplaques
signalétiques.
Diagonale, env. 1,89 m
N° d´art. 712707
Garde-corps, env. 1,59 cm
N° d´art. 712806
Diagonale pour garde-corps,
env. 1,77 m
N° d´art. 712813
