KRAUSE ClimTec - Grundgerüst mit Erster und Zweiter Aufstockung

Grundgerüst mit erster Aufstockung
Hinweis:
Freistehende Gerüste müssen je nach Gerüsthöhe mit Ballastgewichten, Auslegern
und Wandabstandshaltern gegen Kippen gesichert werden. Die benötigte Anzahl
der Ballastgewichte, Ausleger, können Sie aus der Tabelle Seite 33 entnehmen.
Die Abbildung zeigt die Ballastierung
der Traverse.
Weitere Einzelheiten auf Seite 33
Die Abbildung zeigt das Anbringen der
Ausleger.
Weitere Einzelheiten auf Seite 33
Die Abbildung zeigt das Anbringen
des Stabilisierungssets.
Weitere Einzelheiten auf Seite 34
23 24

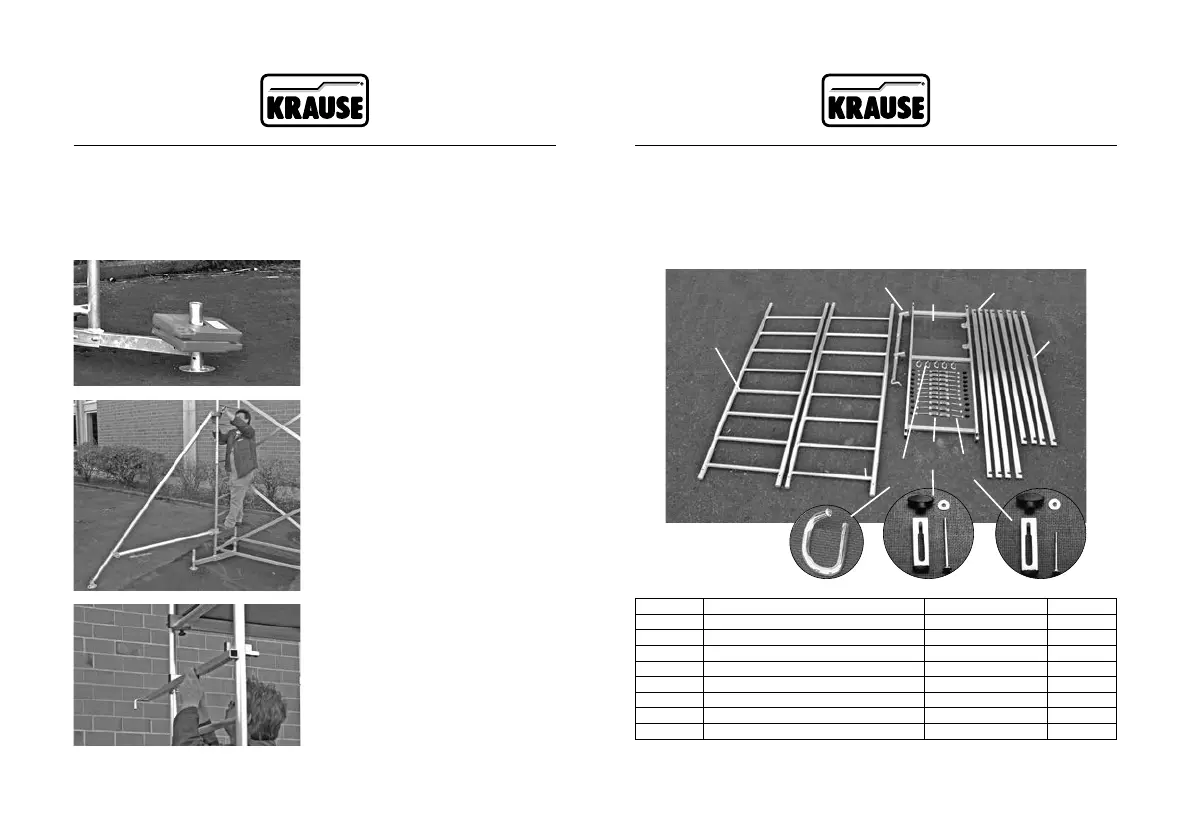

4.4 Grundgerüst mit erster und zweiter Aufstockung
Für ein Gerüst mit erster und zweiter Aufstockung werden die Teile aus dem
Grundgerüst (Artikel Nummer 710116 / 600004), sowie die zusätzlichen Teile der
ersten Aufstockung (Artikel Nummer 710130 / 600011) und die Teile der zweiten
Aufstockung benötigt. Das Paket für die zweite Aufstockung (Artikel Nummer
710154 / 600028) besteht aus folgenden Teilen:
x5 x18
Pos. Bezeichnung Artikel-Nr. Stück
1 Vertikalrahmen 2,00 x 0,65 m 715012 2
2 Stabilisierungsset 714305 1
3 Belagbühne mit Luke 711007 1
4 Diagonalstrebe, ca. 1,89 m 712707 4
5 Geländerstrebe, ca. 1,59 m 712806 4
6 Sicherungsset M5 x 65 mm 718860 18
7 Sicherungsset M5 x 85 mm 718877 2
8 Fallstecker, Ø 8 mm 714411 5
x2
Grundgerüst mit erster und zweiter Aufstockung
1
7
6
2
4
3
5
8
