KRAUSE ClimTec - Aufbau Grundgerüst ohne Aufstockung

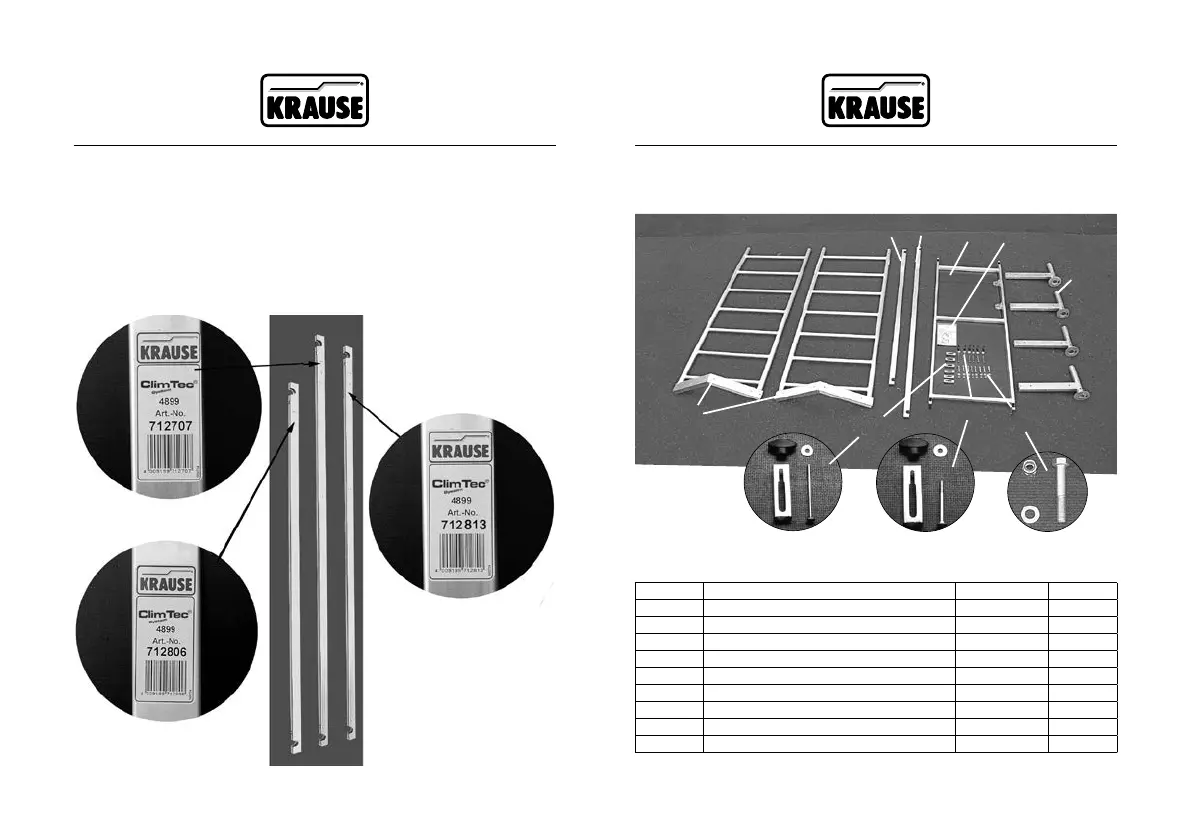

Verwechslungsgefahr
Die Diagonal- und Geländerstreben besitzen die gleiche Bauform und unterschei-
den sich nur in der Länge.
Die Diagonale ist gegenüber der Geländerstrebe um ca. 30 cm länger.
ZureindeutigenIdentizierungachtenSiebitteaufdieArtikelNummernaufden
Typenschildern.
Diagonale, ca. 1,89 m
Art.-Nr. 712707
Geländerstrebe, ca. 1,59 m
Art.-Nr. 712806
Geländerdiagonale, ca. 1,77 m
Art.-Nr. 712813
11 12
4.2 Aufbau Grundgerüst ohne Aufstockung
Grundpaket (Artikel Nummer 710116 / 600004)
x8
Das Grundpaket (Artikel Nummer 710116 / 600004) besteht aus folgenden Teilen:
Pos. Bezeichnung Artikel-Nr. Stück
1 Grundrahmen 715067 2
2 Geländerstrebe, ca. 1,59 m 712806 1
3 Diagonalstrebe, ca. 1,89 m 712707 1
4 Belagbühne 711007 1
5 Aufbauanleitung 560705 1
6 Schiebetraverse 714008 4
7 Schrauben für Traverse M8 x 50 mm 718891 8
8 Sicherungsset M5 x 65 mm 718860 4
9 Sicherungsset M5 x 85 mm 718877 2
Grundgerüst
x2
x4
1
7
2
4
3
5
8
9
6
