164163

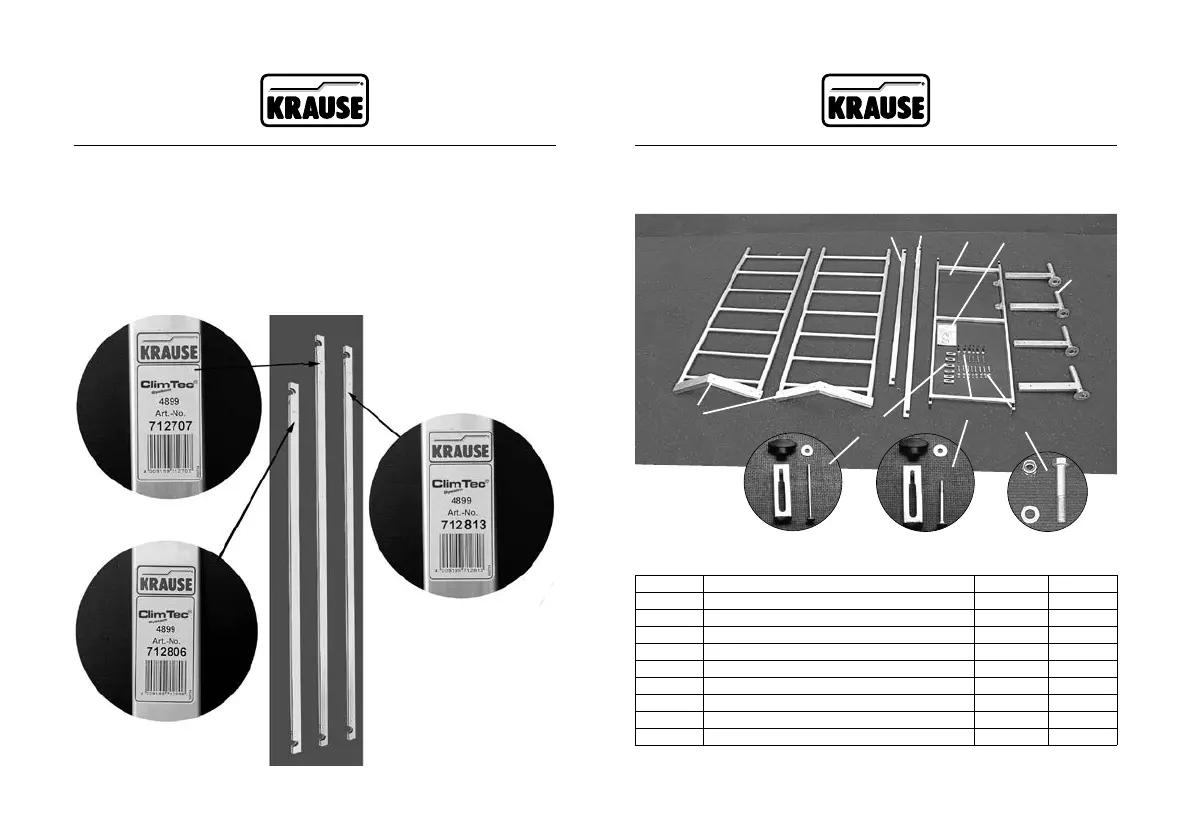

Возможность ошибки
Поперечные диагонали и распорки перил имеют одинаковую форму и
различаются только по длине.
Диагонали на 30 см длиннее перил.
Для точного определения обратите внимание на номера артикулов на
наклейках.
Диагональная
перекладина. 1,89 м
(Арт. №. 712707)
Горизонтальная перекладина.
1,59 м (Арт. №. 712806)
Диагональная перекладина
1,77 м (Арт. №. 712813)
4.2 Монтаж базовой конструкции
Основной пакет (Арт. № 710116 / 600004)
Основной пакет (Арт. № 710116 / 600004) состоит из следующих частей
поз. Наименование Арт. № кол-во
1 Базовая рама 715067 2
2 Горизонтальная перекладина, 1,59 м 712806 1
3 Диагональная перекладина, 1,89 м 712707 1
4 Помост с люком 711007 1
5 Инструкция по монтажу 560705 1
6 Выдвижная траверса 714008 4
7 Шурупы для траверсы 718891 8
8 Страхов. зажим M5x85 мм 718860 4
9 Страхов. зажим M5x65 мм 718877 2
Базовая конструкция
x8
x2
x4
1
7
2
4
3
5
8
9
6
