KRAUSE ClimTec - Grundställning Med Första Och Andra Påbyggnad

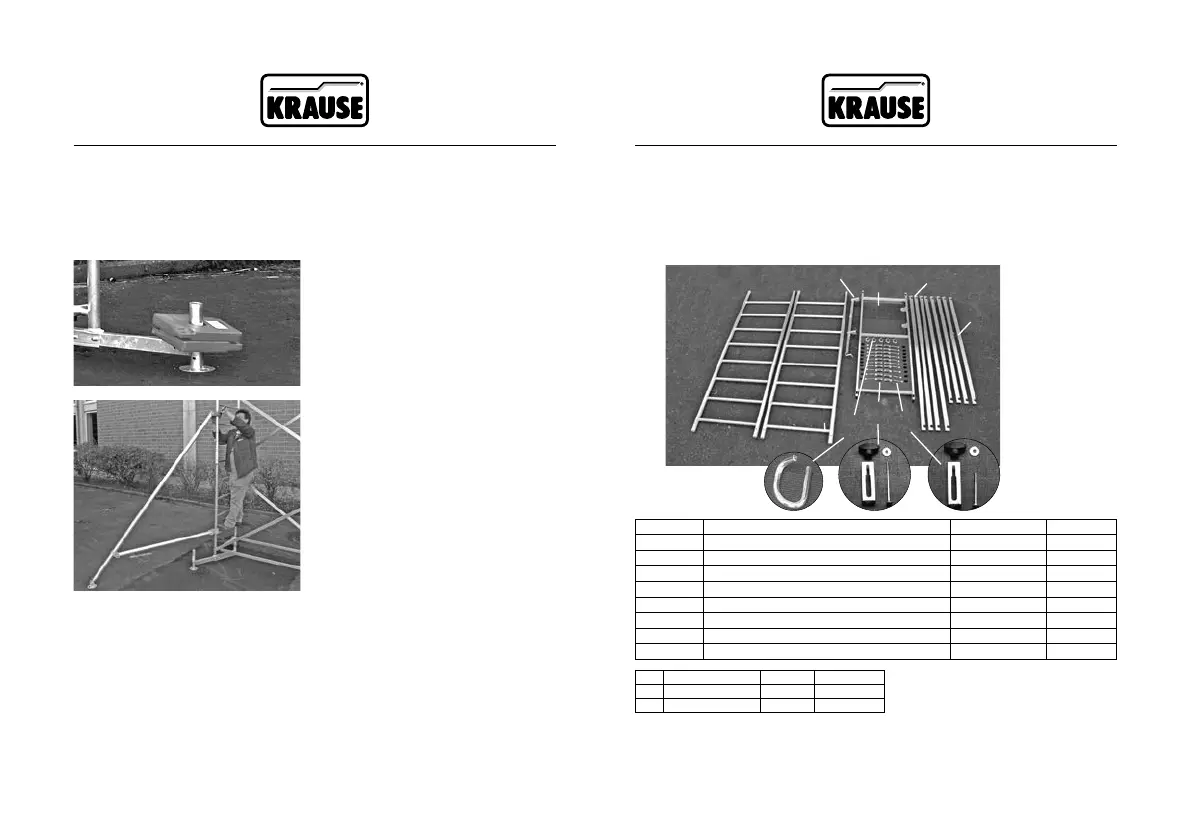

4.4 Grundställning med första och andra påbyggnad
För en ställning med första och andra påbyggnad, behövs delarna till
grundställningen (Artikel-nr 710116S / 600004S), liksom de ytterligare delarna
till den första påbyggnaden (Artikel-nr 710130S / 600011S) och delarna till den
andra påbyggnaden. Paketet för den andra påbyggnaden (Artikel-nr 710154S /
600028S)beståravföljandedelar:
Enligtarbetsmiljöverketsföreskrift
skall för ställningar högre än 2,50
m en lutande stege användas för
uppstigning.
Pos. Beteckning Artikel-nr. Styck
1 Vertikalram 2,00 x 0,65 m 715012 2
2 Stabiliseringssetet 714305 1
3 Belastningsplattform med lucka 711007 1
4 Diagonalsträva, ca. 1,89 m 712707 4
5 Räcke, ca. 1,59 m 712806 4
6 Säkringsset M5 x 65 mm 718860 18
7 Säkringsset M5 x 85 mm 718877 2
8 Låsanordning, Ø 8 mm 714411 5
517
518
Grundställning med första och andra påbyggnaderna.
Grundställning med första påbyggnad
ANVISNING:
Friståendeställningarmåstesäkrasmottippning,alltefterhöjden,medballast-
vikter, utliggare och stabiliseringssetet. Det nödvändiga antalet ballastvikter och
utliggare kan ni få från tabellen på sidan 529.
Bilden visar pålagd ballast på
traversen.
Ytterligaredetaljerpåsidan529.
Bilden visar påmontering av stödben.
Traversens nedre stag monteras
vågrätt. Det översta staget monteras
så att fotplattan ligger tät mot
underlaget. Riktningen motsvarar
V-traversen.
x5 x18x2
7
6
1
4
2
5
8
Pos Beskrivning Antal Artikel-nr.
1 Lutande stege 1 121318
2
Bottenplattform 1 711007
