5. Nermontering av ställningen
Alla ställningar monteras ner i omvänd ordning mot respektive uppbyggnadsbe-
skrivning.
6. Tekniska data
Komponenterna är märkta med dekaler som uppvisar artikelnumret för
efterbeställningar och tillverkningsåret. Se exempel på sida 505.
Artikel-Nr. Beteckning Vikt
714305 Stabiliseringssetet ca. 1,40 kg
714008 Travers ca. 2,00 kg
712806 Räcke, ca. 1,59 m ca. 0,80 kg
712707 Diagonalsträva, ca. 1,89 m ca. 1,00 kg
712813
Diagonalräcke, ca. 1,77 m ca. 0,90 kg
715067S Grundram ca. 5,60 kg
711007 Belastningsplattform ca. 9,40 kg
713001 Fotlist ca. 1,40 kg
713506 Korta fotlist ca. 0,60 kg
715012 Vertikalram 2,0 m ca. 4,20 kg
715029 Vertikalram 1,0 m ca. 2,20 kg
718860 Säkringsset M5 x 65 mm ca. 0,05 kg
718877 Säkringsset M5 x 85 mm ca. 0,06 kg
718891 Skruvset, 3 delar sexkantskruvar M8 x 50 ca. 0,03 kg
714411
Låsanordning ca. 0,06 kg
714107 FöryttningsrulleØ125mm ca. 1,40 kg
714169
Föryttningsrullsats4rullarØ125mmoch4
låsanordningar
ca. 6,00 kg
914101 FöryttningsrulleØ150mm,115mmjusterbar ca. 3,40 kg
914309
Föryttningsrullsats4rullarØ150mm,115mm
justerbar
ca. 14,0 kg
704306 Ballastvikt ca. 10,0 kg
714039 Stödben ca. 7,20 kg
715081 Grundtravers ca. 3,10 kg
121318 Lutande stege ca. 3,10 kg

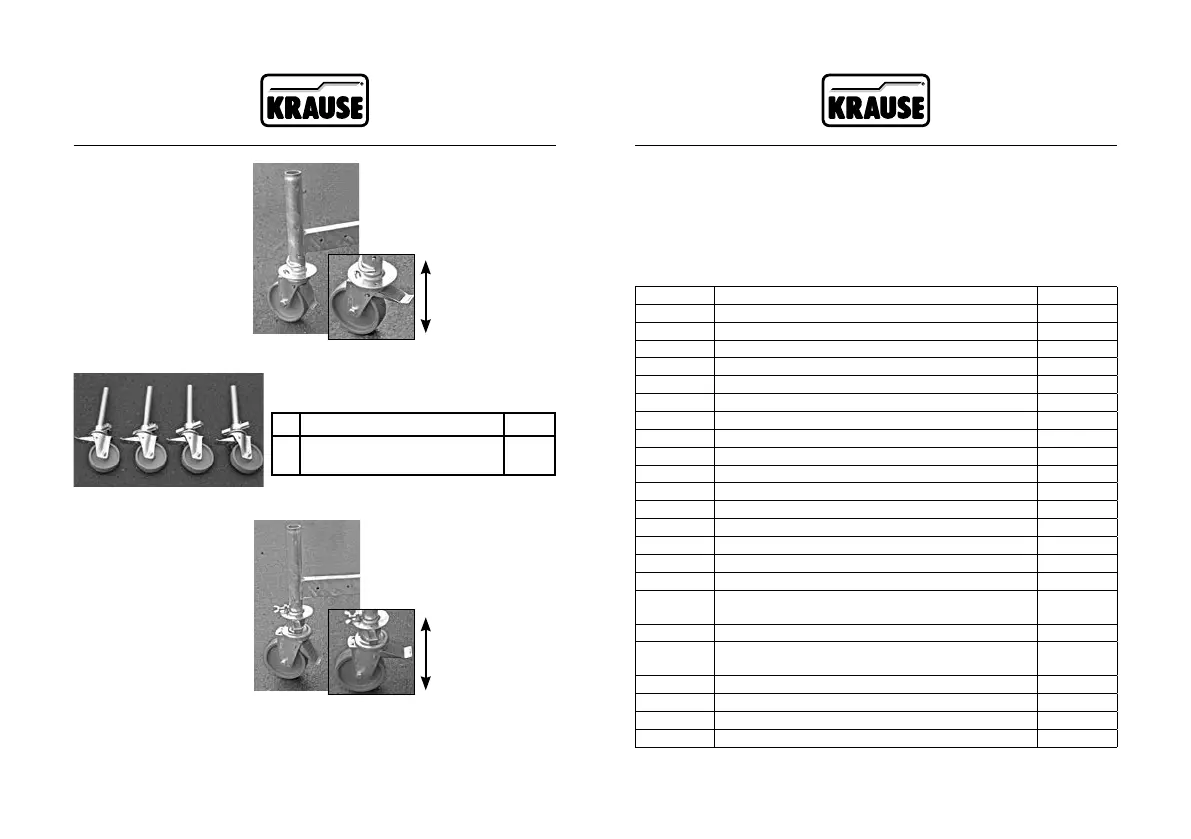

Montage av förytt-
ningsrullarna
Stickpåföryttningsrullarna
innan ni bygger upp rull-
ställningen, underifrån i
bärrören till traverserna.
Säkra förbindelserna
med låsningarna.
Bromspak uppåt
= obromsat
Bromsspak neråt
= bromsat
Förflyttningsrullsats, justerbar
Artikel-nr 914309, består av följande delar:
Pos Beskrivning Mängd
1
Föryttningsrulle,Ø150mm,
justerbar
4
SÄKERHETSANVISNING
Säkerställ att bromsarna
påföryttningsrullarna
-utomvidföryttningav
rullställningen – är låsta.
Bromspak uppåt
= obromsat
Bromsspak neråt
= bromsat
Montage av förytt-
ningsrullarna
Ta bort vingskruvarna från
fästikarna.Sensticker
nipåföryttningsrullarna
innan ni bygger upp
rullställningen, underifrån
i bärrören till traverserna,
såattfästikarnapassar
in i ursparingarna på
fotplattorna. För säkring av
föryttningsrullarna,skruvar
ni åter fast vingskruvarna.
SÄKERHETSANVISNING
Säkerställ att bromsarna
påföryttningsrullarna
-utomvidföryttningav
rullställningen – är låsta.
