KRAUSE ClimTec - 6 Технические Данные

188187
5. Демонтаж подмостей
Все подмости демонтируются в обратной последовательности согласно
данной инструкции.
Арт. № Наименование вес
714305 Якорная крепёжная труба прим. 1,40 кг
714008 Выдвижная траверса прим. 2,00 кг
712806 Перила прим. 0,80 кг
712707 Диагональ прим. 1,00 кг
712813 Диагональная перекладина перил, 177 м прим. 0,90 кг
715067 Базовая рама прим. 5,60 кг
711007 Помост прим. 9,40 кг
713001 Продольный борт прим. 1,40 кг
713506 Торцевой борт прим. 0,60 кг
715012 Вертикальная рама 2,0 м прим. 4,20 кг
715029 Вертикальная рама 1,0 м прим. 2,20 кг
718860 Страховочный зажим, M5 x 65 прим. 0,05 кг
718877 Страховочный зажим, M5 x 85 прим. 0,06 кг
718891
Набор шурупов, 3 части ( шестигранный шуруп
M8x50 )
прим. 0,03 кг
714411
Замыкатель прим. 0,06 кг
714107 Ходовой ролик Ø 125 мм прим. 1,40 кг
714169
Комплект ходовых роликов (4 ход. ролика и 4
замыкателя)
прим. 6,00 кг
914101 Ходовой ролик Ø 150 мм, регулируемый прим. 3,40 кг
914309
Комплект регулируемых ходовых роликов Ø 150 мм прим. 14,0 кг
704306 Балластный грузик прим. 10,0 кг
714039 Угловая опора прим. 7,20 кг
6. Технические данные
Номера артикулов, вес деталей
Монтаж ходовых
роликов
Вставьте ходовые
ролики ещё до монтажа
конструкции снизу в трубу
траверсы. Застрахуйте от
выпадания замыкателями
Примечание безопасности:
Убедитесь в том, что
тормозные механизмы
зажаты. (если не требуется
перемещение конструкции)
Тормозной рычаг
вверху = без
тормоза
Тормозной рычаг
внизу = на тормозах

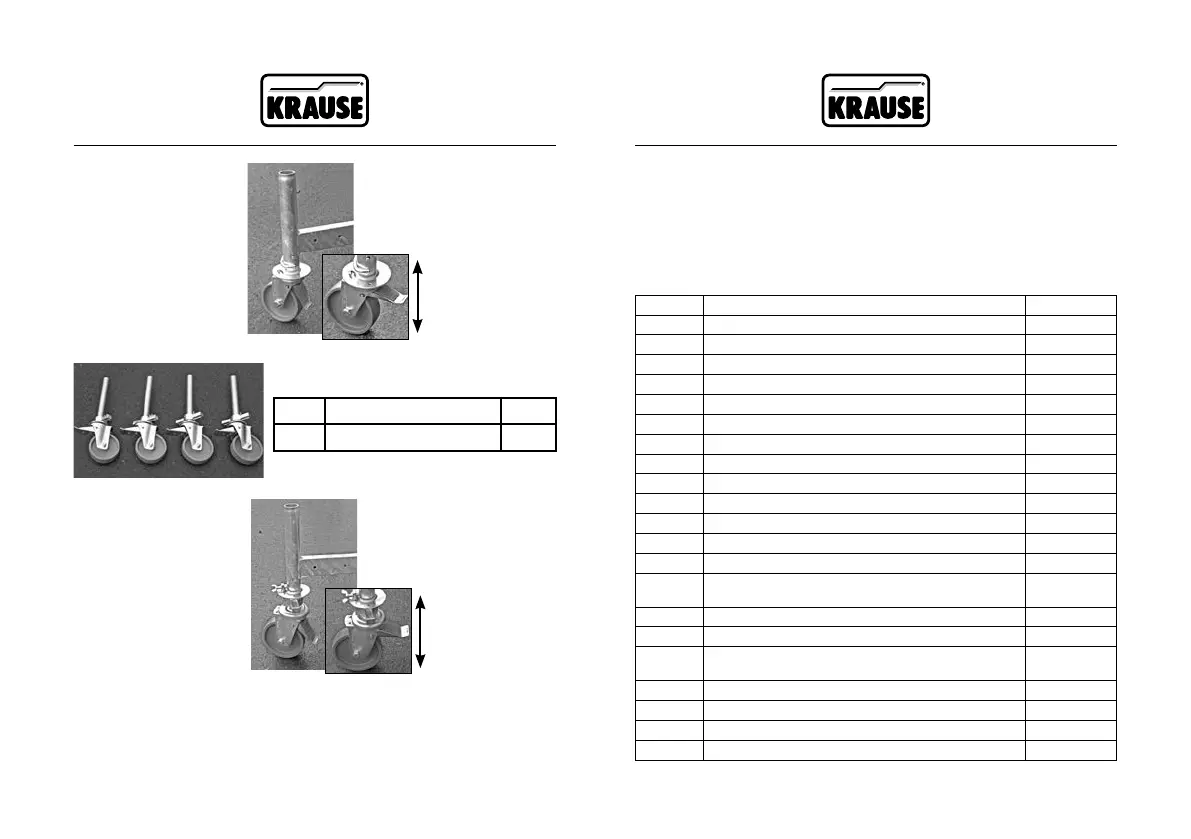

Комплект ходовых роликов регулируемых по
высоте (Арт. № 914309) включает в себя:
Монтаж ходовых
роликов
Выкрутите крыльчатый болт
из фиксирующей накладки.
Затем вставьте ролик в
трубу траверсы так, чтобы
фиксирующая накладка
прошла через удлинённое
отверстие пяты траверсы.
Вкрутите в резьбу крыльчатый
болт, но не затягивайте его
пока не установите нужную
высоту ролика. Вращая
ролик вокруг трубы траверсы
установите необходимую
высоту, затем плотно зажать
крыльчатый болт.
поз.
Наименование шт.
1 Ходовые ролики, Ø150 мм 4
Примечание безопасности:
Убедитесь в том, что
тормозные механизмы
зажаты. (если не требуется
перемещение конструкции)
Тормозной рычаг
вверху = без
тормоза
Тормозной рычаг
внизу = на тормозах
