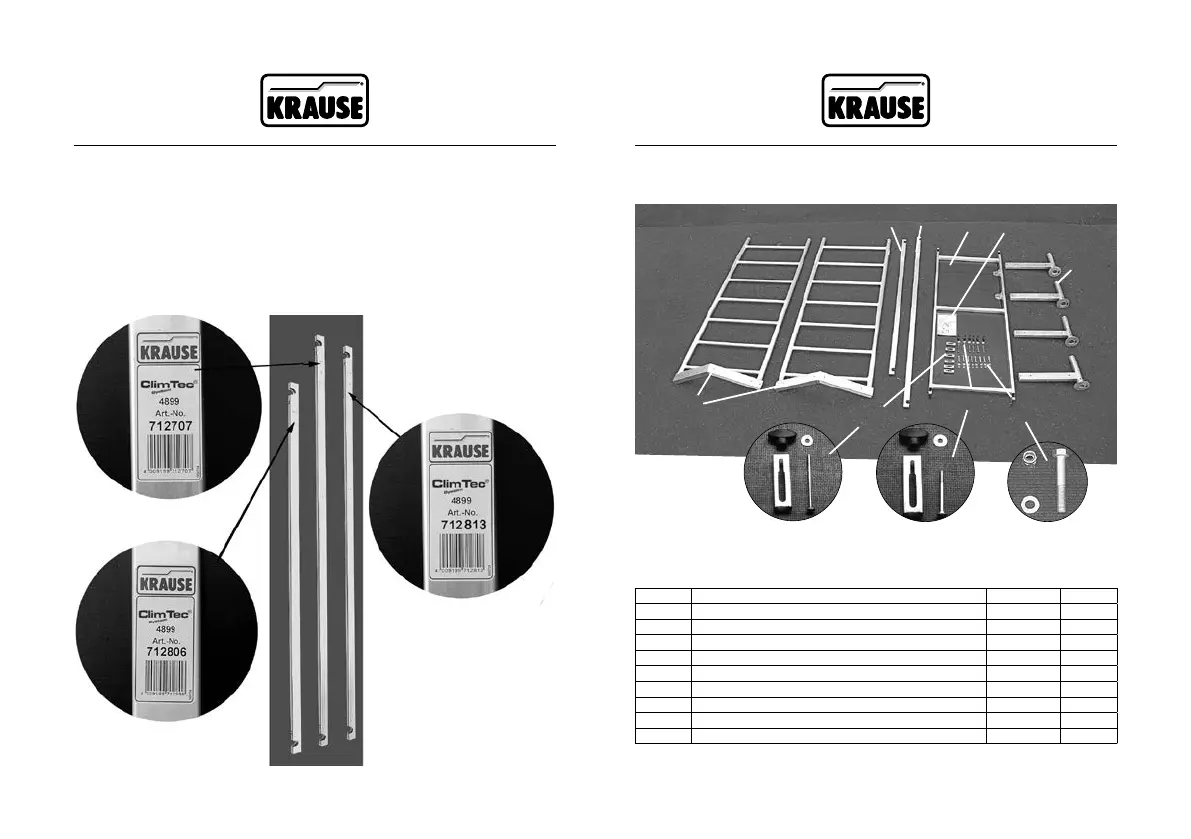

Peligro de confusión
Los travesaños diagonales y de barandillas poseen la misma forma constructiva
y dieren sólo en la longitud.
El travesaño diagonal es con relación al de barandilla aprox. 30 cm más largo.
Para una identicación unívoca, observe por favor el número de artículo sobre
las placas de características.
Diagonal, aprox. 1,89 m
Art. nº. 712707
Diagonal de barandilla,
aprox. 1,77 m
Art. nº. 712813
Travesaño de barandilla,
aprox. 1,59 m
Art. nº. 712806
4.2 Montaje de andamio básico sin ampliación
Paquete básico (Artículo número 710116 / 600004)
El paquete básico (Artículo número 710116 / 600004) está constituido de los
siguientes elementos:
Pos. Denominación Artículo nº Unid.
1 Bastidor base 715067 2
2
Travesaño de barandilla, aprox. 1,59 m 712806 1
3 Travesaño diagonal, aprox. 1,89 m 712707 1
4 Plataforma de revestimiento 711007 1
5 Instrucciones de montaje 560705 1
6 Travesaño de empuje 714008 4
7 Juego de tornillos para travesaño M8 x 50 mm 718891 8
8 Juego de seguridad M5 x 65 mm 718860 4
9 Juego de seguridad M5 x 85 mm 718877 2
Andamio básico
x8
x2
x4
1
7
2
4
3
5
8
9
6
