KRAUSE ClimTec - 5 Démontage de L´échafaudage; 6 Caractéristiques Techniques

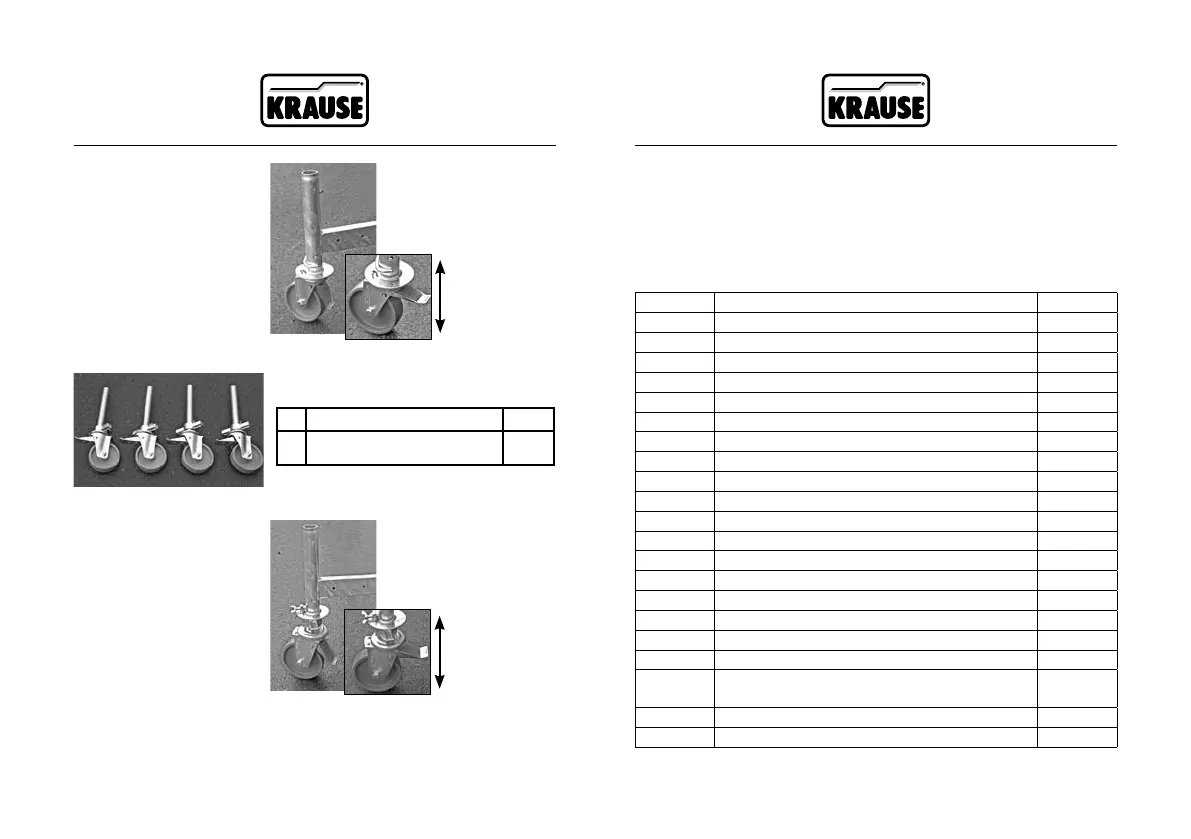

Montage des roulettes
Avant de monter l´échafaudage,
introduisez les roulettes par le
bas dans le tube de guidage
des traverses. Sécurisez les
raccords avec les crochets.
CONSIGNES DE SECURITE
Assurez-vous que les fareins
des roulettes sont bien bloqués,
hormis lors du déplacement
de l´échafaudage.
Levier de frein en
haut = sans freins
Levier de frein en
bas = freins
Le jeu de roues réglable en hauteur, numéro
d‘article 914309, comprend les pièces suivantes:
Pos Description Quantité
1
Roulette, Ø150 mm, réglage
en hauteur
4
Levier de frein en
haut = sans freins
Levier de frein en
bas = freins
Montage des roulettes
Retirez les vis à oreilles des
pattesdexation.Puis,avantde
monter l échafaudage, introdu-
isez les roulettes par le dessous
dans les tubes de guidage des
traverses de manière à ce que
lespattesdexationdépassent
des logements des patins. Res-
serrez à fond les vis à oreilles
pour bloquer les roulettes.
CONSIGNES DE SECURITE
Assurez-vous que les fareins
des roulettes sont bien bloqués,
hormis lors du déplacement
de l´échafaudage.
377 378
5. Démontage de l´échafaudage
Démonter tous les échafaudages en procédant dans l´ordre inverse de la
description du montage.
6. Caractéristiques techniques
Numéros d´article et poids des éléments
N° d article Désignation Poids
714305 Kit de stabilisation env. 1,40 kg
714008 Traverse env. 2,00 kg
712806 Garde-corps, env. 1,59 m env. 0,80 kg
712707 Diagonale, env. 1,89 m env. 1,00 kg
712813
Diagonale pour garde-corps, env. 1,77 m env. 0,90 kg
715067 Cadre de base env. 5,60 kg
711007 Plate-forme de travail env. 9,40 kg
713001 Plinthe longitudinale env. 1,40 kg
713506 Plinthe latérale env. 0,60 kg
715012 Cadre vertical 2,0 m env. 4,20 kg
715029 Cadre vertical 1,0 m env. 2,20 kg
718860 Kit de sécurité M5 x 65 mm env. 0,05 kg
718877 Kit de sécurité M5 x 85 mm env. 0,06 kg
718891 Kit de vis, en 3 pièces, vis hexagonale M8 x 50 env. 0,03 kg
714411
Crochet env. 0,06 kg
714107 Roulette Ø 125 mm env. 1,40 kg
714169 Jeu de roues, 4 roulettes Ø 125 mm et 4 crochets env. 6,00 kg
914101 Roulettes Ø 150 mm, réglage en hauteur de 115 mm env. 3,40 kg
914309
Jeu de roues, 4 roulettes Ø 150 mm, réglage en
hauteur de 115 mm
env. 14,0 kg
704306 Poids stabilisateur env. 10,0 kg
714039 pieds stabilisateur env. 7,20 kg
