KRAUSE ClimTec - Wandabstützung; Sonderzubehör Fahrrollensatz, Fahrrollensatz Höhenverstellbar

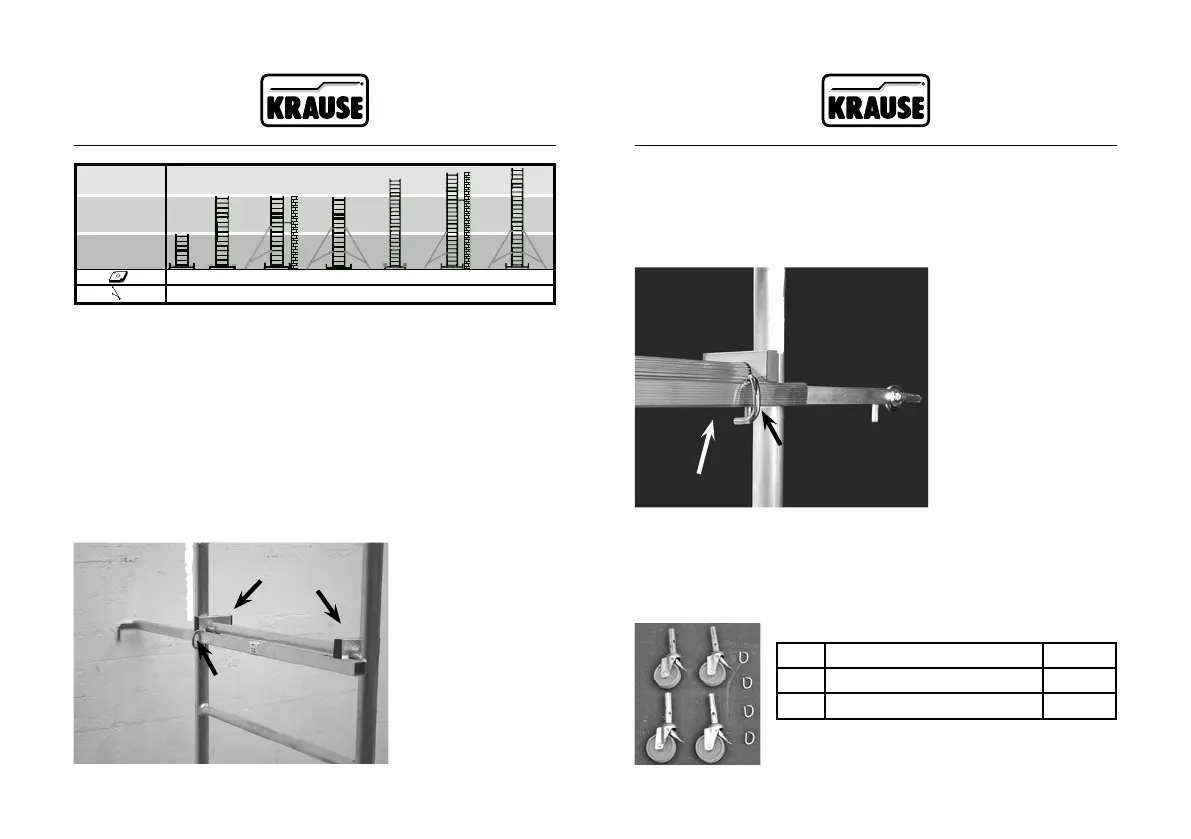

Montieren Sie das
Stabilisierungsset an der
Sprosse unterhalb der
obersten Belagbühne.
Sichern Sie den Halter mit
den Sicherungssets.
Arretieren Sie das
Schiebeteil des
Stabilisierungssets
mit einem Fallstecker.
Fallstecker
M 5
x
65 mm
Hängen Sie das
Stabilisierungsset in die
Ringschraube an der Wand
ein. Montieren Sie das
Stabilisierungsset an der
Sprosse unterhalb der
obersten Belagbühne.
Sichern Sie den Halter
mittels der Sicherungssets.
Arretieren Sie das Schiebe-
teil des Stabilisierungssets
mit einem Fallstecker.
Fallstecker
M 5
x
65 mm
D
C
Grundgerüst
1. Aufstockung
2. Aufstockung
0 8 0 0 20 0 0
0 0 2 4 0 2 4
Die Ballastierungstabelle gibt an, wieviele Ballastgewichte oder Ausleger für frei-
stehende Gerüste mit ausgeschobener Traverse je nach Gerüsthöhe oder Aufbau-
variante benötigt werden. Wird die Traverse nicht ausgeschoben, werden für das
Grundgerüst 4 Ballastgewichte und für das Grundgerüst mit erster Aufstockung
20 Ballastgewichte benötigt. Das Grundgerüst mit erster und zweiter Aufstockung
darf mit eingeschobener Traverse nicht aufgebaut werden.
4.7 Wandabstützung
Bei der Verwendung als Wandgerüst ist es möglich das Gerüst mit Hilfe des
Stabilisierungssets gegen die Wand abzustützen. Das Stabilisierungsset
verhindern ein Kippen des Gerüstes gegen die Wand. Bei Verwendung des
Stabilisierungssets ist darauf zu achten, dass dieses immer unterhalb der
obersten Arbeitsbühne angebracht wird.
Das Gerüst kann bei Bedarf zusätzlich an der Wand mit dem Stabilisierungsset
befestigt werden. Dies dient der weiteren Stabilisierung des Gerüstes, ersetzt aber
nicht die vorgeschriebenen Ballastgewichte bzw. Ausleger (siehe Seite 33). Für
diesen Anwendungsfall, der Verankerung in der Wand, sind Ringschrauben mit
einen Durchmesser von 12 mm zu verwenden. Die Dübel richten sich nach der
Beschaffenheit des Untergrundes.
33
34
4.8 Sonderzubehör Fahrrollensatz,
Fahrrollensatz höhenverstellbar
Mit dem Zubehör „Fahrrollensatz“ (Artikel Nr. 714169) oder „Fahrrollensatz
höhenverstellbar“ (Artikel Nr. 914309) kann das Fahrgerüst ergänzt werden.
Pos Beschreibung Menge
1 Fahrrolle, Ø125 mm 4
2 Fallstecker 4
Der Fahrrollensatz, Art. Nr. 714169, besteht aus folgenden Teilen:
