KRAUSE ClimTec - 5 Demontage Van de Steiger; 6 Technische Specificaties

5. Demontage van de steiger
Alle steigers moeten in de omgekeerde volgorde van de desbetreffende monta-
gebeschrijving worden afgebroken.
Art.nr. Naam Gewicht
714305 Stabilisatie ca. 1,40 kg
714008 Schuifpoot ca. 2,00 kg
712806 Leuningschoor, ca. 1,59 m ca. 0,80 kg
712707 Diagonale schoor, ca. 1,89 m ca. 1,00 kg
712813 Diagonale leuningschoor, ca. 1,77 m ca. 0,90 kg
715067 Basisframe ca. 5,60 kg
711007 Werkplatform ca. 9,40 kg
713001 Kantplank lang ca. 1,40 kg
713506 Kantplank kort ca. 0,60 kg
715012 Verticaal frame 2,0 m ca. 4,20 kg
715029 Verticaal frame 1,0 m ca. 2,20 kg
718860 Borgset M5 x 65 mm ca. 0,05 kg
718877 Borgset M5 x 85 mm ca. 0,06 kg
718891
Schroevenset, 3-delige zeskantschroef [inbusschroef]
M8 x 50
ca. 0,03 kg
714411
Borgpen ca. 0,06 kg
714107 Zwenkwiel Ø 125 mm ca. 1,40 kg
714169 Set zwenkwielen 4 wielen Ø 125 mm en 4 borgpennen ca. 6,00 kg
914101 Zwenkwiel Ø 150 mm, 115 mm in hoogte verstelbaar ca. 3,40 kg
914309
Set zwenkwielen 4 wielen Ø 150 mm, 115 mm in hoogte
verstelbaar
ca. 14,0 kg
704306 Ballastgewicht ca. 10,0 kg
714039 Stabilisator ca. 7,20 kg
6. Technische specicaties
Artikelnummers en gewichten van de onderdelen

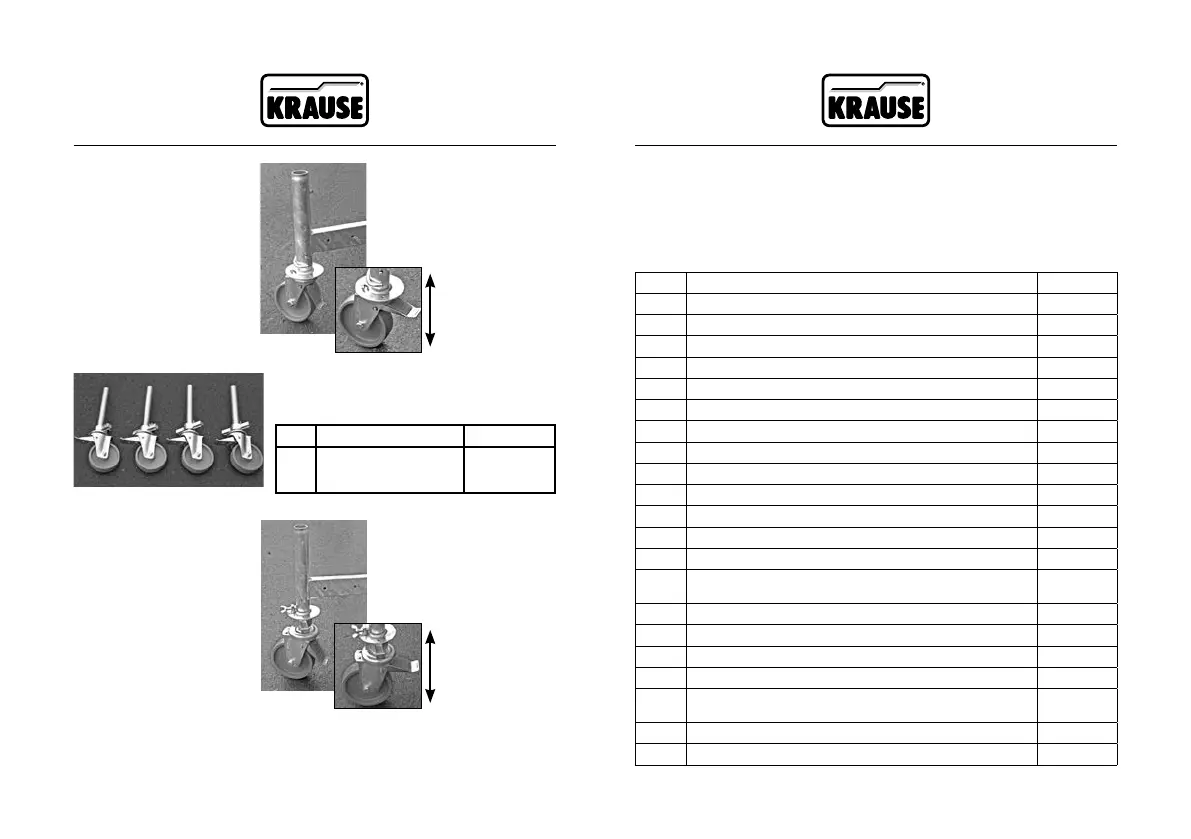

Montage van de zwenk-
wielen
Steek de zwenkwielen, voor-
dat u de steiger opbouwt, van
onderaf in de geleidingspijp
van de poten.
Borg de verbindingen met de
borgpennen.
VEILIGHEIDSINSTRUC-
TIES
Zorg ervoor dat de remmen
van de zwenkwielen – behal-
ve bij het verplaatsen van de
steiger – worden vastgezet.
Remhendel naar
boven = ongeremd
Remhendel naar
benden = geremd
De set in hoogte verstelbare zwenkwielen
(art.nr. 914309), bestaat uit de volgende
onderdelen:
Pos. Beschrijving Hoeveelheid
1
Zwenkwiel, Ø150 mm,
in hoogte verstelbaar
4
VEILIGHEIDSINSTRUC-
TIES
Zorg ervoor dat de remmen
van de zwenkwielen – behal-
ve bij het verplaatsen van de
steiger – worden vastgezet.
Remhendel naar
boven = ongeremd
Remhendel naar
benden = geremd
Montage van de
zwenkwielen
Verwijder de vleugelmoeren
uit de bevestigingslippen.
Steek de zwenkwielen
daarna, voordat u de steiger
opbouwt, van onderaf in
de geleidingspijp van de
poten, zodanig dat de
bevestigingslippen door de
uitsparingen van de voetpla-
ten komen. Om de wielen te
vast te zetten, schroeft u de
vleugelmoeren nu weer vast.
415 416
