KRAUSE ClimTec - Appui de Façade

4.8 Accessoires spéciaux: jeu de roues, jeu de roues réglables en
hauteur
Les accessoires « jeu de roues » (article n° 714169) ou « jeu de roues réglable en
hauteur » (article n° 914309) viennent compléter l´échafaudage roulant.
Pos Description Quantité
1 Roulette, Ø125 mm 4
2 Crochet 4
D
C
Echafaudage
de base
1
ère
rehausse
2
ème
rehausse
0 8 0 0 20 0 0
0 0 2 4 0 2 4
Le tableau de stabilisation indique le nombre de poids stabilisateurs ou de pieds stabili-
sateurs obligatoires pour les échafaudages sans appui, traverse allongée, selon la
hauteur d échafaudage et sa variante.
4 poids stabilisateurs sont requis pour un échafaudage de base et 20 poids pour
l´échafaudage de base avec première rehausse lorsque la transverse est rentrée.
L´échafaudage de base avec première et deuxième rehausse ne doit pas être
assemblé traverse rentrée.

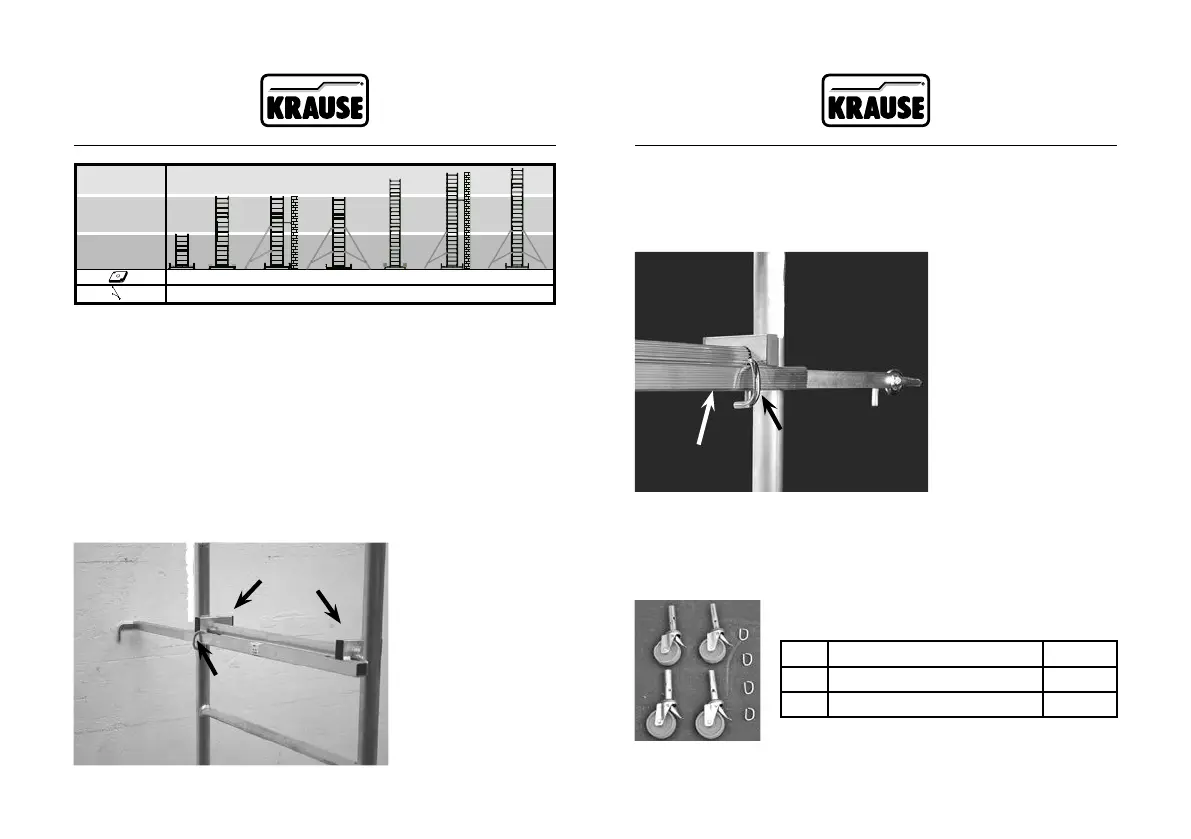

4.7 Appui de façade
Quandl‘échafaudageestutilisécommeéchafaudagemural,ilestpossiblede
l‘étayercontrelemuràl‘aidedekitsdestabilisation.Leskitsdestabilisation
empêchentl‘échafaudagedebasculercontrelemur.Enutilisantleskitsdestabili-
sation, il faut veiller à les poser au-dessous de la plate-forme de travail supérieure.
Monter le kit de
stabilisation sur la barre
au-dessous de la plate-
forme de travail la plus
haute.
Assurer le kit de
stabilisationàl‘aide
des kits de sécurisation.
Arrêter la pièce coulis-
sante du kit de stabilisati-
onàl‘aided‘uncrochet.
Accrocher le kit de stabi-
lisation dans le boulon à
œilxéeaumur.Monter
le kit de stabilisation sur
la barre au-dessous de la
plate-forme de travail la
plus haute.
Assurer le kit de stabili-
sationàl‘aidedukitde
sécurisation.
Arrêter la pièce coulissante
du kit de stabilisation à
l‘aided‘uncrochet.
Fallstecker
M 5
x
65 mm
Sibesoin,l‘échafaudagepeutaussiêtrexéaumuràl‘aidedukitdestabilisation.
Il assure une stabilisation supplémentaire de l´échafaudage, mais ne remplace
pas les poids stabilisateurs obligatoires ou les consoles (voir page 375). Pour ce
cas d´ancrage dans le mur, utiliser des pitons à vis d´un diamètre de 12 mm. Les
chevilles dépendent de la nature du support.
Crochet
M 5
x
65 mm
Le jeu de roues, numéro d´article 714169,
comprend les pièces suivantes:
375 376
