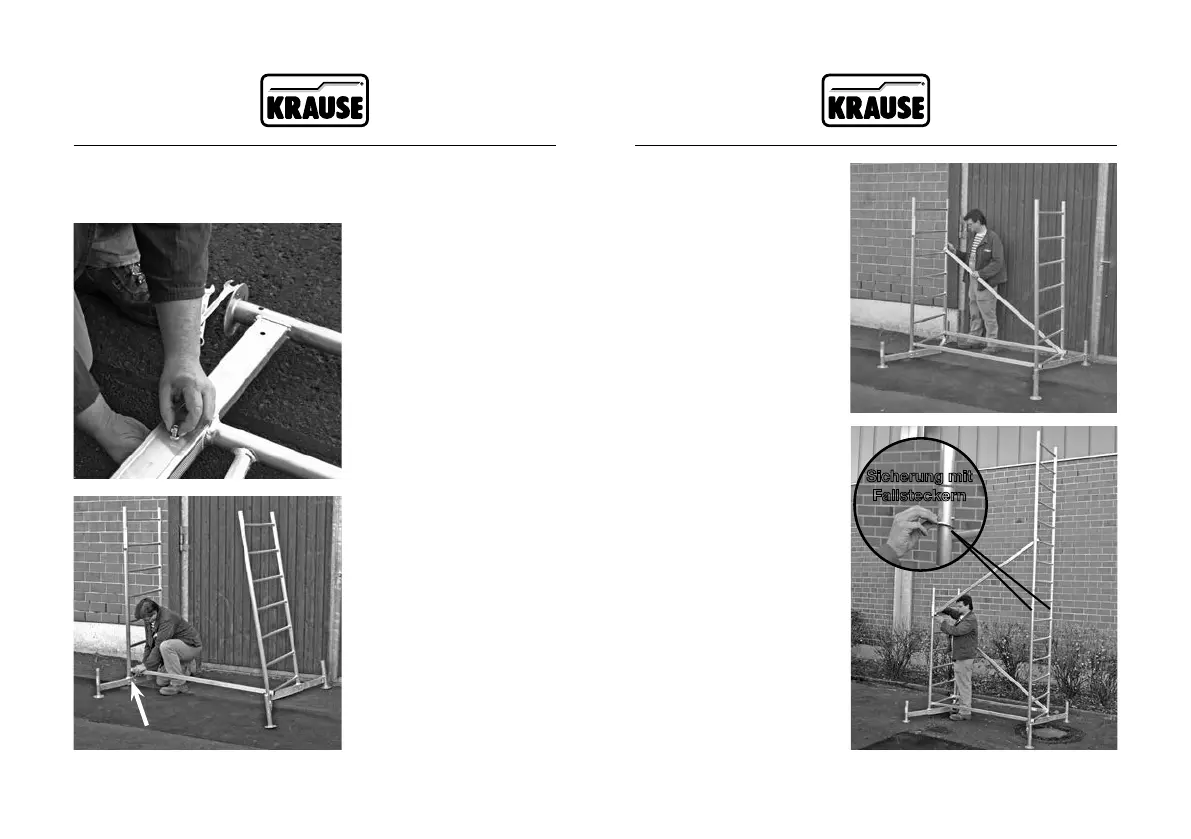

Montageschritte zum Aufbau des Grundgerüstes
mit erster Aufstockung
Schritt 1
Führen Sie die Traversen in die
Grundrahmen ein und sichern
Sie die Traversen mit je 2
Schraubensätzen (718891).
Der max. Ausschub der
Traverse beträgt ca. 350 mm.
Schritt 2
Verbinden Sie die beiden
Grundrahmen mit 2
Geländerstreben.
Grundgerüst mit erster Aufstockung
Grundgerüst mit erster Aufstockung
M 5 x 65 mm
Sicherung mit
Fallsteckern
Schritt 4
Stecken Sie den Vertikalrahmen
(2,0x0,65 m) auf den Grund-
rahmen und sichern Sie die
Steckverbindung mit Fall-
steckern.
Verbinden Sie den Grundrahmen
mit der Diagonalstrebe von der
sechsten Sprosse auf die zehnte
Sprosse der gegenübeliegenden
Seite.
Sichern Sie die Diagonalstreben
mit den Sicherungssets.
Schritt 3
Verbinden Sie die beiden
Grundrahmen mit der
Diagonalstrebe von der
untersten Sprosse auf der
einen Seite, zur fünften
Sprosse auf der anderen
Seite.
17 18
