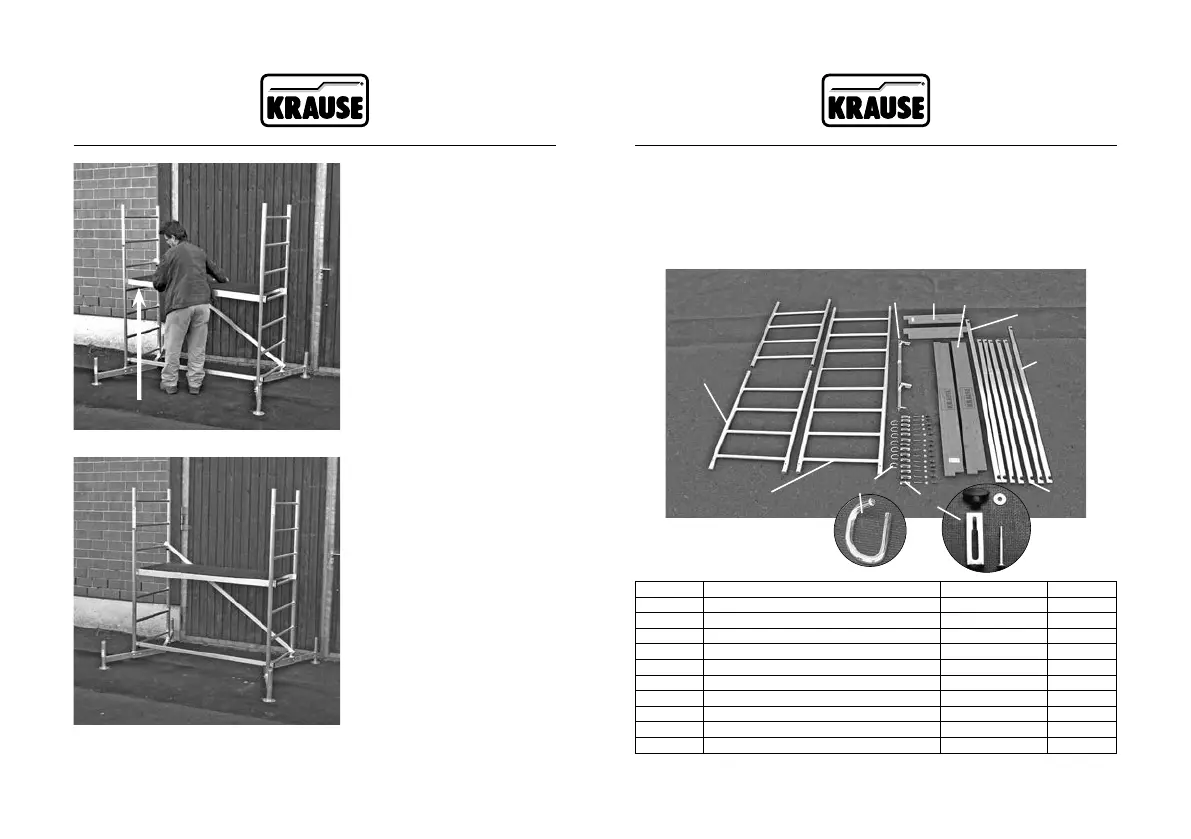

Die Abbildung zeigt das fertig
montierte Grundgerüst.
Die Belagbühne darf bei diesem
Paket die maximale Höhe von
1 m nicht überschreiten.
M 5 x 85 mm
Grundgerüst
Schritt 4
Hängen Sie die Belagbühne
in die vierte Sprosse ein.
Sichern Sie die Belagbühne
mit den Sicherungssets.
Grundgerüst
4.3 Grundgerüst mit erster Aufstockung
Für ein Gerüst mit erster Aufstockung werden die Teile aus dem vorhergehend
beschriebenen Grundgerüst (Artikel Nummer 710116 / 600004) und zusätzlich die
Teile für die Aufstockung (Artikel Nummer 710130 / 600011) benötigt. Das Paket
für die 1. Aufstockung (Artikel Nummer 710130 / 600011) besteht aus folgenden
Teilen:
x7
x16
Pos. Bezeichnung Artikel-Nr. Stück
1 Vertikalrahmen 2,00 x 0,65 m 715012 1
2 Vertikalrahmen 1,00 x 0,65 m 715029 2
3 Stabilisierungsset 714305 1
4 Querbord 713506 2
5 Längsbord 713001 2
6 Diagonalstrebe, ca. 1,89 m 712707 1
7
Geländerdiagonale ca.
1,77 m 712813 1
8 Geländerstrebe, ca. 1,59 m 712806 5
9 Sicherungsset M5 x 65 mm 718860 16
10 Fallstecker, Ø 8 mm 714411 7
x7 x16
1
7
6
2
4
3
5
9
10
8
15 16
