KRAUSE ClimTec - 5 Desmontaje del Andamio; 6 Datos Técnico

302301
5. Desmontaje del andamio
Todos los andamios se desmontan en el orden inverso a la correspondiente
descripción de montaje.
Artículo nº Denominación Peso
714305 Juego de estabilización aprox. 1,40 kg
714008 Travesaño de empuje aprox. 2,00 kg
712806 Travesaño de barandilla, aprox. 1,59 m aprox. 0,80 kg
712707 Travesaño diagonal, aprox. 1,89 m aprox. 1,00 kg
712813 Diagonal de barandilla, aprox. 1,77 m aprox. 0,90 kg
715067 Bastidor base aprox. 5,60 kg
711007 Plataforma de revestimiento aprox. 9,40 kg
713001 Borde longitudinal aprox. 1,40 kg
713506 Borde transversal aprox. 0,60 kg
715012 Bastidor vertical 2,0 m aprox. 4,20 kg
715029 Bastidor vertical 1,0 m aprox. 2,20 kg
718860 Juego de seguridad M5 x 65 mm aprox. 0,05 kg
718877 Juego de seguridad M5 x 85 mm aprox. 0,06 kg
718891
Juego de tornillos, 3 elementos tornillo hexagonal
M8 x 50
aprox. 0,03 kg
714411 Enchufe de caída aprox. 0,06 kg
714107 Rueda de traslación Ø125 mm aprox. 1,40 kg
714169
Juego de ruedas de traslación 4 ruedas
Ø 125 mm y 4 enchufes de caída
aprox. 6,00 kg
914101
Rueda de traslación Ø 150 mm, 115 mm regulable
en altura
aprox. 3,40 kg
914309
Rueda de traslación 4 ruedas Ø 150 mm, 115 mm
regulables en altura
aprox. 14,0 kg
704306 Peso de lastre aprox. 10,0 kg
714039 Saliente aprox. 7,20 kg
6. Datos técnicos
Número de artículo y pesos de los componentes

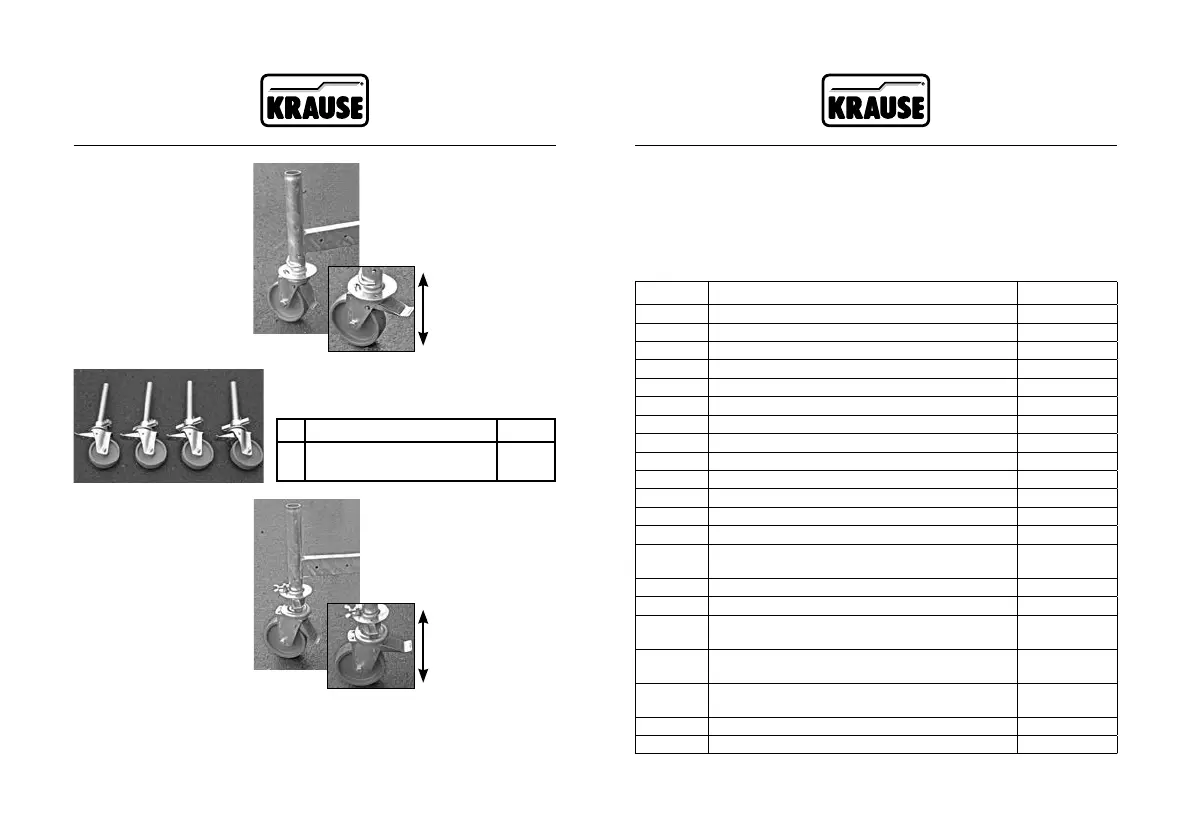

Montaje ruedas de
traslación
Introduzca las ruedas de
traslación, antes de montar
el andamio, desde abajo
en el tubo de guía de los
travesaños.
Asegure las uniones con
enchufes de caída.
INDICACIÓN DE SEGU-
RIDAD
Asegúrese, que los frenos
de las ruedas de traslación
-excepto durante el traslado
del andamio - estén jadas.
Palanca de freno
arriba = sin freno
Palanca de freno
abajo = frenado
El juego de ruedas de traslación regulables en
altura, Art.nº 914309, está constituido de los
siguientes elementos:
Pos Descripción Cantidad
1
Rueda de traslación Ø150 mm,
regulable en altura
4
INDICACIÓN DE SEGU-
RIDAD
Asegúrese, que los frenos
de las ruedas de traslación
-excepto durante el traslado
del andamio - estén jadas.
Palanca de freno
arriba = sin freno
Palanca de freno
abajo = frenado
Montaje ruedas de
traslación
Retire los tornillos de
mariposa de las pletinas
de jación. A continuación
introduzca las ruedas de
traslación, antes que monte
el andamio, desde abajo
en los tubos de guía de los
travesaños, de tal manera
que las pletinas de jación
sobresalgan por los recor-
tes de las placas de pié.
Para el aseguramiento de
las ruedas de rodadura en-
rosque ahora nuevamente
los tornillos de mariposa.
