Montageschritte zum Aufbau des Grundgerüstes

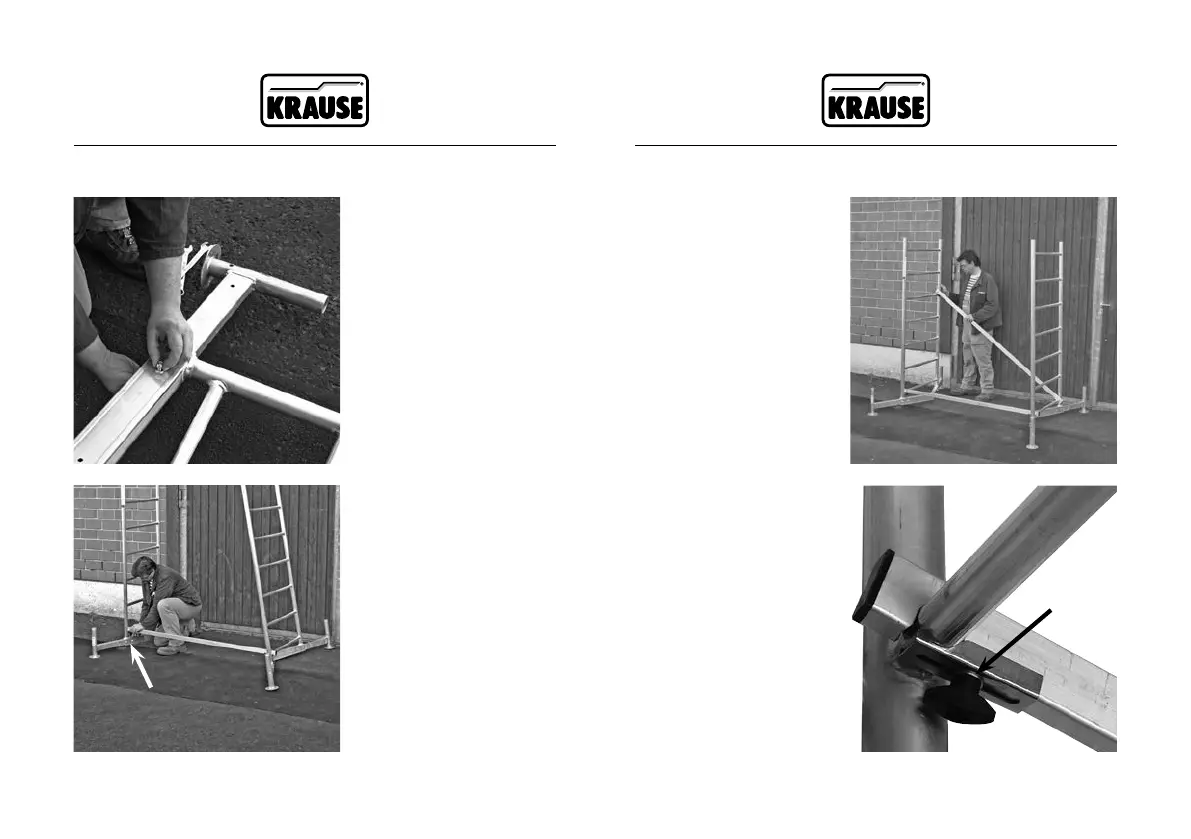

Schritt 1
Führen Sie die Traversen in die
Grundrahmen ein und sichern
Sie die Traversen mit je 2
Schraubensätzen M8 x 50 mm.
Der max. Ausschub der
Traverse beträgt ca. 350 mm.
Schritt 2
Verbinden Sie die beiden
Grundrahmen mit der
Geländerstrebe.
M 5 x 65 mm
Grundgerüst
Schritt 3
Verbinden Sie die beiden
Grundrahmen mit der
Diagonalstrebe von der
untersten Sprosse auf der
einen Seite, zur fünften
Sprosse auf der anderen
Seite.
WICHTIG:
Achten Sie darauf, dass die
Streben jeweils fest, durch
Anbringen des Sicherungs-
sets wie abgebildet und
Festdrehen der Flügel-
mutter, mit den Sprossen
verbunden sind.
Sichern Sie unbedingt die
Geländer- und Diagonalstre-
ben sowie die Belagbühne
mit den Sicherungssets!
M 5 x 65 mm
Grundgerüst
