Montageschritte zum Aufbau des Grundgerüstes
mit erster und zweiter Aufstockung

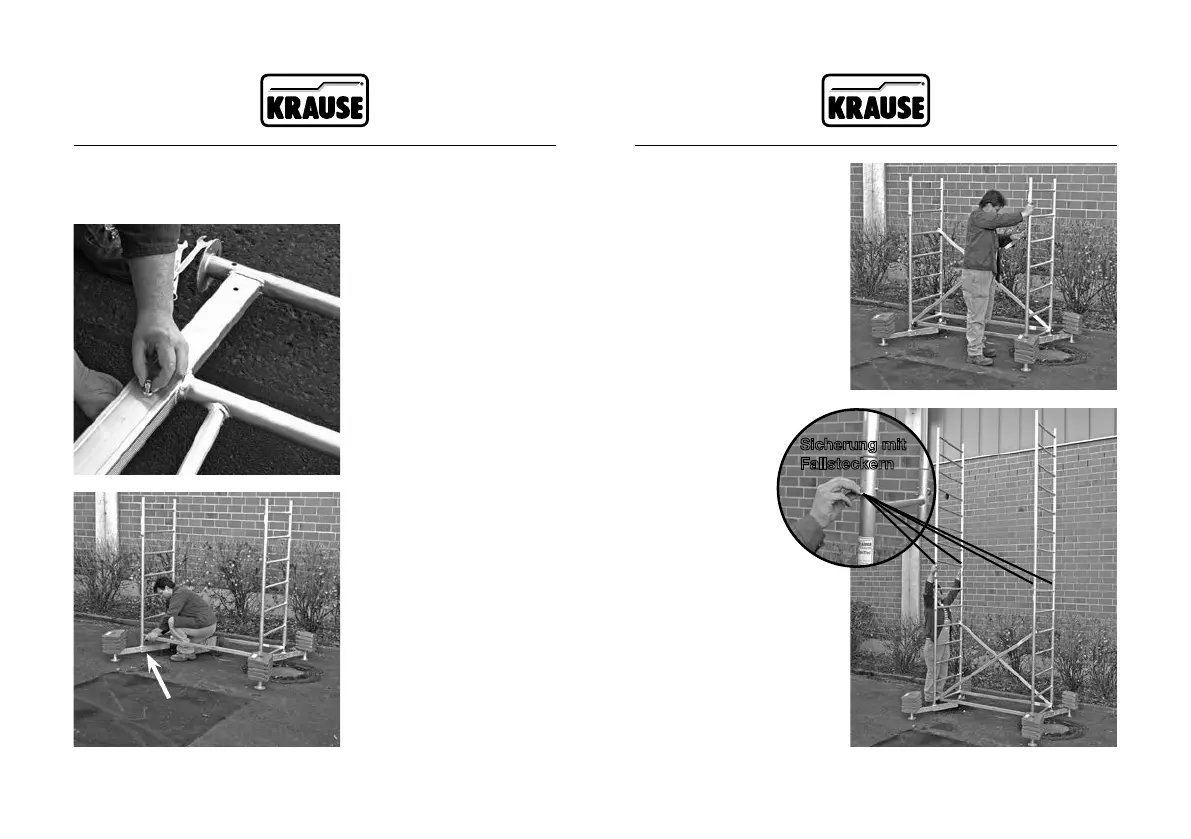

Schritt 1
Führen Sie die Traversen in die
Grundrahmen ein und sichern
Sie die Traversen mit je 2
Schraubensätzen. Der max.
Ausschub der Traverse beträgt
ca. 350 mm.
Schritt 2
Verbinden Sie die beiden Grund-
rahmen mit 2 Geländerstreben.
Sichern Sie die Geländerstreben
mit den Sicherungssets.
Hinweis:
In der Abbildung ist das Gerüst
mit Ballastgewichten gesi-
chert. Diese Gewichte sind bei
freistehenden Gerüsten für einen
sicheren Stand notwendig!
Beachten Sie die Ballastierung-
sangaben auf Seite 31!
M 5 x 65 mm
Grundgerüst mit erster und zweiter Aufstockung
25
Schritt 3
Verbinden Sie die beiden
Grundrahmen über Kreuz mit
zwei Diagonalstreben von der
ersten Sprosse auf der einen
Seite zur fünften Sprosse auf
der gegenüberliegenden Seite.
Schritt 4
Stecken Sie die beiden
Vertkalrahmen
2,0 x 0,65 m auf
die Grundrahmen.
Sichern Sie die
Steckverbindung mit
den Fallsteckern.
Sicherung mit
Fallsteckern
Grundgerüst mit erster und zweiter Aufstockung
26
