Panel frontal Serie L200
9
SP

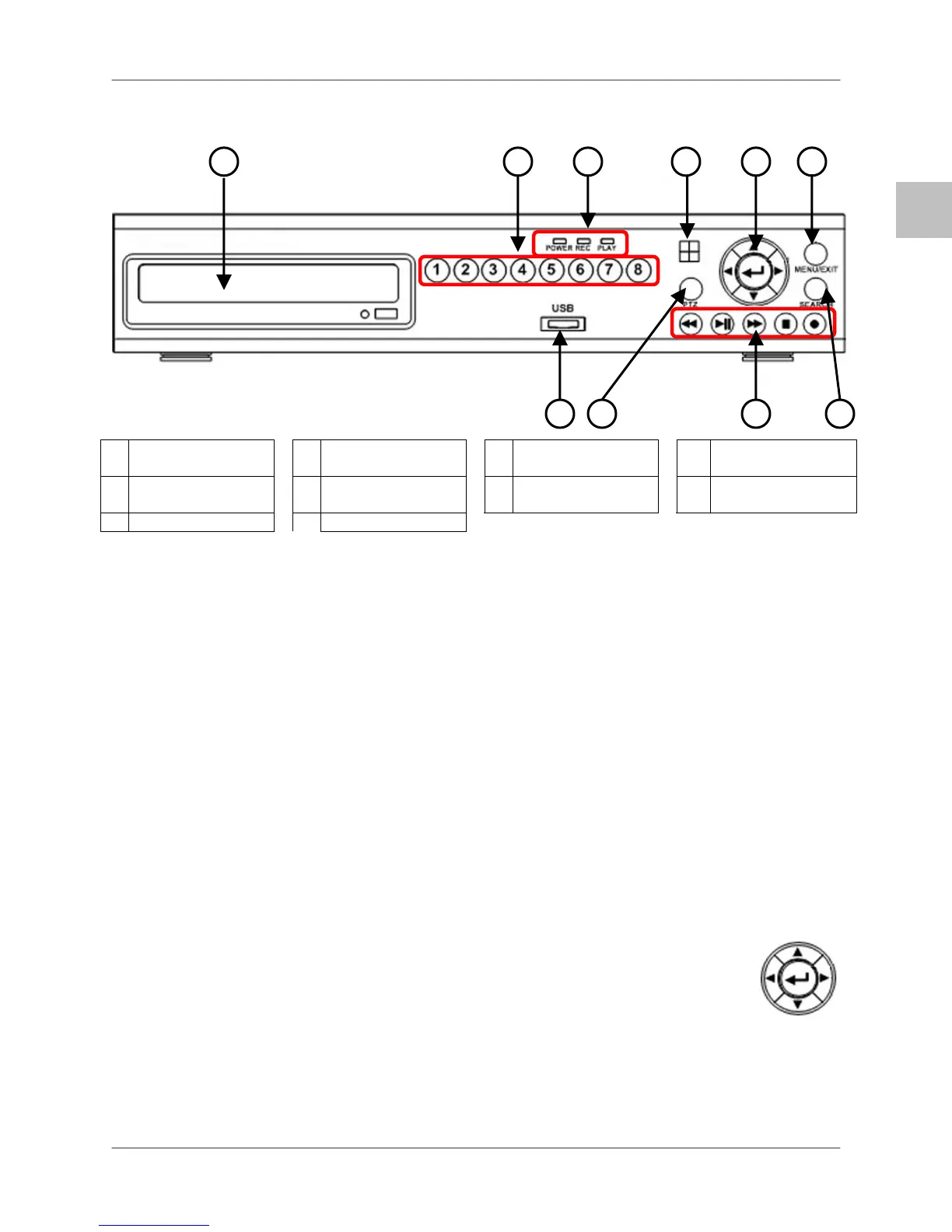

Panel frontal Serie L200
123 4 5
78 9 10
6
1. DISCO CD/DVD-RW - *OPCIONAL: El disco DVD-RW es opcional dependiendo del modelo.
2. DESPLIEGUE DE CANALES – Los botones de los canales desplegarán los canales:
• Canales 1~4 (serie L204) – Presione los botones de 1~4 para mostrar el canal
seleccionado en modo de pantalla completa.
• Canales 1~8 (Serie L208) – Presione los botones 1~8 para mostrar el canal
seleccionado en modo de pantalla completa.
• Botón de Canal 1 (Series L204 / L208) – Presione el botón de 1 canal una vez para
mostrar el canal 1, y presiónelo la segunda vez para mostrar los canales 1~4 en el
modo CUÁDRUPLE.
• Botón de canal 5 (Serie L208) – Presione el botón de canal 5 una vez para mostrar el
canal 1, y presiónelo la segunda vez para mostrar los canales 5~8 en el modo
CUÁDRUPLE.
•
3. LED DE ALIMENTACION /GRABACION / REPRODUCCION –
• LED DE ALIMENTACION – El LED de alimentación color NARANJA indica que la
unidad esta encendida.
• LED GRABACION – El LED ROJO de GRABACION parpadeará , indicando que la
unidad está actualmente grabando.
• LED DE REPRODUCCION – El LED VERDE de REPRODUCCION parpadeará,
indicando que los datos previamente grabados están siendo reproducidos en la unidad.
4. RECEPTOR IR - Recibe la señal desde el control remoto
5. CONTROLES DE NAVEGACION / INTRO –
• Presione los botones de navegación para moverse hacia arriba, abajo,
izquierda , y derecha en el menú principal y los menús de búsqueda.
• Presione el botón INTRO para seleccionar/cambiar los valores en el
menú.
• Presionando el botón de INTRO mientras de despliega el video en vivo
cambiará el modo de vista en pantalla a 8 canales (Serie L208 solamente).
1 CD/DVD-RW* 4 Receptor IR 7 Puerto USB 9 Controles
reproducción
2 Botones de los
canales
5
Control navegación
8 Botón PTZ 10 Botón de
búsqueda
3 Indicadores LED 6
Botón de menú/Salir
