Conectando las cámaras BNC
15
SP
Conectando las cámaras BNC
1. Conecte el cable de extensión de 60ft a la cámara y a la DVR:

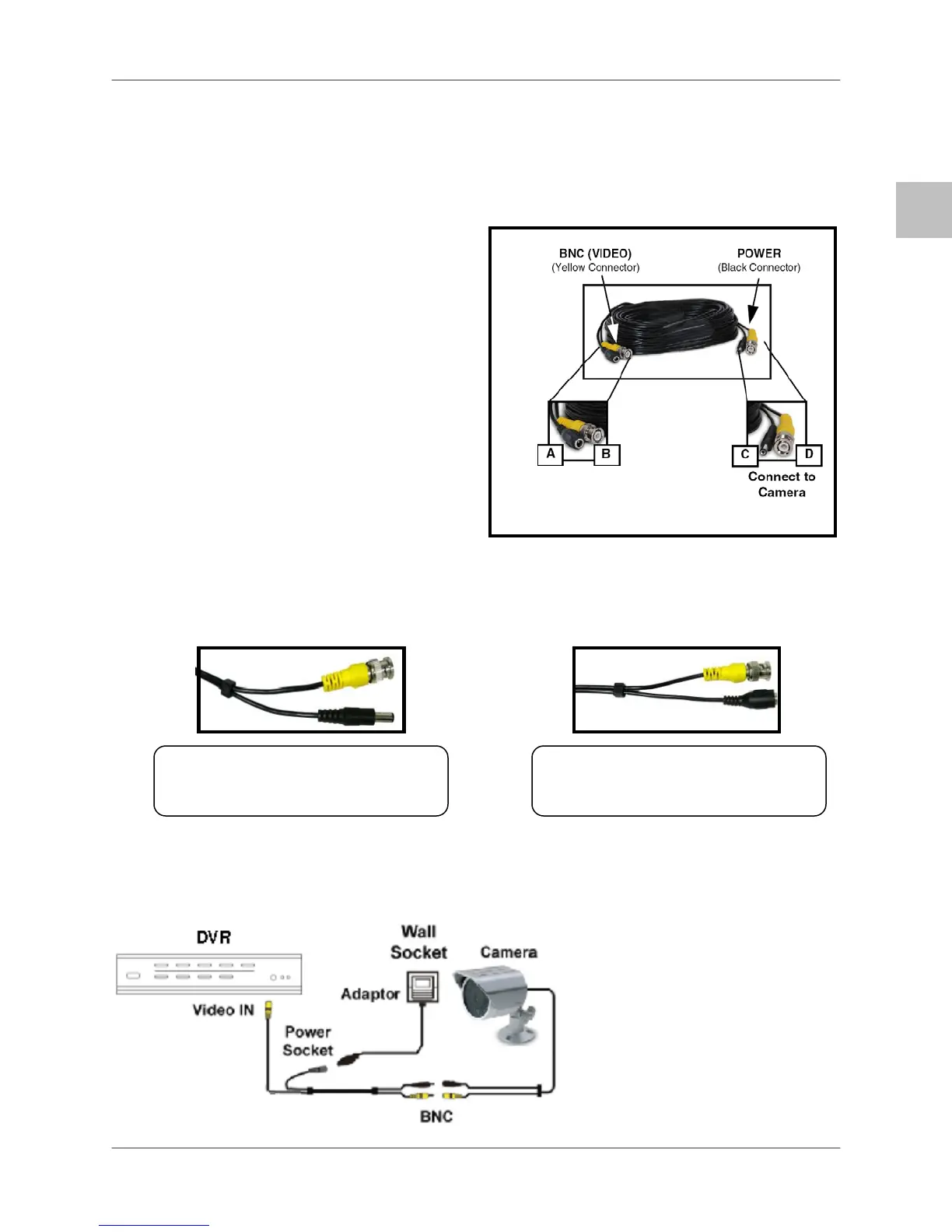

Diagrama de conexión de la cámara
A. Conecte el conector de energía de barril a
un adaptador de alimentación
B. Conecte el conector BNC a un puerto BNC
disponible (CAM 1~4) en la DVR.
C. Conecte el conector macho de alimentación
a la cámara.
D. Conecte el conector BNC a la cámara.
2. Conecte el adaptador de alimentación al
tomacorriente en la pared.
NOTA: Los extremos del cable de extensión no son iguales - un extremo tiene un puerto macho de la
alimentación, y el otro tiene un puerto hembra de la alimentación. Antes de instalar permanentemente
el cable de extensión de la cámara
cerciórese de que el cable se haya orientado entre la cámara y la
unidad correctamente.
Puerto macho de alimentación – El
extremo del puerto de alimentación macho
del cable de extensión se conecta a la
cámara.
Puerto hembra de alimentación – El
extremo del puerto de alimentación hembra
se conecta al cable de extensión al
adaptador de alimentación.
Conecte al DVR y
fuente de
alimentación
