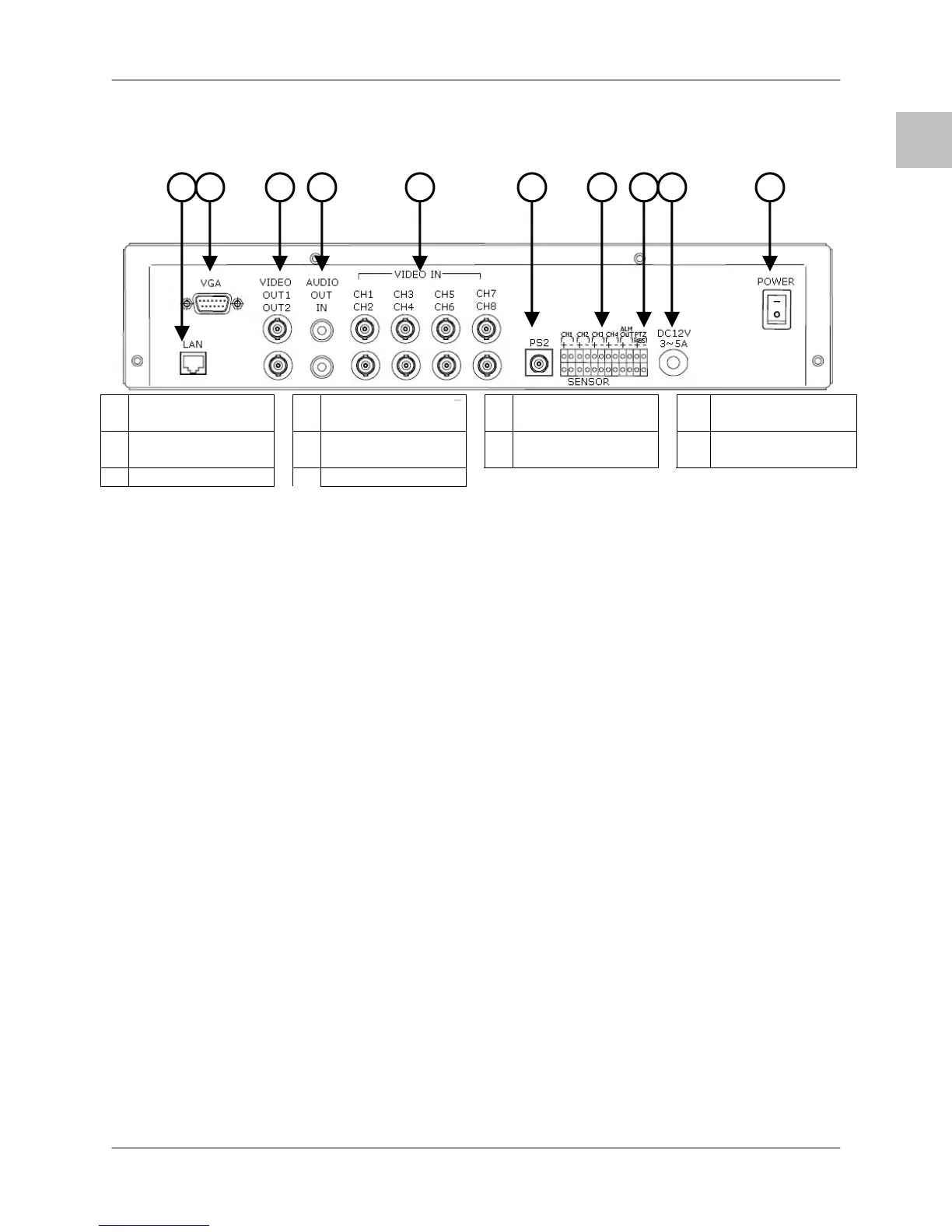

Séries de L200 - Panneau Arrière
1 2 3 4
1. CONNEXION d'ETHERNET - connecte le DVR à un routeur pour la connexion au réseau local et à
l'Internet.
2. SORTIE VIDEO VGA - port de sortie visuel pour relier l'unité à un moniteur d'ordinateur. Reflète
directement les images courant sur écran.
3. SORTIE DE VIDÉO BNC (1& 2) – La sortie vidéo met en communication pour connecter l'unité à
l'entrée vidéo d'une TV ou d'un système d'observation. Reflète directement les images à l'écran
actuelles.
4. PORTS D'ENTREE/SORTIE D'AUDIO RCA- ports de connexion pour l'audio:
SORTIE D'AUDIO - port de sortie d'audio pour connecter l'unité à une TV ou à un système
d'observation.
ENTREE D'AUDIO - connecte un dispositif d'entrée audio tel qu'un microphone pour enregistrer
l'audio sur une chaîne.
5. ENTRÉES DE VIDÉO BNC – Chaîne 1~4 (série L204) - ou Chaîne 1~8 (série L208) entrée
Caméras (employées pour connecter des Caméras au type de connexion de BNC). Les Caméras
avec des connexions de BNC exigent un adaptateur supplémentaire d'alimentation.
6. PS/2 PORT - port de connexion pour un type souris PS/2.
7. TERMINAUX DEFONCTION d'ALARME (ENTRÉE-SORTIE) - ces terminaux sont utilisés pour
relier les dispositifs externes d'alarme tels que des senseurs de mouvement ou des senseurs de
porte/alarme. Référez-vous à l'annexe #7.
8. TERMINAUX DE CAMÉRA RS-485/PTZ - ces terminaux sont utilisés pour contrôler le type de
Caméra PTZ (panoramique/inclinaison/zoom). Référez-vous à l'annexe #6.
9. ALIMENTATION FOURNIE - reliez à l'alimentation de DVR en utilisant le cordon d’alimentation
équipé d'unité. Le câble électrique relie le DVR à une sortie électrique.
10. INTERRUPTEUR - ALLUME ou ETEINT le DVR.
5 6 7 8 9 10
1 Port de réseau
local
4 SORTIE/ENTREE
AUDIO
7 Bloc d'alarme 9 Entrée
d'alimentation
2 Port VGA 5 Entrée Vidéo 8 Bloc de RS-
485/PTZ
10 Commutateur
d'alimentation
3 SORTIE Vidéo 6 Port PS/2 Bloc d'alarme
