Anexo 7: Conexión de una dispositivo de movimiento / alarma
72
SP
Anexo 7: Conexión de una dispositivo de movimiento /
alarma
Los controles de detección de movimiento y alarma son habilitados a través del menú del sistema en la
DVR. Dispositivos tipo censores de movimiento adicionales pueden ser conectados al sistema (censores
de movimiento, puerta, ventana).
Un detector de movimiento o unidad de censor puede ser usado para enviar una señal a la DVR para
que se empiece a ver y grabar con el canal de video concordante (cuando esté habilitado en el menú)
• Ejemplo: Un censor de ventana a sido instalado en la regleta de alarma en el puerto #4. Cuando este
censor es activado, la cámara en el CH4 llega a esta activo (si es habilitado en el menú de la DVR)

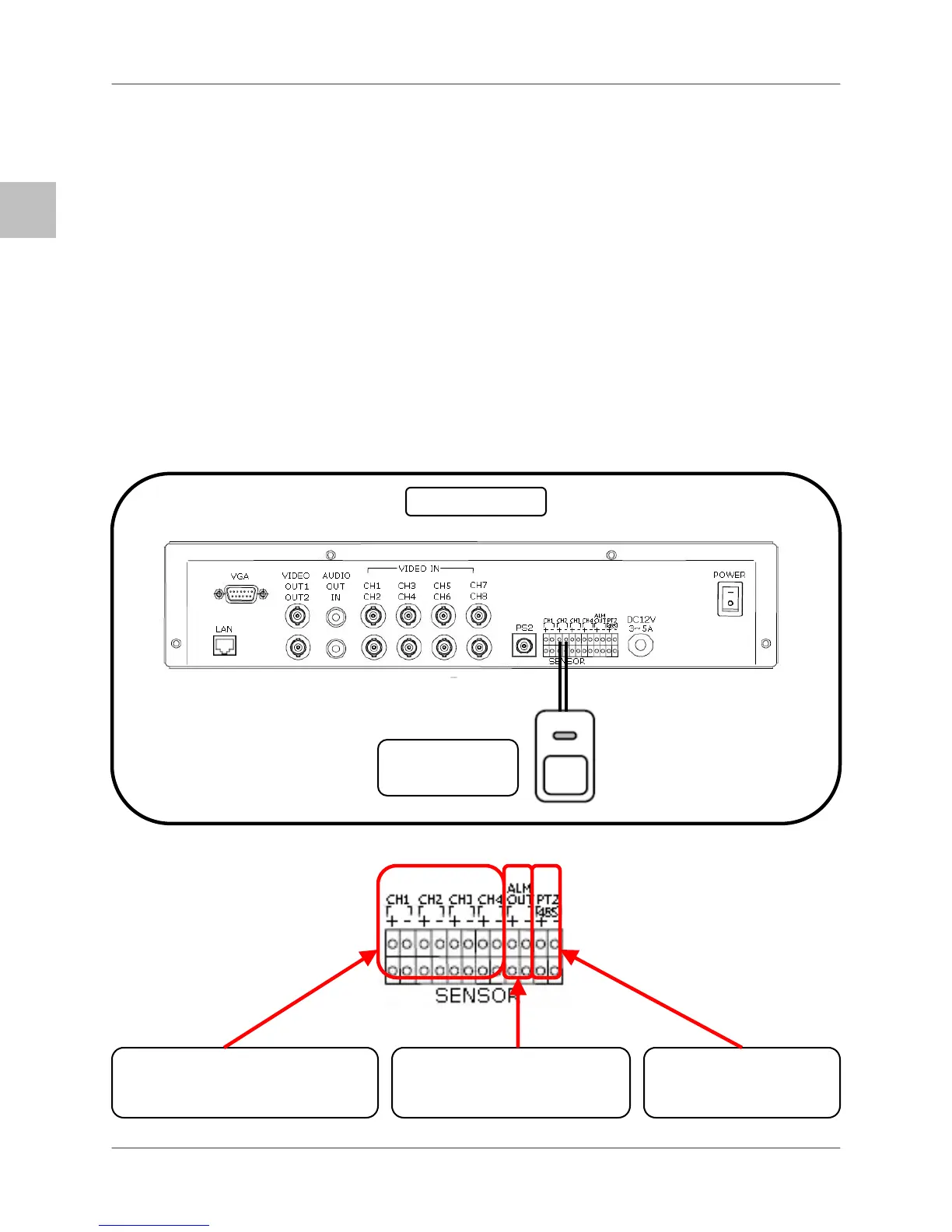

Instalación del censor
1. Conecte el cable de tierra en puerto del número - del canal en la DVR.
2. Conecte el cable de SEÑAL puerto del número + del canal en la DVR.
DVR
CENSOR
(no incluido)
CH1-CH4: Terminales de entrada de
alarma reciben la señal desde un
dispositivo (ej. Puerta o censor de
v
e
n
ta
n
a
.
SALIDA ALARMA: Envía una
señal a otro dispositivo cuando
una entrada de alarma es
detectada.
PTZ RS485: Controla el
PTZ. Ver anexo #7.
