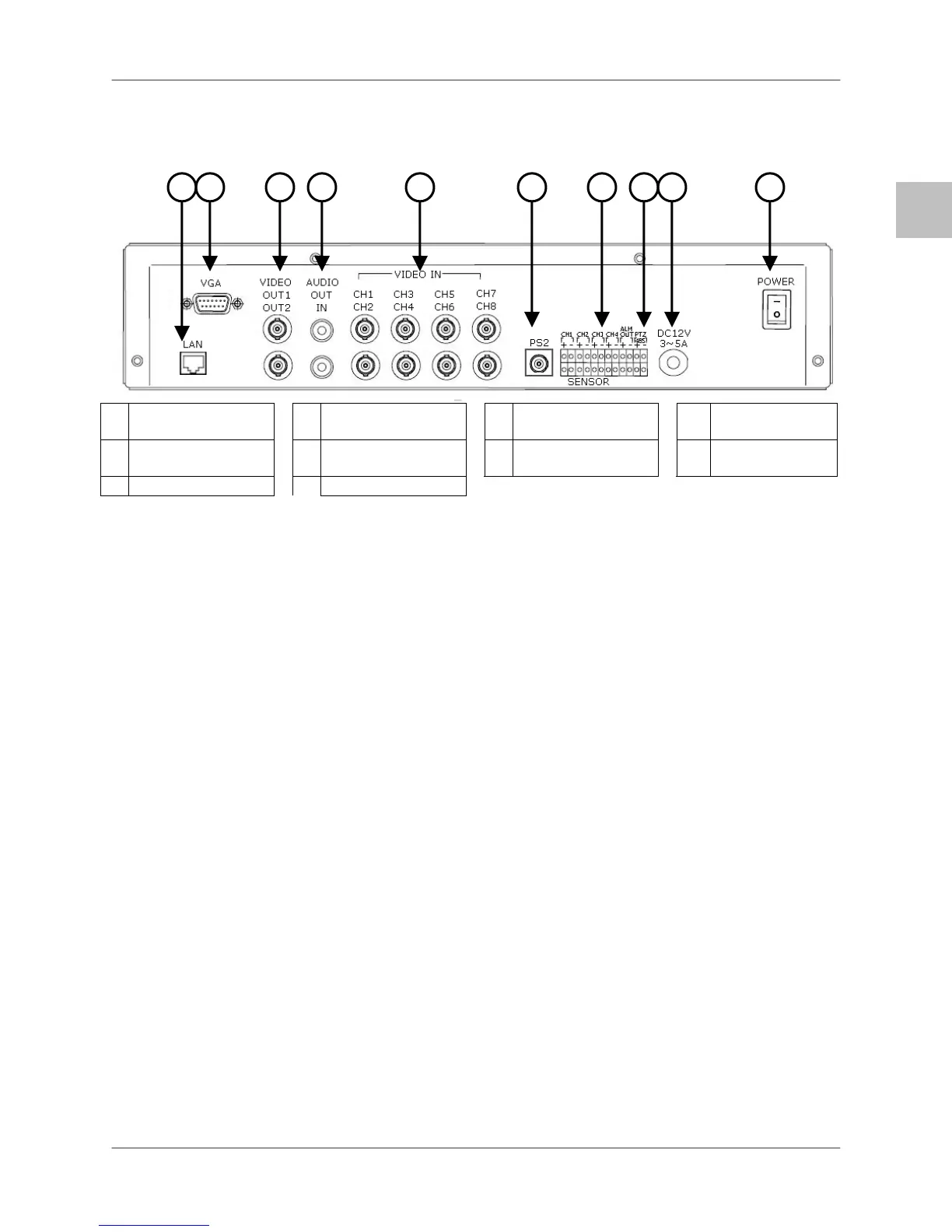

Panel trasero serie L200
11
SP
Panel trasero serie L200
1 2 3 4
1. CONEXION ETHERNET – Conecta la DVR al enrutador para una conexión a la red local y al
internet.
2. SALIDA DE VIDEO VGA – Puerto de salida de video para conectar la unidad a un monitor de
computadora. Refleja directamente las imágenes que se muestran en vivo.
3. SALIDA DE VIDEO BNC (1 y 2) – Puertos de salida de video para conectar la unidad a la entrada
de video un TV o sistema de observación. Refleja directamente las imágenes que se muestran en
vivo..
4. PUERTOS DE ENTRADA/SALIDA RCA – Puertos de conexión para el audio:
• SALIDA DE AUDIO – Puerto de salida de audio para conectar la unidad a un TV o
sistema de observación.
• ENTRADA DE AUDIO – Conecta un dispositivo de audio como lo es un micrófono para
grabar el audio a un canal.
5. ENTRADAS BNC DE VIDEO – Entradas en los canales 1~4 (Serie L204) -o- canales 1~8 (Serie
L208) (usados para conectar las cámaras con una conexión tipo BNC). Cámaras con conexiones
BNC requieren una fuente de alimentación adicional.
6. PUERTO PS/2 – Puerto de conexión para un ratón tipo PS/2.
7. TERMINALES PARA FUNCIONES DE ALARMA (ENTRADA /SALIDA) – Estas terminales son
usadas para conectar los dispositivos de alarma externos como lo son censores de movimiento o
censores de puerta. Refiérase al anexo # 7 de la configuración de la regleta de alama.
8. TERMINALES PARA CAMARA RS-485 / PTZ – Estas terminales son usadas para el control de
cámaras PTZ (Pan/Tilt/Zoom) . Refiérase al anexo # 6 para la configuración del PTZ.
9. ENTRADA DE ALIMENTACION – Conecte la DVR a la alimentación usando el cordón de
alimentación provisto con la unidad. El cable de alimentación conecta la DVR a un tomacorriente
eléctrico.
10. INTERRUPTOR DE ALIMENTACION – Enciende o apaga la DVR.
5 6 7 8 9 10
1 Puerto LAN 4 Entrada/salida
Audio
7 Regleta de alarma 9 Entrada
alimentación
2 Puerto VGA 5 Entrada de Video 8 Regleta RS-
485/PTZ
10 Interruptor de
encendido
3 Salida Video 6 Puerto PS/2
