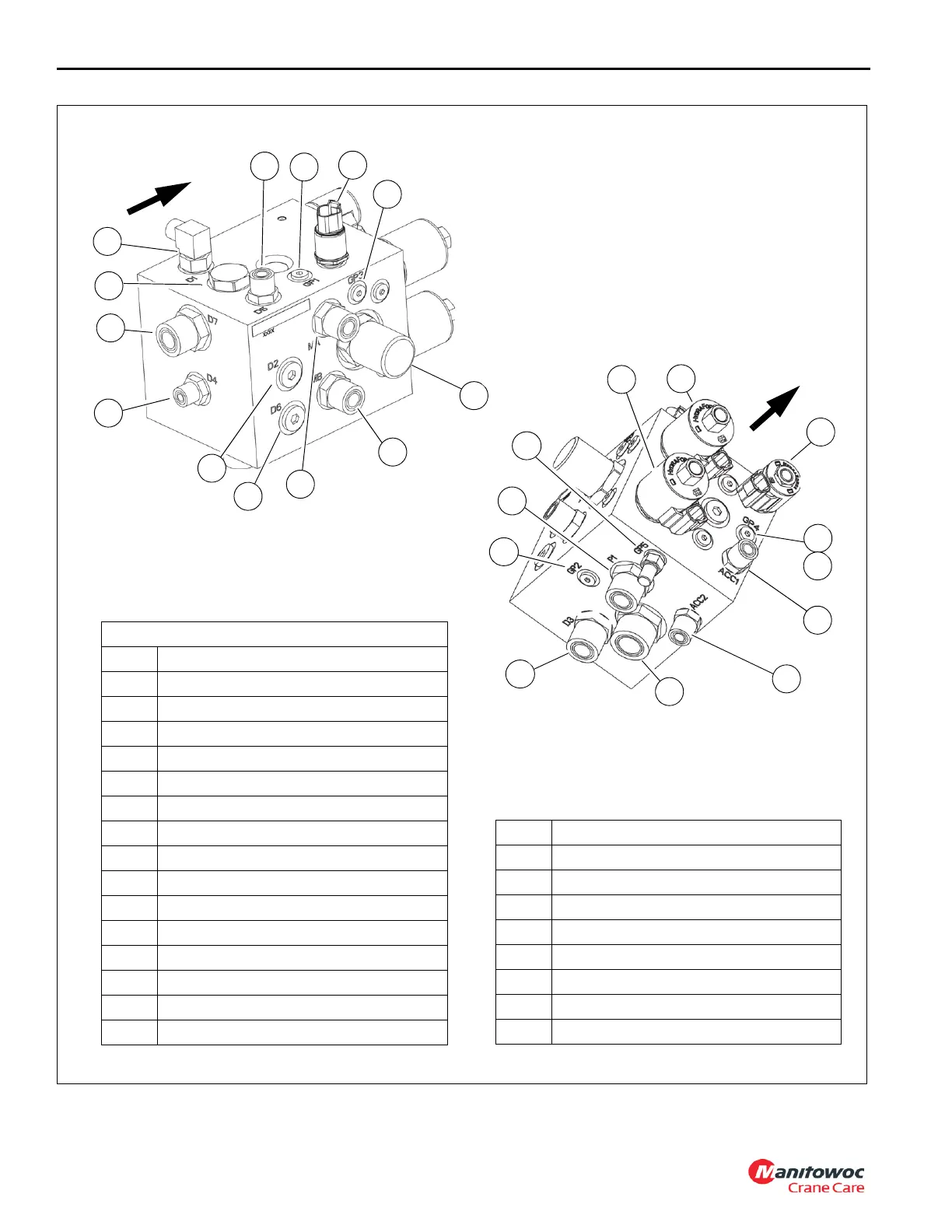

FIGURE 2-17
2
11
12
13
5
6
3
4
16
17
15
19
23
22
25
1021
10122
10
8
21
18
20
7
Swing Directional Control Manifold Valve
1 Solenoid Valve - Swing Enable
2 Tank Port — T
3 Inlet Port — P1
4 Gauge Port — GP5
5 Solenoid Valve - Left Swing
6 Solenoid Valve - Right Swing
7 Pressure Transducer
8 Gauge Port — GP4
9 Orifice - 0.020 in
10 Drain Port — D3
11 Gauge Port — GP2
12 Drain Port — D2
13 Work Port — MB — Left Swing
14 Pressure Compensating Valve
15 Gauge Port — GP3
16 Work Port — MA — Right Swing
17 Shuttle Valve
18 Drain Port — D5
19 Drain Port — D1
20 Drain Port — D6
21 Gauge Port — GP1
22 Drain Port — D7
23 Drain Port — D4
24 Accumulator Port — ACC1
25 Accumulator Port — ACC2
1
14
9
24
Bottom View
Front View
Forward
Forward
