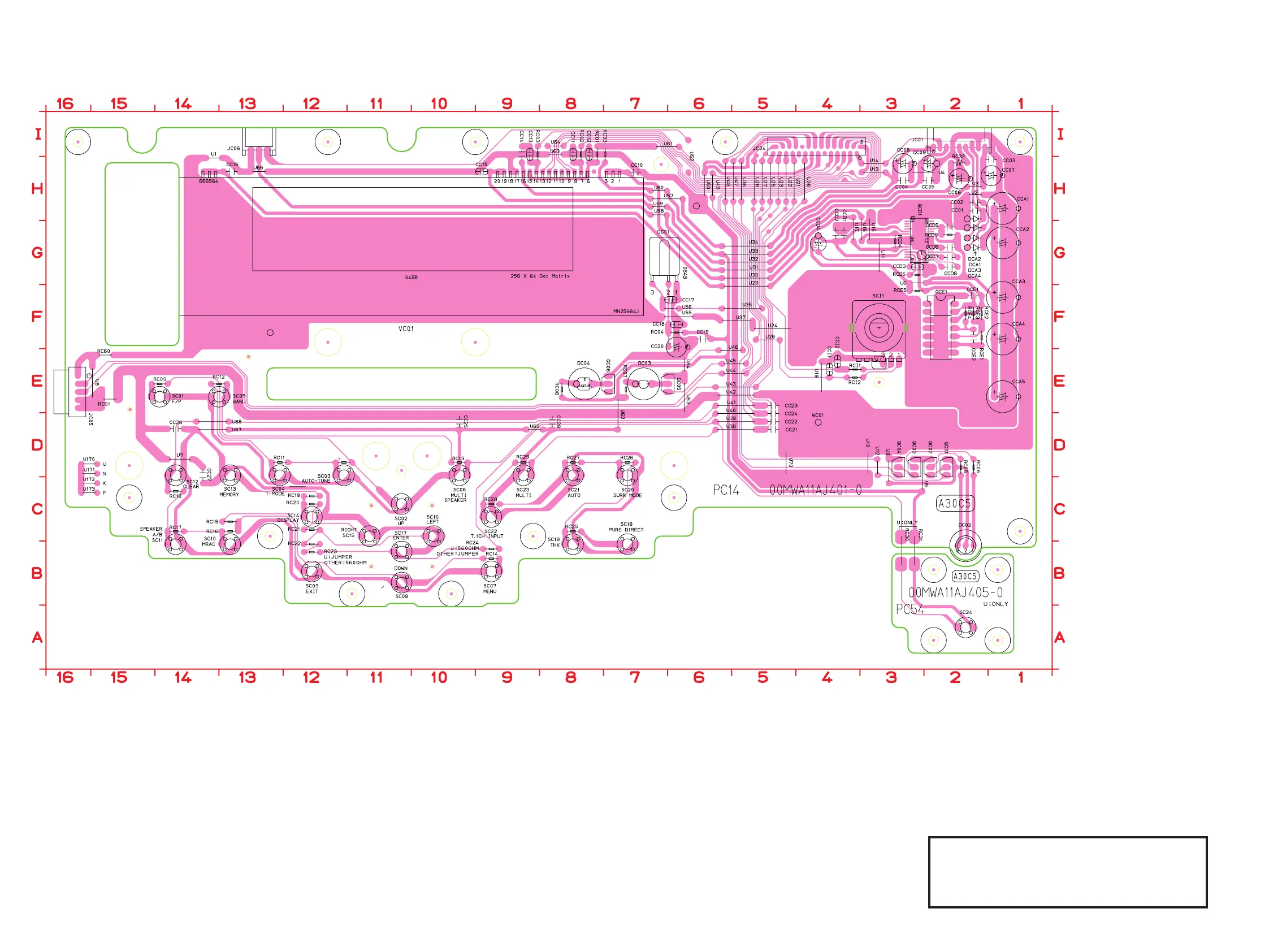

Marantz SR9600 - Parts Location on PCBs

118117
ᤲȕȪȸҞဋ
ᤲȕȪȸҞဋ
Ҟဋ˄ƚƴƸŴᤲȕȪȸҞဋ 
Sn-Ag-Cu
 ǛဇƠƯƘƩƞƍŵ
Lead-free Solder
When soldering, use the Lead-free Solder (Sn-Ag-Cu).
CC01 H2
CC02 H2
CC03 H1
CC04 H3
CC05 H2
CC06 H2
CC07 H2
CC08 H3
CC09 H3
CC10 H7
CC11 H8
CC12 H8
CC13 H9
CC14 H9
CC15 H9
CC16 H13
CC17 F6
CC18 F6
CC19 F6
CC20 F6
CC21 D5
CC22 D5
CC23 E5
CC24 D5
CC25 D10
CC26 D14
CC27 C14
CC28 D8
CCA1 H1
CCA2 G1
CCA3 F1
CCA4 F1
CCA5 E1
CCD1 G4
CCD2 G4
CCD3 G2
CCD4 G4
CCD5 G2
CCD6 G2
CCD7 G2
CCD8 G2
CCE1 F2
CCE2 F2
CCI1 E4
CCI2 E4
DC01 G7
DC02 B2
DC03 E7
DC04 E8
DCA1 G2
DCA2 H2
DCA3 G2
DCA4 G2
JC01 I2
JC04 I4
JC05 E16
JC06 I13
QC01 D2
QC02 D2
QC03 D3
QC04 D3
QC05 E7
QC06 E7
QCD1 G3
QCE1 F2
RC01 H8
RC02 H8
RC03 H9
RC04 F6
RC05 D2
RC06 D2
RC07 E7
RC08 E8
RC09 E14
RC10 D11
RC11 D12
RC12 E13
RC13 D10
RC14 B9
RC15 C13
RC16 C13
RC17 C14
RC18 C14
RC19 C12
RC20 C12
RC21 C12
RC22 B12
RC23 B12
RC24 B9
RC25 C8
RC26 D7
RC27 D8
RC28 C9
RC29 D9
RC30 B3
RC31 B3
RC32 H2
RC33 H7
RC60 E15
RC61 E15
RCD4 G3
RCD5 G2
RCD9 G2
RCE1 F2
RCE2 F2
RCE3 F2
RCE4 F2
RCE5 F2
RCI1 E3
RCI2 E3
SC01 E14
SC02 C11
SC03 D12
SC04 D13
SC05 E14
SC06 D10
SC07 B9
SC08 B11
SC09 B12
SC10 B13
SC11 B14
SC12 D14
SC13 D13
SC14 C12
SC15 C11
SC16 C10
SC17 B11
SC18 B7
SC19 B8
SC20 D7
SC21 D8
SC22 C9
SC23 D9
SC24 A2
SCI1 F3
U1 H13
U10 D3
U11 G3
U12 D3
U13 H3
U14 H3
U15 G3
U16 G3
U17 G4
U170 D15
U171 D15
U172 C15
U173 C15
U19 E4
U2 H2
U20 H4
U21 H5
U22 H5
U23 H5
U24 F5
U25 H5
U26 F5
U27 H5
U28 H5
U29 F5
U3 H2
U30 G5
U31 G5
U32 G5
U33 G5
U34 G5
U35 F5
U36 H5
U37 F5
U38 D5
U39 D5
U4 H2
U40 D5
U41 E5
U42 E5
U43 E5
U44 E5
U45 E5
U46 E5
U47 H5
U48 H6
U49 H6
U5 C3
U50 H6
U52 H6
U53 D6
U54 E6
U55 F6
U56 F6
U57 H6
U58 H7
U59 H7
U6 G2
U60 H7
U61 I6
U62 D7
U63 I8
U64 I8
U65 D8
U66 H13
U67 D13
U68 D13
U7 D14
U70 D5
U8 E15
U9 C3
VC01 H7
WC01 D4
PC14B, PC54B
PC14B, PC54B
10. PARTS LOCATION
