Installationsschritte:
Hinweis: Während der Verkabelung/Installation muss die Stromversorgung ausgeschaltet sein.
1. Verkabelung
1
Da sich die Verkabelung auf der Rückseite des Produkts bendet, muss die Verkabelung
vor dem Befestigen der Ladestation an der Wand fertiggestellt werden. Bring zuerst die
Dichtleiste wie in Abb. 3 gezeigt an.
2
Nimm den Gummistopfen für die Kabeleinführung aus dem Ersatzteilpaket. Wenn das
Netzwerkkabel angeschlossen werden soll, müssen zunächst die Verschlusskappen der
Netzwerkkabeleinführung abgeschnitten werden (siehe Abb. 4).

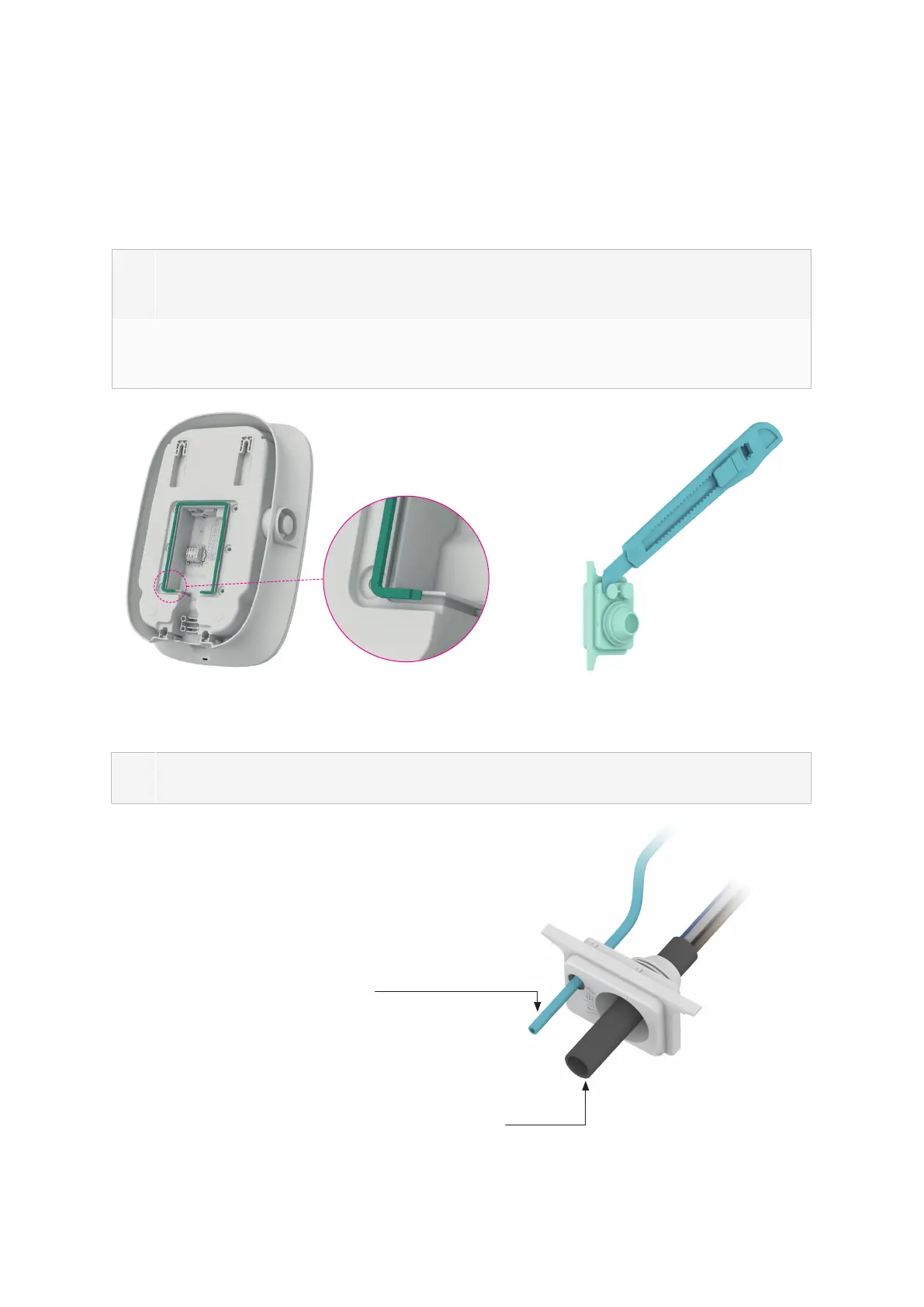

Abb. 3 Einbau der Dichtleiste
3
Führ das Stromkabel durch die Öffnung im Gummistopfen. Wenn das Netzwerkkabel
angeschlossen werden muss, führ es wie gezeigt durch die Öffnung (siehe Abb. 5).
Abb. 5 Kabel durch Öffnungen im Gummistopfen führen
Netzwerkkabel CAT5/CAT6
(für Ethernet-Kommunikation)
Stromkabel 5 x 2,5 mm
2
– Außendurchmesser: 13 bis 18 mm
Abb. 4 Vorbereiten des Gummistopfens für die
Kabeleinführung
