16
4
Prüfe die Kabeleinführungslänge und die Abisolierlänge gemäß den Vorgaben in Abb. 6.
Beim Stromkabel handelt es sich um ein exibles Kabel, das mit einer Ringklemme
gecrimpt werden muss. Als Netzwerkkabel können CAT5- oder CAT6-Kabel verwendet
werden. Das Netzwerkkabel wird mit dem Netzwerkkabelstecker gecrimpt.

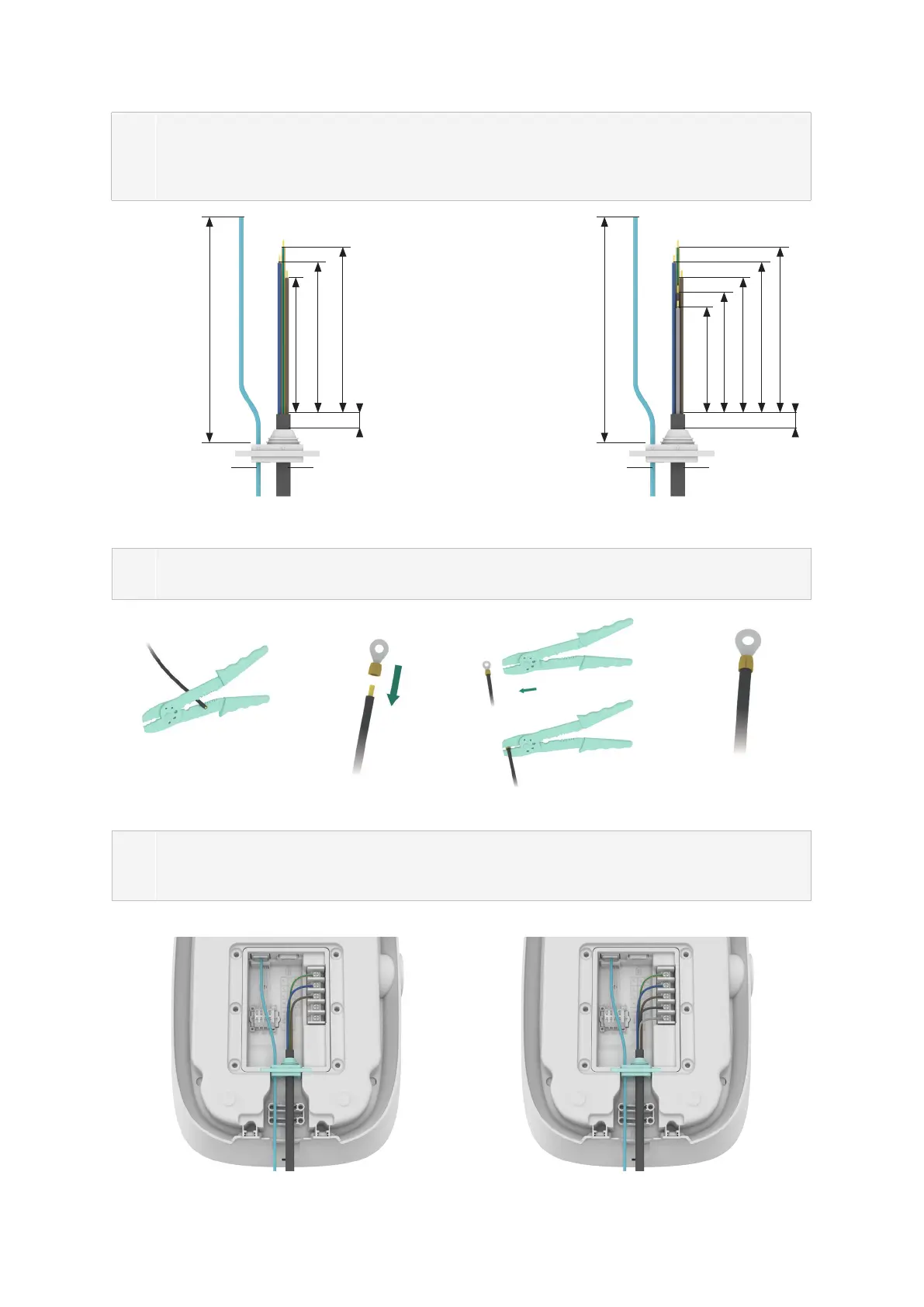

Abb. 6 Kabeleinführungslänge (Einheit: mm)
5
Das Stromkabel muss mit der Ringklemme gecrimpt werden. Die Crimpschritte sind in
Abb. 7 dargestellt.
Abb. 7 Crimpen mit Ringklemme
6
Setze den Gummistopfen für die Kabeleinführung ein und stelle die Verkabelung
fertig (siehe Abb. 8). Schließe nach Abschluss der Verkabelung des Stromkabels das
Netzwerkkabel an, sofern dieses benötigt wird. Eine separate Erdung ist nicht erforderlich.
Abb. 8 Verkabelung
90
90
80
70
150
150
100
100
110
110
10
10
7,4 kW 22 kW
Netzwerkkabel NetzwerkkabelStromkabel Stromkabel
7,4 kW 22 kW
Schritt 1 Schritt 2 Schritt 3
Schritt 4
