VetPro DC Installation/Service Manual, 00-02-1606, Revision R01
79

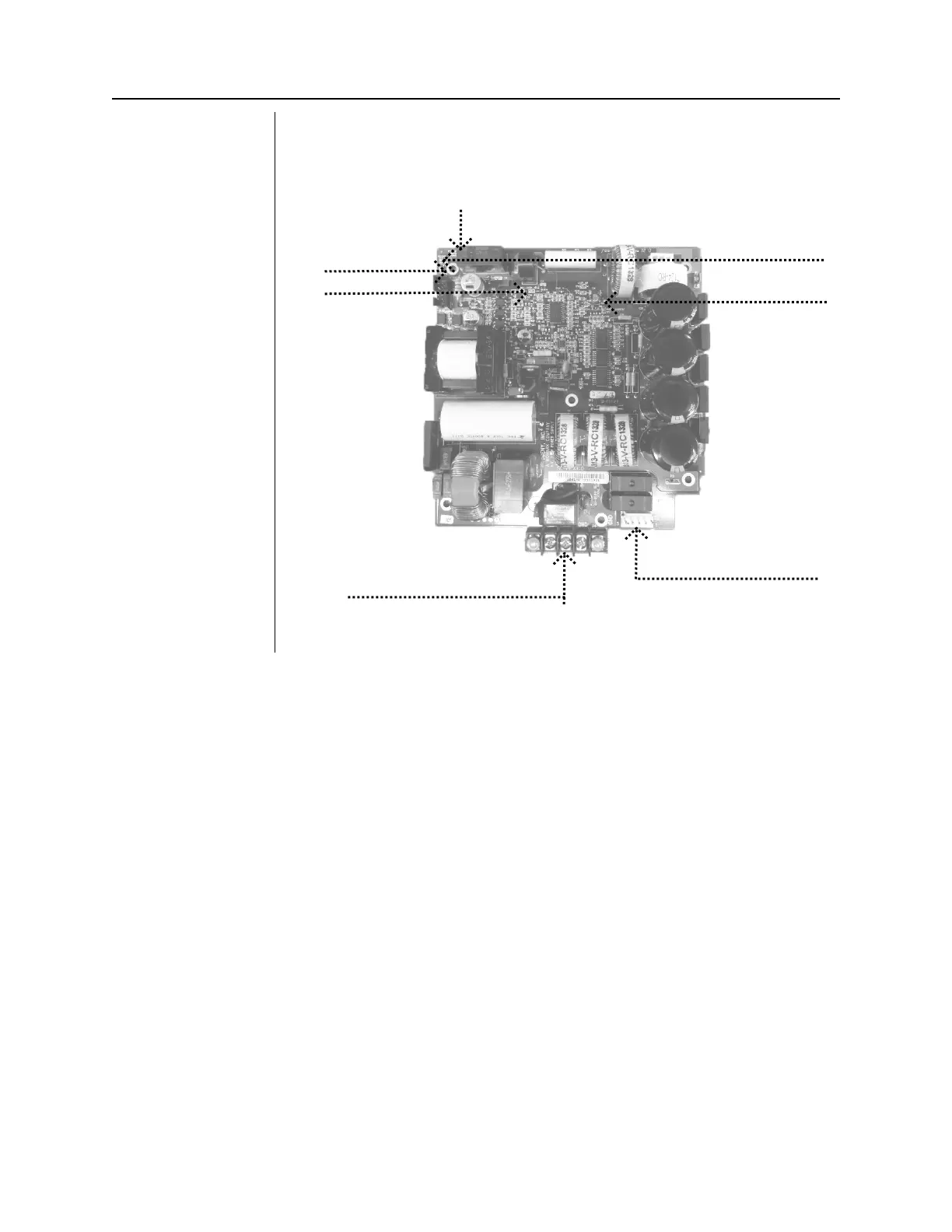

Figure 59
Power Supply
Board 30-08041
TP1 +24Volts DC
TP2 + 8.1 and 24
Volts DC
Common Return
TP3 8.1 Volts DC
J3 Line Switch Connector
TP4 +12 Volts DC
TP5 +12 Volts
DC Common
J4 Input Power Terminal Strip
