図
10 SCXI-1346
ケーブルアセンブリ
5. SCXI-1349
ケーブルアダプタをチェーン内の最後の
SCXI
シャーシに
取り付けます。
SCXI-1349
を取り付ける方法の詳細については、「シ
ングルシャーシシステム」セクションの手順
1
を参照してください。
手順
8.
モジュールを
DAQ
デバイスに接続する
シングルシャーシシステム
PXI/SCXI
コンボシャーシにモジュールを取り付けた場合、シャーシの
PXI
バックプレーンがモジュールと
DAQ
デバイスを接続しています。
SCXI
シャーシを使用する場合は、以下の手順に従ってください。
1. 68
ピンシールドケーブルのどちらか一方の端を
SCXI-1349
に接続し
ます。
2.
ケーブルの反対側を
DAQ
デバイスに接続します。
M
シリーズデバ
イスについては、ケーブルをコネクタ
0
に接続します。
モジュールをパラレルモードで実行している場合、各モジュールおよび
DAQ
デバイスの組み合わせに対してこの手順を繰り返します。

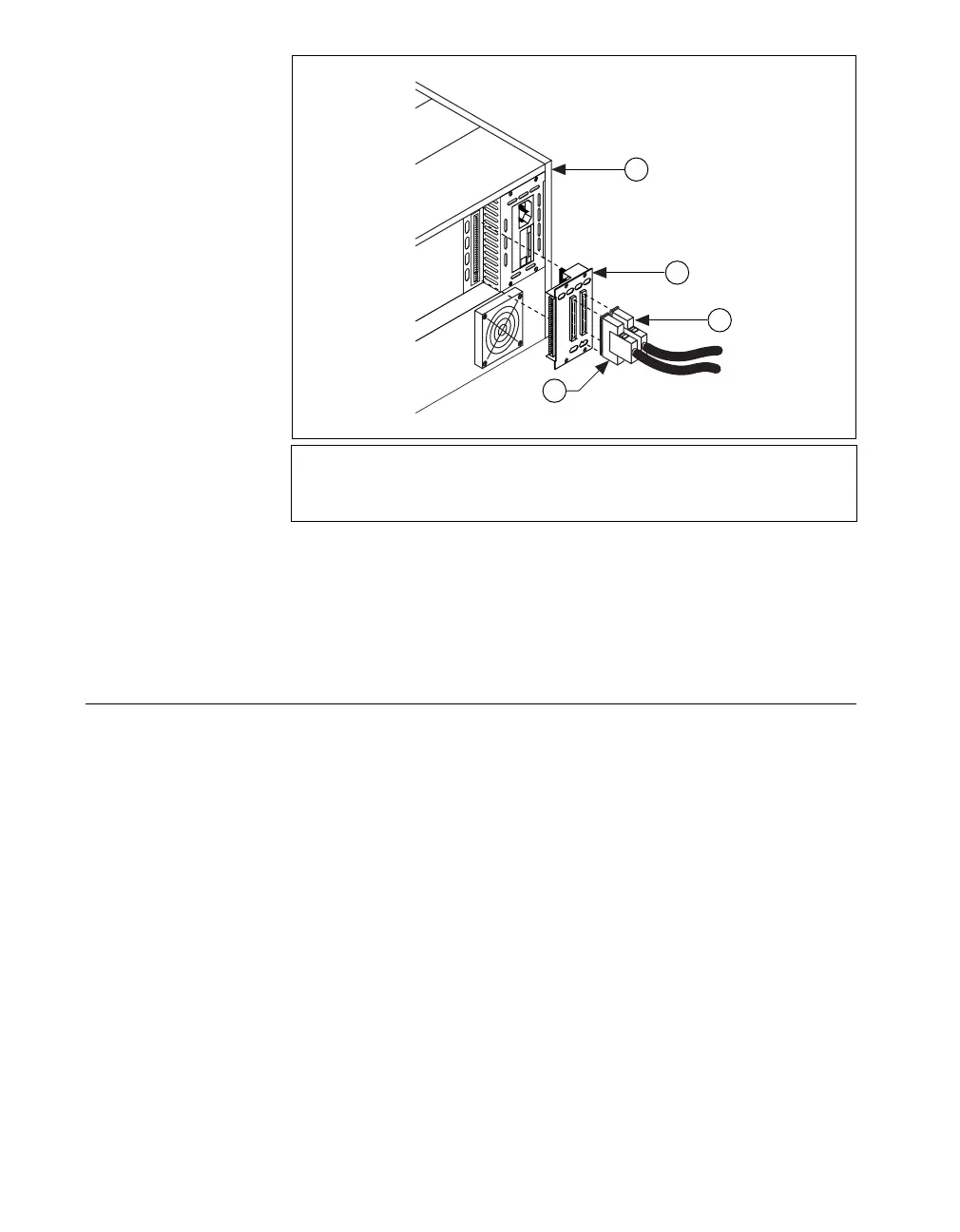

1 SCXI-1000
または
SCXI-1001
シャーシ
2 SCXI-1346
ケーブルアダプタ
3 TO NEXT CHASSIS
に接続しているシールドケーブル
4 FROM DAQ BOARD OR PREVIOUS CHASSIS
に接続しているシールドケーブル
1
3
2
4
F
U
S
E
P
U
L
L
TO NEXT CHASSIS
FROM DAQ BOARD OR PREVIOUS CHASSIS
SCXI-1346
SHIELDED MULTI-CHASSIS ADAPTER
