© National Instruments Corporation 85 SCXI-Schnellstartanleitung

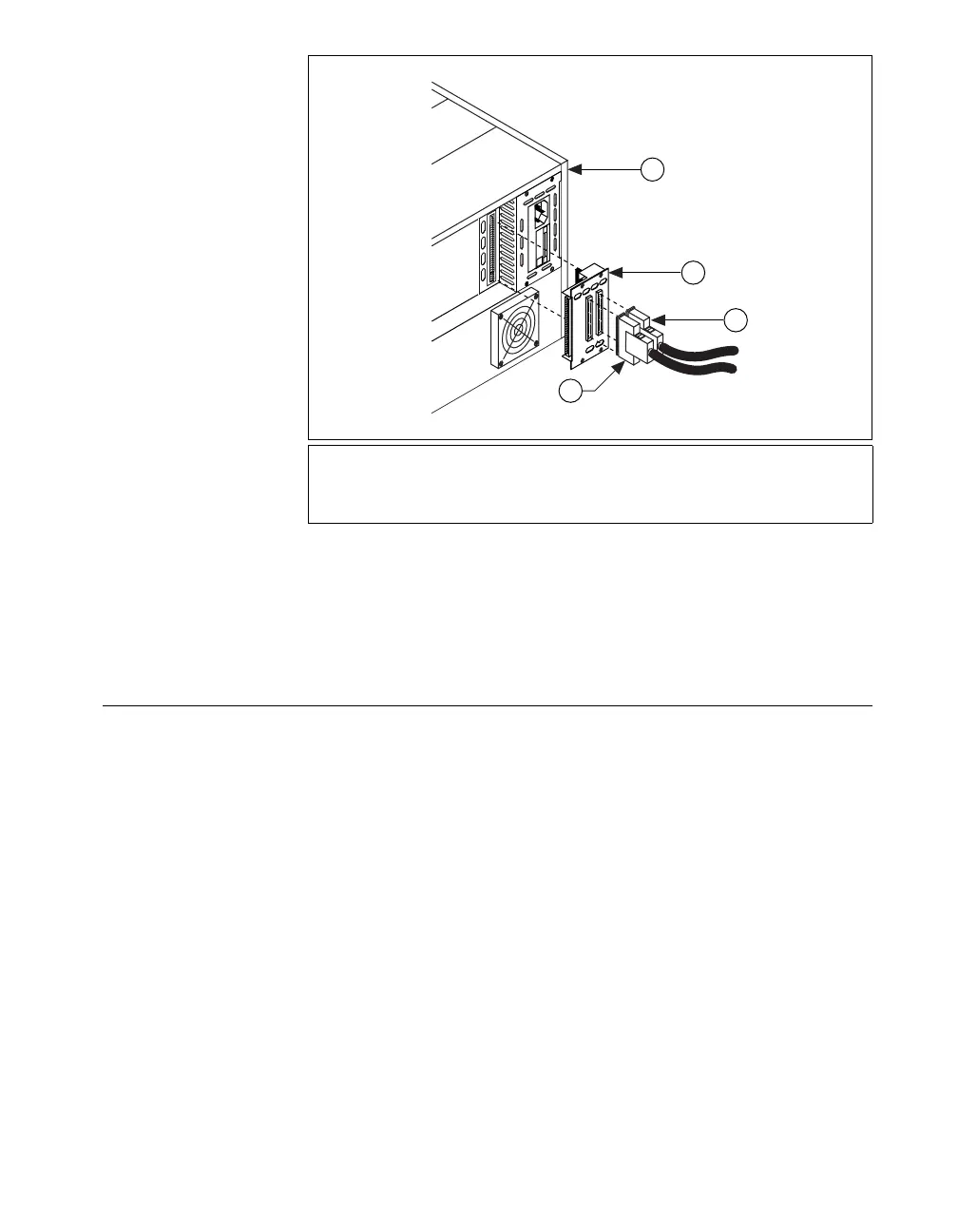

Abbildung 10. Kabeladapter des Typs SCXI-1346
5. Bringen Sie an das letzte Chassis den Adapter des Typs SCXI-1349 an.
Lesen Sie dazu auch Schritt 1 des Abschnitts Systeme mit nur einem
Chassis.
Schritt 8: Anschließen der Module an die DAQ-Karte
Systeme mit nur einem Chassis
Bei PXI/SCXI-Kombinations-Chassis sind die Module und die DAQ-Karte
über die PXI-Backplane verbunden.
Bei einem SCXI-Chassis gehen Sie nach folgenden Schritten vor:
1. Verbinden Sie ein Ende des 68-poligen Kabels mit dem Modul.
2. Schließen Sie das andere Ende an die DAQ-Karte an. Bei Geräten der
M-Serie verbinden Sie das Kabel mit Anschluss 0.
Wenn mehrere Module im Parallelmodus betrieben werden sollen, schlie-
ßen Sie alle Module an die DAQ-Karten an.
1 Chassis des Typs SCXI-1000 oder SCXI-1001
2 Kabeladapter des Typs SCXI-1346
3 Abgeschirmtes Kabel, das mit TO NEXT CHASSIS verbunden ist
4 Kabel, das mit FROM DAQ BOARD OR PREVIOUS CHASSIS verbunden ist
1
3
2
4
F
U
S
E
P
U
L
L
TO NEXT CHASSIS
FROM DAQ BOARD OR PREVIOUS CHASSIS
SCXI-1346
SHIELDED MULTI-CHASSIS ADAPTER
