© National Instruments Corporation 45 Guide de démarrage SCXI
• Si votre système comporte à la fois des modules en mode parallèle
et des modules en mode multiplexé, sélectionnez le contrôleur
multiplexé dans la liste précédente et connectez l’adaptateur de
câble à celui-ci.
• Si tous les modules sont en mode parallèle, connectez un
adaptateur de câble à chaque module. Les modules suivants
peuvent fonctionner en mode parallèle :
2. Insérez la prise femelle à 50 broches située sur l’arrière de l’adaptateur
de câble dans le connecteur mâle à 50 broches sur l’arrière du module
SCXI approprié.
Mise en garde Ne forcez jamais l’adaptateur en cas de résistance. Forcer l’adaptateur
risque de tordre les broches.
3. Fixez l’adaptateur à l’arrière du châssis SCXI à l’aide des vis fournies
avec le SCXI-1349.

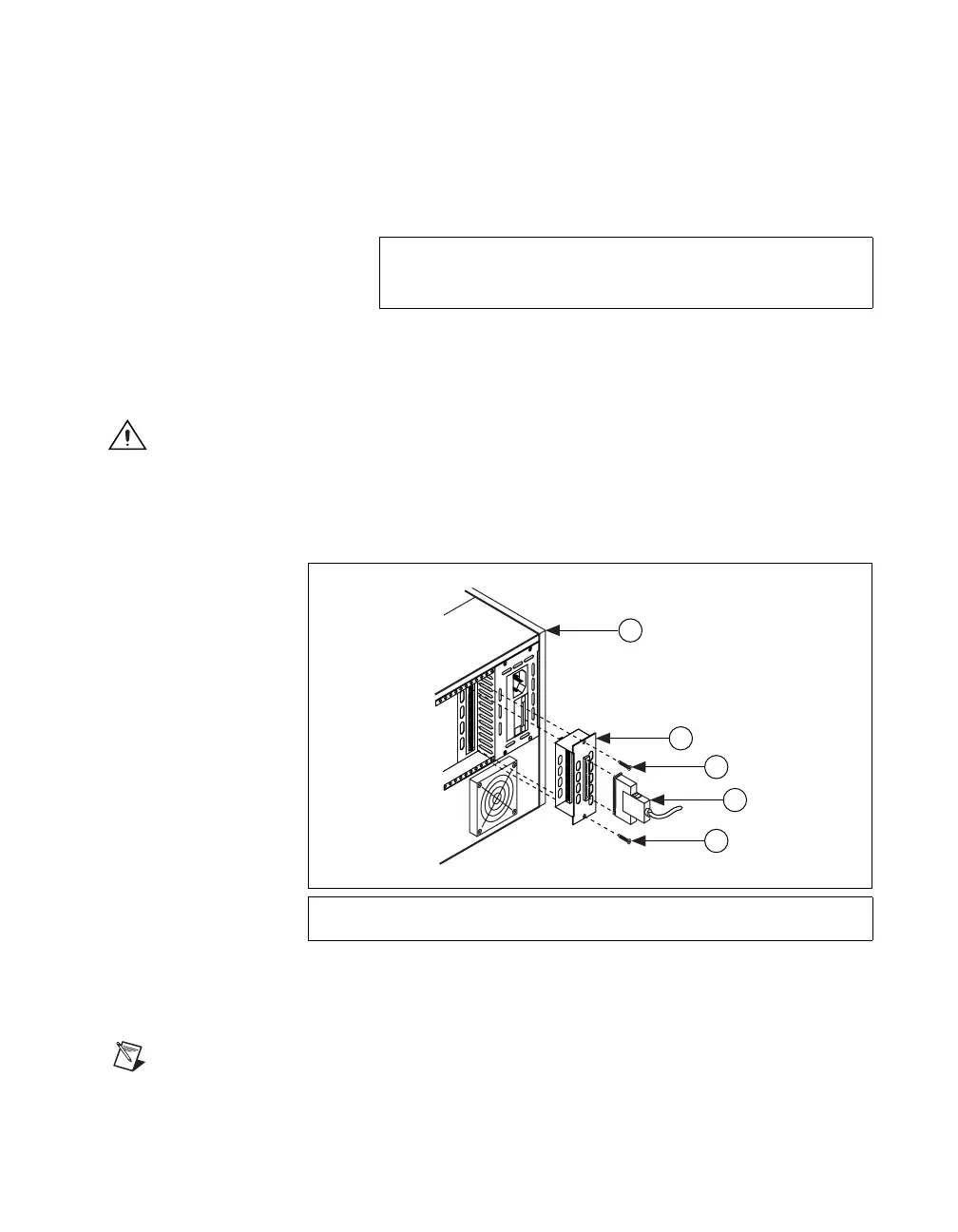

Figure 9. Installation de l’adaptateur de câble
Système multi-châssis
Remarque Le SCXI-1346 couvre le connecteur arrière de deux modules. Il n’est pas
possible de brancher un câble externe dans le connecteur à 50 broches du module se
trouvant sur le côté droit du module qui est directement connecté au SCXI-1346.
SCXI-1120/D, SCXI-1121, SCXI-1125, SCXI-1126, SCXI-1140,
SCXI-1141, SCXI-1142, SCXI-1143, SCXI-1520 (NI-DAQmx uniquement),
SCXI-1530, SCXI-1531
1 Châssis SCXI
2 Adaptateur de câble SCXI-1349
3 Câble blindé à 68 broches
4Vis
1
3
2
4
4
F
U
S
E
P
U
L
L
