SCXI-Schnellstartanleitung 78 ni.com
Schritt 4: Einstecken der Module
Vorsicht! Das Chassis muss unbedingt ausgeschaltet sein. SCXI-Module können nicht bei
laufendem Betrieb ausgetauscht werden, da sonst die Sicherungen durchbrennen oder das
Chassis bzw. die Module beschädigt werden können.
PXI/SCXI-Kombinations-Chassis
Um das PXI-DAQ-Modul der E- oder M-Serie, über das der Datenaus-
tausch zwischen Chassis und PC erfolgen soll, in den PXI-Steckplatz (ganz
rechts) einzubauen, gehen Sie wie folgt vor:
1. Berühren Sie zur elektrostatischen Entladung ein beliebiges Metallteil
des Gehäuses.
2. Führen Sie das Modul wie in Abbildung 4 in die Führungsschienen
ein.
3. Schieben Sie das Modul ganz in den Steckplatz. Der Arretierhebel
muss dabei nach unten gedrückt sein.
4. Wenn Sie einen Widerstand fühlen, ziehen Sie den Arretierhebel hoch
und drücken Sie das Modul vollständig in den Steckplatz.
5. Schrauben Sie die Frontplatte des Moduls am Gehäuse fest.

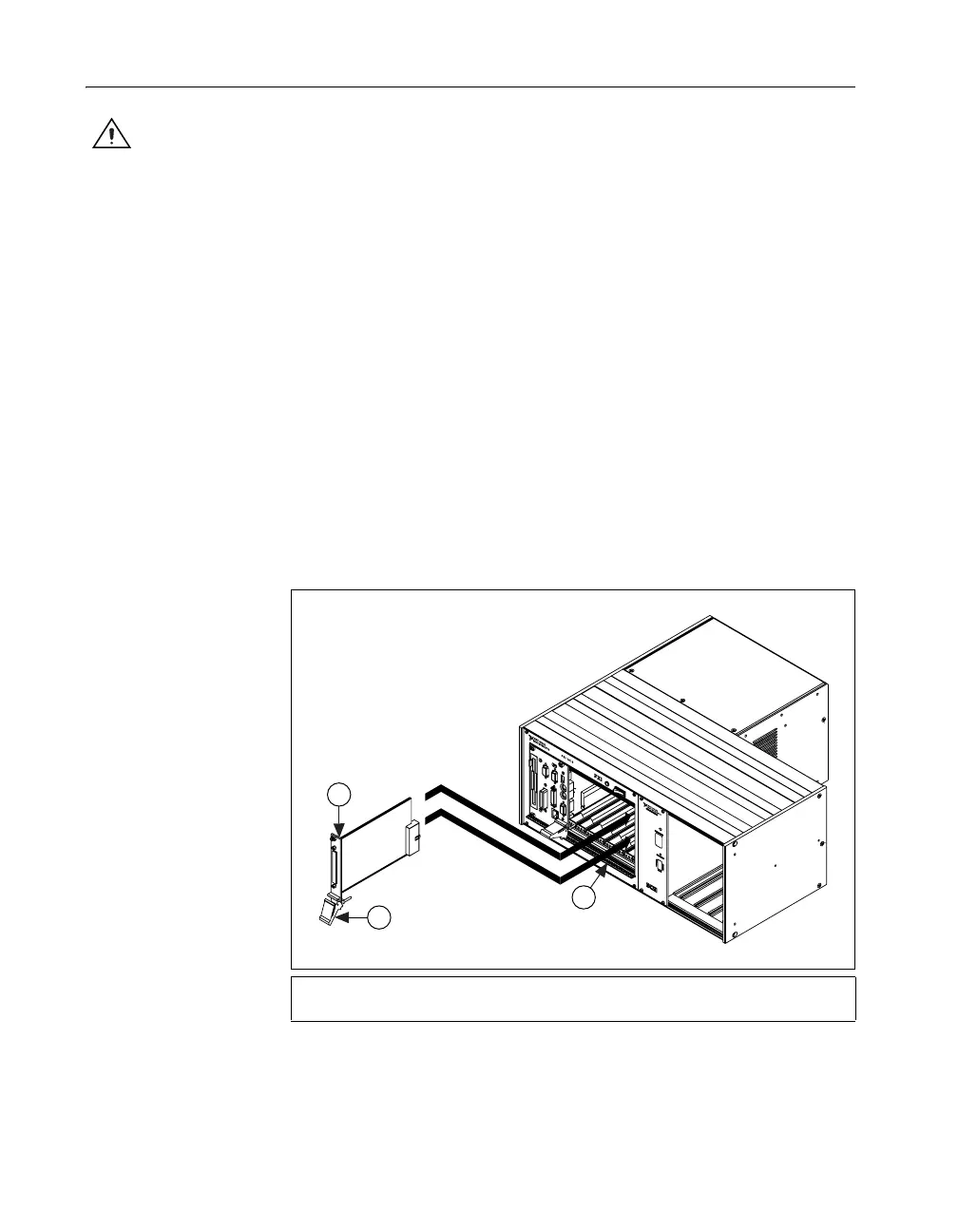

Abbildung 4. Einstecken eines PXI-Moduls in ein leeres Chassis
1 PXI-DAQ-Modul
2 Arretierhebel
3 Schiene
3
1
2
